118 9440370990 Rev H
Attention
Les valeurs de PID calculées par la fonction Auto Tuning (réglage
automatique) doivent être mises en œuvre seulement une fois que
l'utilisateur a vérifié qu'elles étaient appropriées à l'application. Des
valeurs PID incorrectes peuvent avoir une incidence négative sur la
performance du système ou endommager l'équipement.

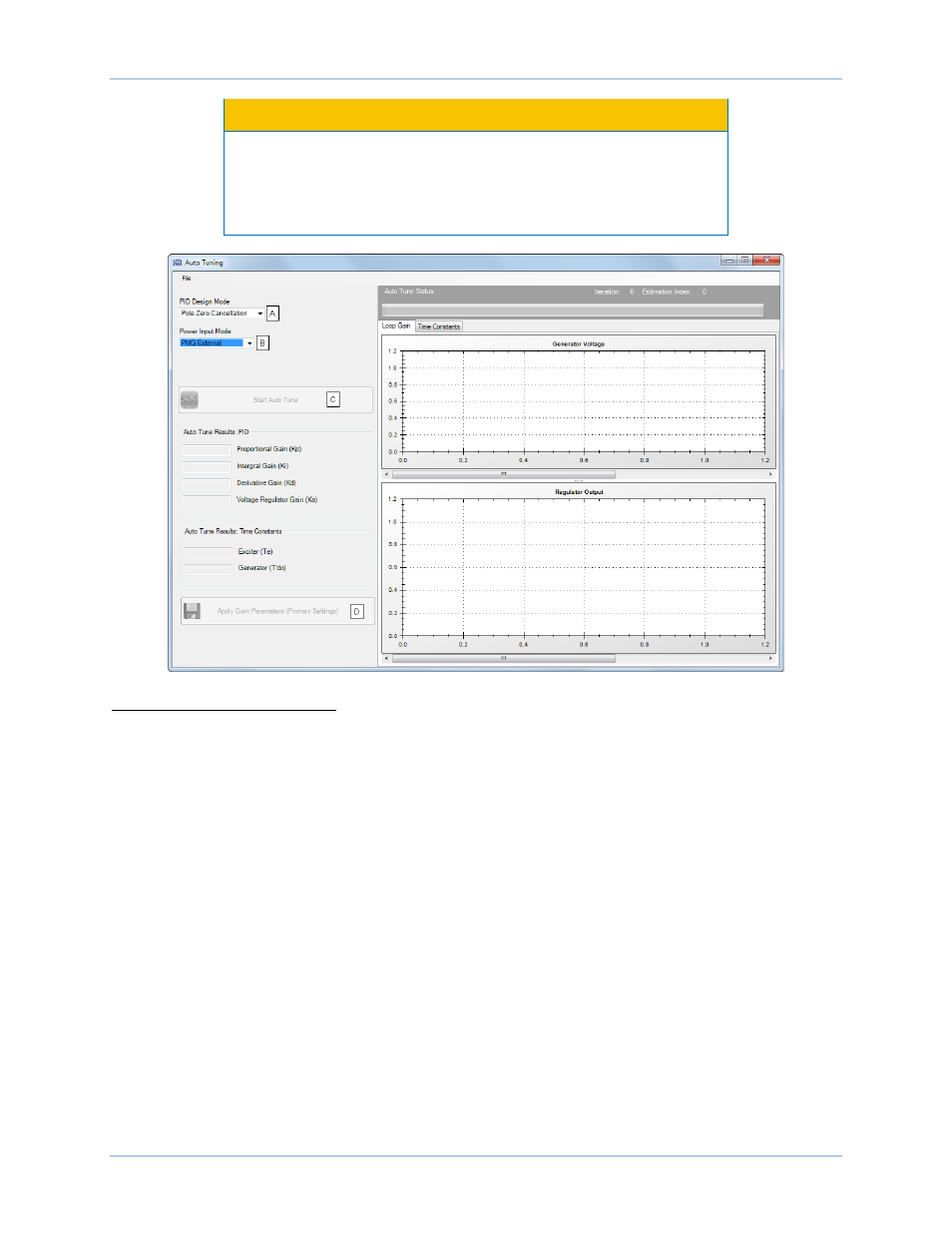

Figure 100. Fenêtre Auto Tuning (ajustement automatique)
A PID Design Mode (mode de conception PID) : sélectionnez Pole Zero Cancellation (annulation des
pôles et des zéros) ou Pole Placement (placement de pôles).
B Power Input Mode (mode d'alimentation) : sélectionnez PMG External (alternateur à aimants
permanents externe) ou Shunt.
C Start Auto Tune (démarrer l'ajustement auto.) : bouton permettant de lancer le processus d'ajustement
automatique.
D Save PID Gains (enregistrer les gains PID) : bouton permettant de sauvegarder les gains PID calculés.
Le menu File (fichier) contient les options d'importation, d'exportation et d'impression des fichiers
graphiques (.gph).
Le menu Diagnostics (Figure 101) permet d'ouvrir la fenêtre Diagnostic View (vue diagnostic). Cette
fenêtre contient les paramètres de vitesse et de tension de l'alternateur, de tension et de courant
d'excitation, d'entrée auxiliaire, de connexion d'alimentation et d'excitation, et de mesure de tension de
l'alternateur (Vac, Vab, Vbc). Cliquez sur Start (démarrer) pour lancer le processus de diagnostic.
Stability Tuning DECS-250
