Mesures, Contacts d'entrée, Contacts de sortie – Basler Electric DECS-250 Manuel d'utilisation
Page 394
378
9440370990 Rev H

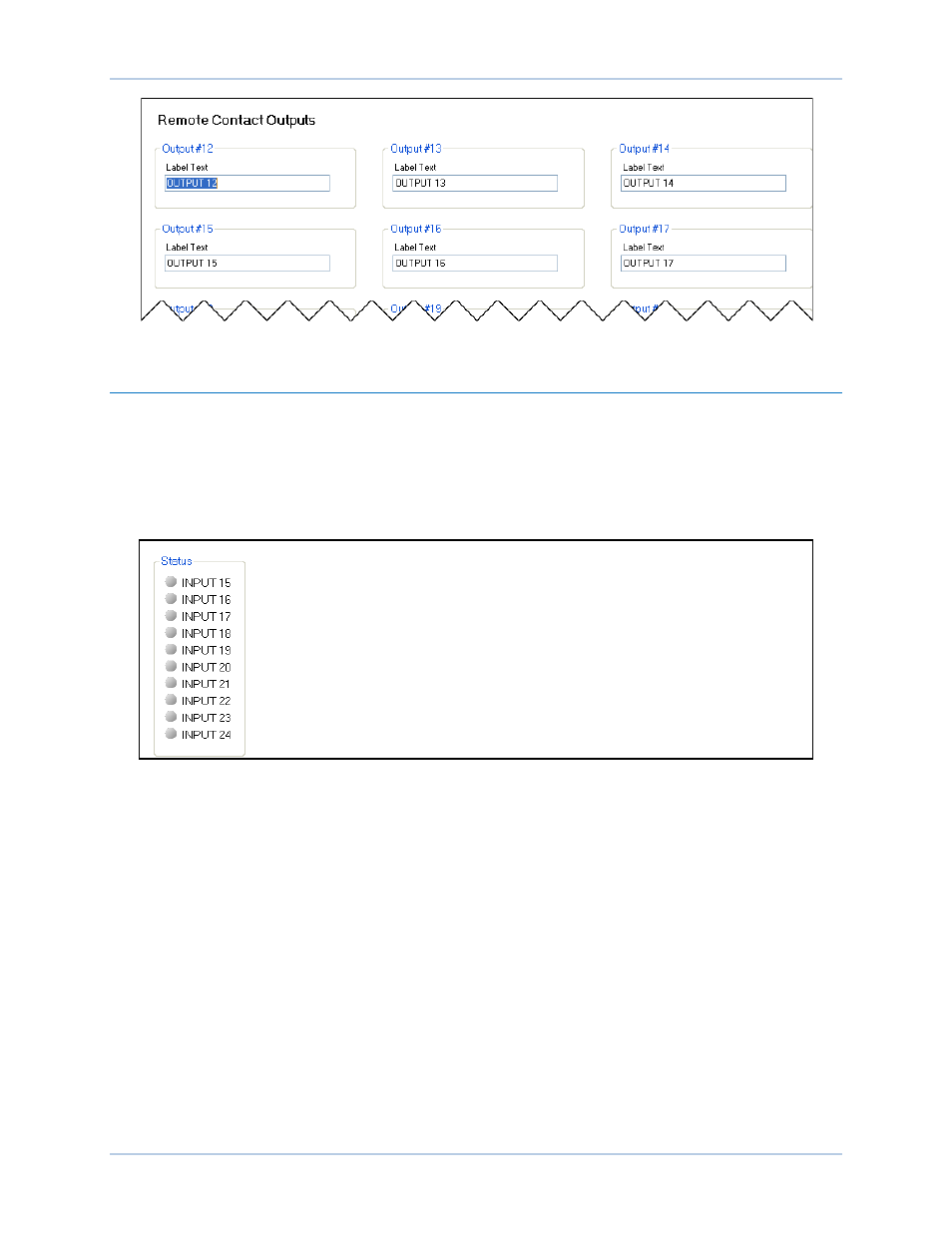

Figure 194. Paramètres des contacts de sortie déportés
Mesures
Contacts d'entrée
Chemin d'accès BESTCOMSPlus : Metering, Status, Inputs, Remote Contact Inputs
Chemin d'accès IHM : Metering, Status, Inputs, Remote Contact Input Values
La valeur et l'état des contacts d'entrée déportés sont représentés dans cet écran. Cet état est VRAI
lorsque la DEL correspondante est verte. Voir la Figure 195.
Figure 195. Mesures des contacts d'entrée déportés
Contacts de sortie
Chemin d'accès BESTCOMSPlus
®
: Metering, Programmable Outputs, Remote Contact Outputs
Chemin d'accès IHM : Metering, Status, Outputs, Remote Contact Outputs
La valeur et l'état des contacts de sortie déportés sont représentés dans cet écran. Cet état est VRAI
lorsque la DEL correspondante est verte. Voir la Figure 196.
Module d'extension de contacts
DECS-250
