26 9440370990 Rev H
G Generator Stability Undervoltage Pickup and Dropout (détection et décrochage de la sous-fréquence de
stabilité de l'alternateur) : réglable entre 46 et 64 Hz par incréments de 0,05 Hz.
H Generator Stability Activation Delay (délai d'activation de la stabilité de l'alternateur) : réglable entre 0,1
et 600 s par incréments de 0,1 s.
I Dead Bus Threshold (seuil de réseau « mort ») : réglable entre 0 et 600 000 Vca par incréments de
1 Vca.
J Dead Bus Activation Delay (délai d'activation de réseau « mort ») : réglable entre 0,1 et 600 s par
incréments de 0,1 s.
K Bus Failed Activation Delay (délai d'activation du réseau échue) : réglable entre 0,1 et 600 s par
incréments de 0,1 s.
L Bus Stability Overvoltage Pickup and Dropout (détection et décrochage de la surtension de stabilité du
réseau) : réglable entre 10 et 600 000 Vca par incréments de 1 Vca.
M Bus Stability Undervoltage Pickup and Dropout (détection et décrochage de la sous-tension de stabilité
du réseau) : réglable entre 10 et 600 000 Vca par incréments de 1 Vca.
N Bus Stability Overfrequency Pickup and Dropout (détection et décrochage de la surfréquence de
stabilité du réseau) : réglable entre 46 et 64 Hz par incréments de 0,05 Hz.
O Bus Stability Underfrequency Pickup and Dropout (détection et décrochage de la sous-fréquence de
stabilité du réseau) : réglable entre 46 et 64 Hz par incréments de 0,05 Hz.
P Bus Stable Activation Delay (délai d'activation de réseau stable) : réglable entre 0,1 et 600 s par
incréments de 0,1 s.
Contrôle du régulateur de vitesse de l'alternateur
Chemin de navigation BESTCOMSPlus : Settings Explorer, Synchronizer/Voltage Matching, Governor
Bias Control Settings
Chemin d'accès IHM : Settings, Sync/Voltage Matching, Governor Bias Control Settings
Durant la synchronisation, le système DECS-250 ajuste la tension et la fréquence de l'alternateur en
envoyant des signaux de correction de vitesse au régulateur de vitesse. Ces signaux de correction sont
envoyés sous la forme de fermetures des contacts de sortie du système DECS-250. Ils peuvent être soit
continus soit proportionnels.
A Lorsque la correction proportionnelle est sélectionnée, les impulsions de
correction sont de largeurs B et d'intervalles C variables. Initialement, les impulsions longues sont émises
lorsque la différence de fréquence entre l'alternateur et le réseau est élevée. Une fois que des résultats
sont obtenus à l'aide des impulsions de correction et que la différence de fréquence diminue, la largeur
des impulsions de correction est proportionnellement réduite.

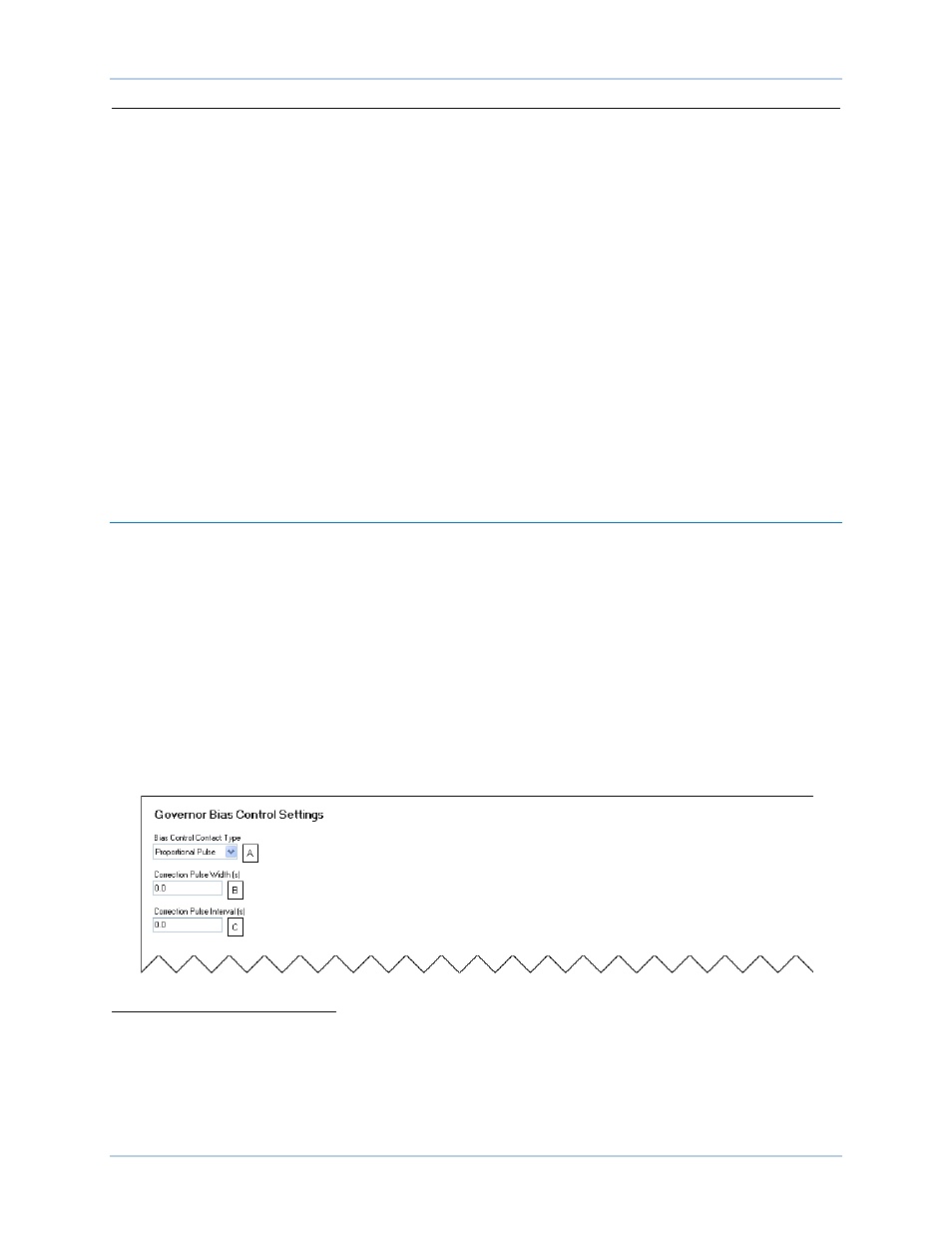

Les paramètres de contrôle du régulateur de vitesse sont illustrés dans la Figure 14.
Figure 14. Paramètres de contrôle du régulateur de vitesse de l'alternateu
A Bias Control Contact Type (type de contact de contrôle) : sélectionnez Continuous Pulse (impulsion
continue) ou Impulsion proportionnelle (Proportional Pulse).
B Correction Pulse Width (largeur d'impulsion de correction) : réglable entre 0 et 99,9 s par incréments de
0,1 s.
C Correction Pulse Interval (intervalle d'impulsion de correction) : réglable entre 0 et 99,9 s par incréments
de 0,1 s.
Synchronizer DECS-250
