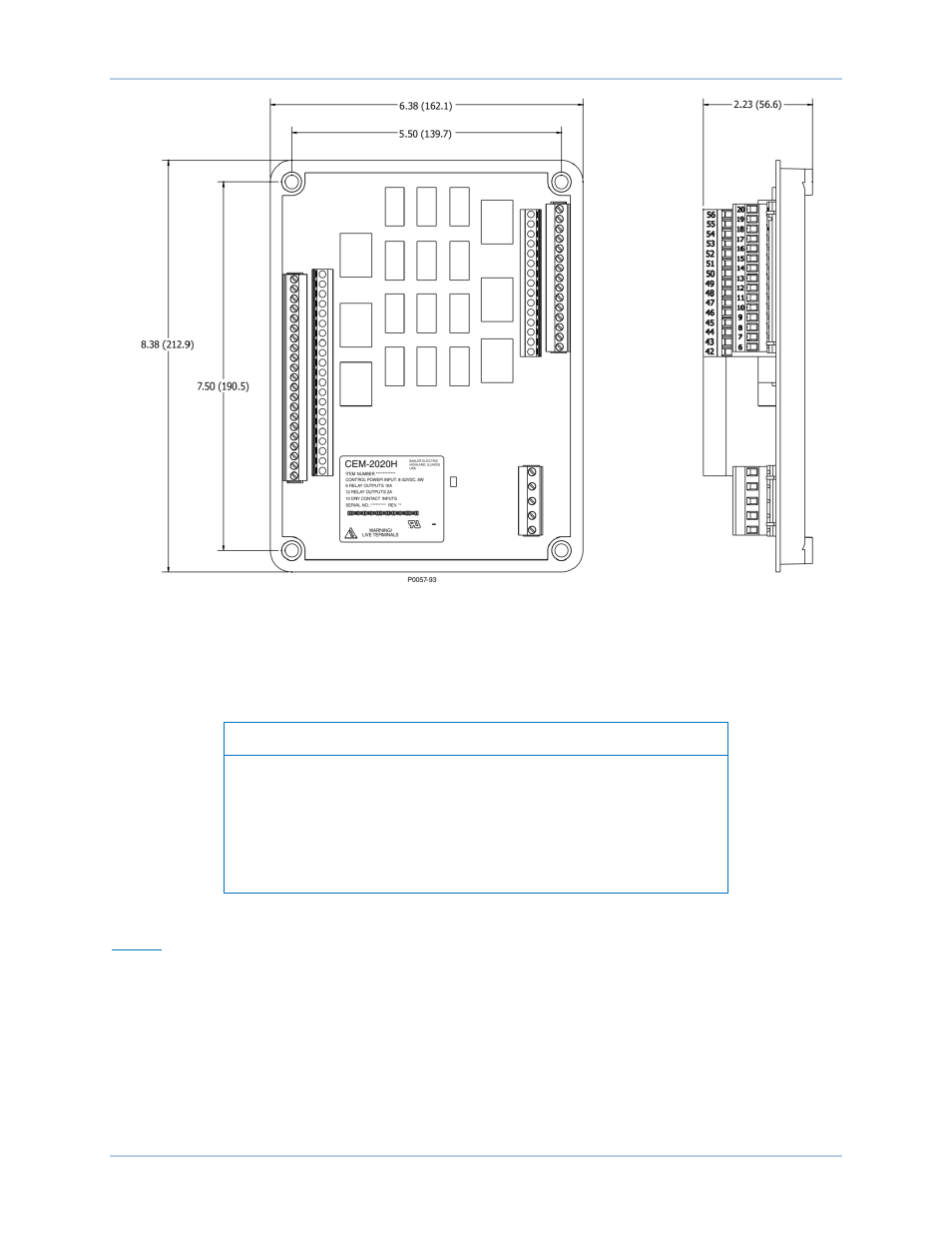

Figure 187. Dimensions du module CEM-2020H
Connexions
Les connexions du module d'extension de contacts dépendent de l'application. Un mauvais câblage de
l'unité peut entraîner des dommages importants.
Note
La polarité de l'alimentation à partir de la batterie doit être respectée.
Bien qu'une polarité inversée n’endommagerait pas le module CEM-
2020, celui-ci ne pourrait fonctionner si la polarité était inversée.
Assurez-vous que le module CEM-2020 est mis à la terre par
connexion filaire en cuivre d'une taille minimum de 12 AWG et que
celui-ci est relié à la borne de terre du châssis située sur le module.
Bornes
L’interface de la borne dispose de connecteurs plug-in avec des bornes vissées.
Les connexions du module CEM-2020 sont réalisées avec un connecteur à 5 positions, deux connecteurs
à 18 positions et deux connecteurs à 24 positions dotés de bornes à vis. Ces connecteurs se raccordent
à des broches situées sur le module CEM-2020. Les connecteurs et les broches ont des bords à queue
d'aronde pour garantir la bonne orientation des connecteurs. Les connecteurs et les broches sont munis
d'un détrompeur unique qui garantit que chaque connecteur peut uniquement être enfiché sur la broche
correcte.
Les connecteurs et les broches peuvent contenir des conducteurs étamés ou plaqués or. Les
conducteurs étamés sont logés dans une
