72

9440370990 Rev H

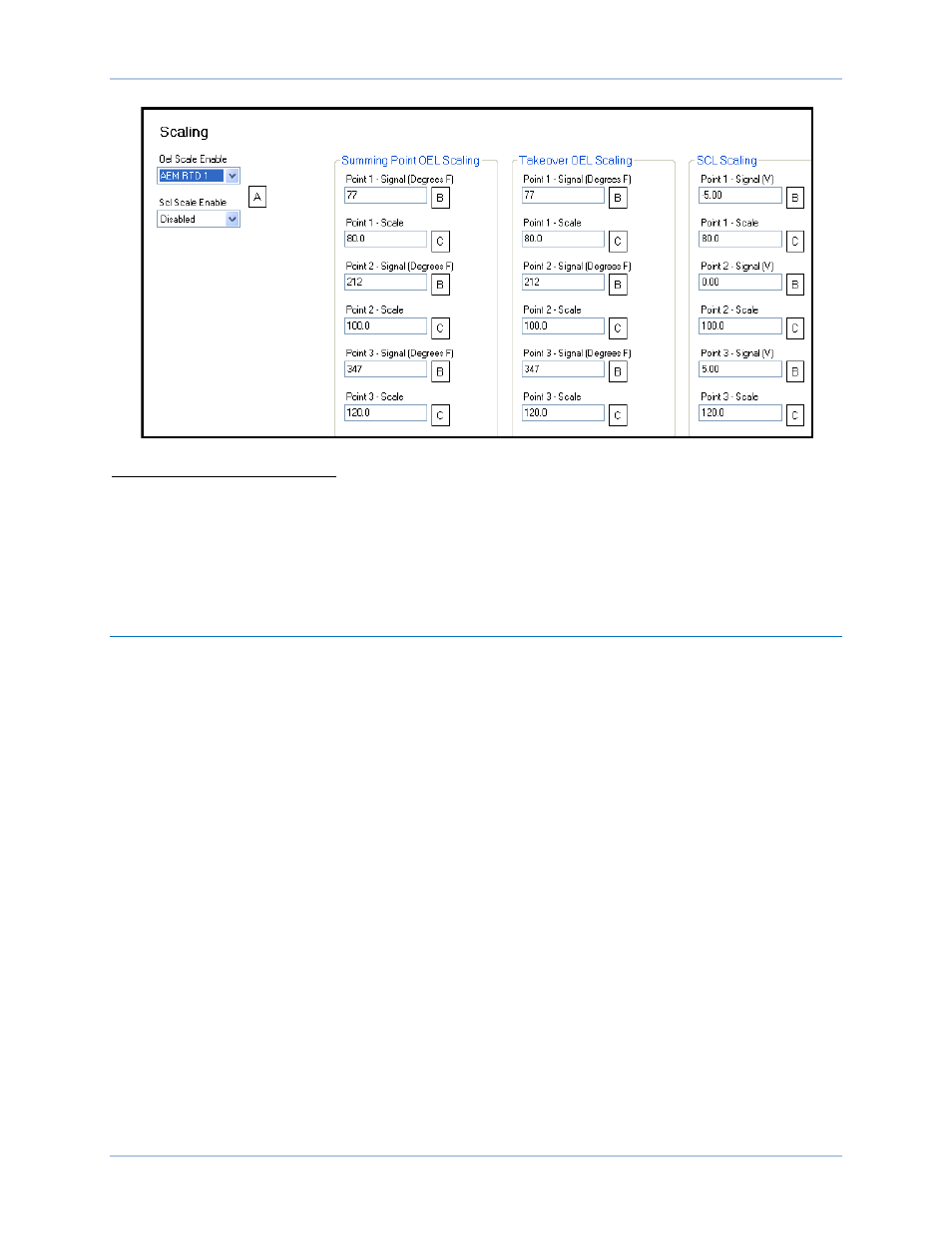

Figure 53. Paramètres du limiteur d'échelle

A

OEL and SCL Scale Enable (activation des mises à l'échelle OEL et SCL) : sélectionnez les options

Auxiliary Input (entrée auxiliaire), AEM RTD 1 à AEM RTD 8 ou Disabled (désactivée).

B

Signal : réglable entre –10 et +10 par incréments de 0,01 lorsque l'option Auxiliary Input (entrée

auxiliaire) est sélectionnée.

réglable entre –58 et +482 par incréments de 1 lorsqu'une entrée AEM RTD est sélectionnée.

C

Scale (échelle) : réglable entre 0 et 200 par incréments de 0,1.

Limiteur de sous-fréquence

Chemin d'accès BESTCOMSPlus : Settings Explorer, Operating Settings, Limiters, Underfrequency
Chemin d'accès IHM : Settings, Operating Settings, Limiters, UEL

Le limiteur de sous-fréquence peut être sélectionné pour la limitation de la sous-fréquence ou la limitation
de volts par hertz

A

. Ces limiteurs protègent l'alternateur contre les dommages dus à un flux magnétique

excessif résultant d'une fréquence basse et/ou d'une surtension.

Le paramètres de limitation de sous-fréquence et de limitation de volts par hertz sont illustrés dans la
Figure 56.

Si la fréquence de l'alternateur descend en dessous de la fréquence de coupure

B

de la pente de sous-

fréquence

C

(voir la Figure 54), le système DECS-250 ajuste le point de consigne de tension de sorte que

la tension de l'alternateur suive la pente de la sous-fréquence. La plage de réglage des paramètres de
fréquence de coupure et de pente permettent au système DECS-250 de s'aligner exactement sur les
caractéristiques de fonctionnement de la force motrice et sur les charges appliquées à l'alternateur.

0BLimiteurs

DECS-250
