9440370990 Rev H 209
Réponse en fréquence
Les fonctions de test de réponse fréquentielle sont accessibles par un clic sur le bouton Frequency
Response (réponse en fréquence) de l'écran RTM Analysis (analyse RTM). Une description des fonctions
de l'écran Frequency Response (réponse en fréquence), illustrées dans la Figure 159, est fournie ci-
dessous.
Mode de test
Les tests de réponse fréquentielle peuvent être effectués en mode Manual (manuel) ou Auto
(automatique). En mode Manual (manuel), une fréquence unique peut être spécifiée pour obtenir les
réponses d'amplitude et de phase correspondantes. En mode Auto (automatique), BESTCOMSPlus
®
balaye la plage de fréquences pour obtenir les réponses d'amplitude et de phase correspondantes.
Options du mode de test Manual (manuel)
Les options du mode de test Manual (manuel) comprennent des réglages permettant de sélectionner la
fréquence et l'amplitude du signal de test appliqué. Un réglage de la temporisation permet de
sélectionner le délai après lequel la réponse d'amplitude et de phase correspondant à la fréquence
spécifiée est calculée. Ce délai permet aux transitoires de se stabiliser avant l'exécution des calculs.

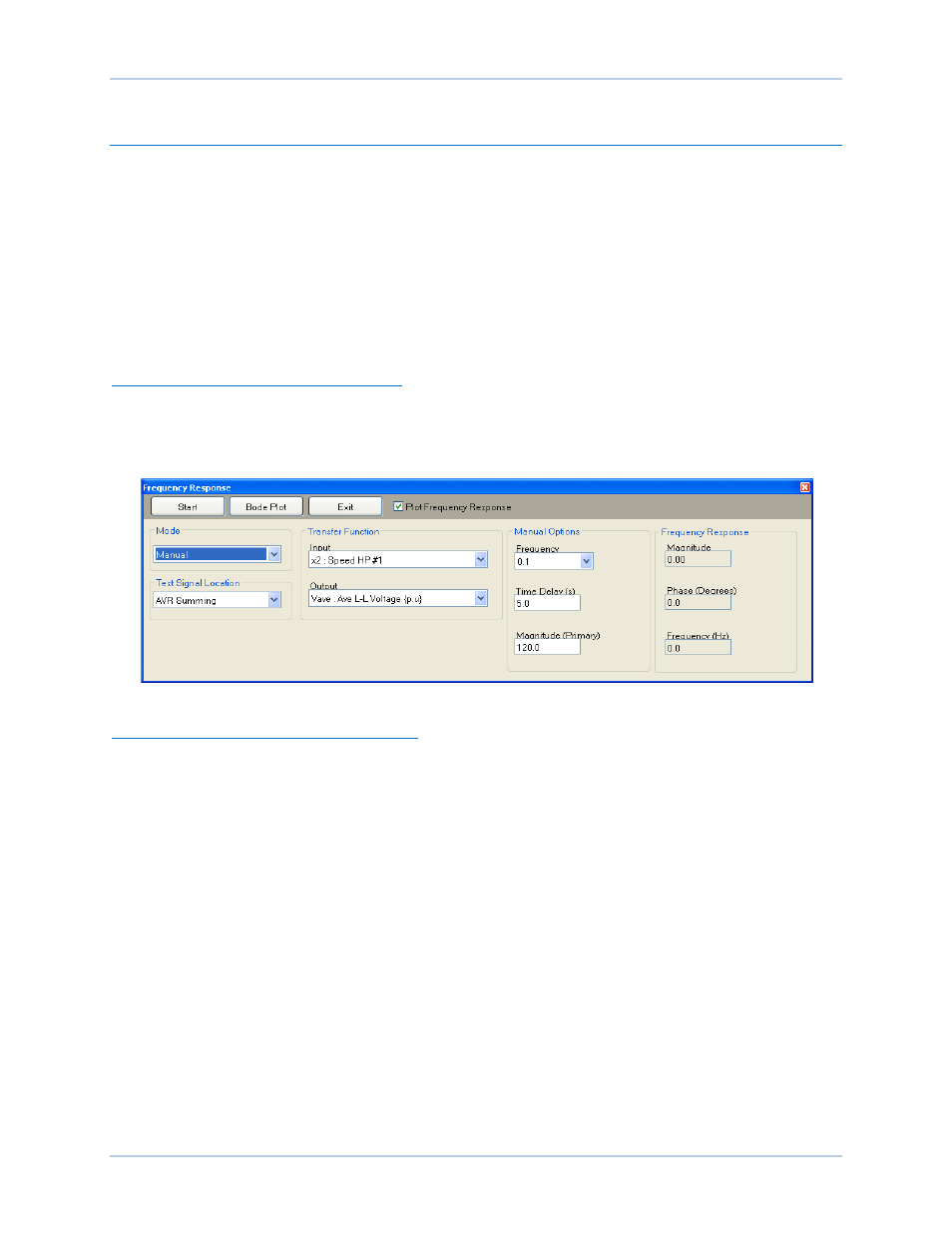

Figure 159. Écran Frequency Response (réponse en fréquence)
Options du mode de test Auto (automatique)
Les options du mode de test Auto (automatique) comportent des réglages permettant de sélectionner la
fréquence minimale, la fréquence maximale et l'amplitude de l'onde sinusoïdale qui est appliquée durant
un test de réponse fréquentielle.
Diagramme de Bode
Un diagramme de Bode peut être imprimé, ouvert et enregistré dans un format graphique (.gph).
Fonction de transfert
Il est possible de sélectionner le point du circuit logique du système DECS-250 dans lequel un signal est
injecté pour l'analyse des réponses d'amplitude et de phase. Les points de signal sont notamment les
suivants : PSS Comp Frequency (fréquence compensée PSS) , PSS Electric Power (puissance électrique
PSS), AVR Summing (sommation AVR), AVR PID Input (entrée PID AVR) et Manual PID Input (entrée
PID manuelle).
Il est possible de sélectionner le type de signal à injecter et le type de signal de sortie parmi les suivants :
•
AvrOut
•
B Hz : fréquence du réseau {Hz}
•
CntOp : sortie de commande {pu}
•
CompF : déviation compensée de la
fréquence
•
Statisme
•
ErrIn : signal d'erreur de AVR
•
FcrErr
•
FcrOut
•
FcrState
•
FvrErr
•
FvrOut
DECS-250 Testing
