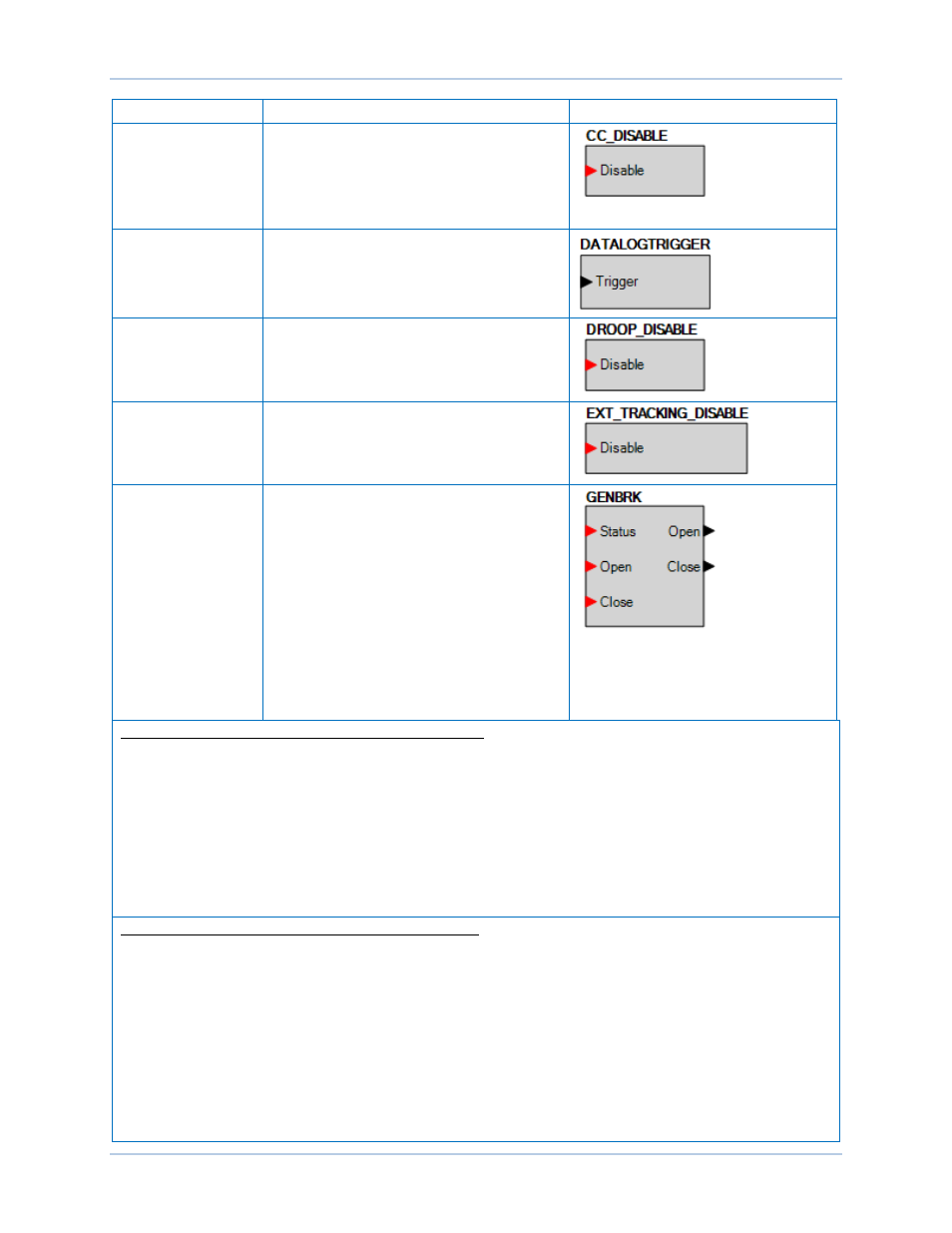

Nom Description Symbole
CROSS CURRENT
COMPENSATION
DISABLE
(compensation de
courant croisé
désactivée) Lorsqu'il est VRAI, cet élément désactive la
compensation de courant croisé.
DATALOG
TRIGGER
(déclenchement de
l'enregistreur de
données) Lorsqu'il est VRAI, cet élément déclenche
l'enregistrement des données par
l'enregistreur de données.
DROOP DISABLE
(statisme désactivé) Lorsqu'il est VRAI, cet élément désactive le
statisme lorsque l'unité fonctionne en mode
AVR.
EXTERNAL
TRACKING
DISABLE (poursuite
externe désactivée) Lorsqu'il est VRAI, cet élément désactive la
poursuite externe.
GENERATOR
BREAKER
(disjoncteur
alternateur) Cet élément est utilisé pour connecter les
signaux de sortie d'ouverture et de fermeture
du disjoncteur du système DECS-250 aux
contacts de sortie physiques pour ouvrir et
fermer le disjoncteur de l'alternateur, et pour
relier le retour d'état de disjoncteur à un
contact d'entrée. De plus, des contacts
d'entrée peuvent être reliés pour Il est plus
possible pour permettre la mise en œuvre de
commutateurs afin d'initier manuellement des
requêtes d'ouverture et de fermeture de
disjoncteur. (Disponible si le contrôleur est
doté du synchroniseur Auto en option, numéro
de style xxxxAxx)
Entrées GENERATOR BREAKER (disjoncteur alternateur)
Status (état) : cette entrée permet relier un contact d'entrée pour fournir un retour d'état du disjoncteur au système
DECS-250. Lorsque le contact d'entrée est fermé, le disjoncteur est indiqué comme étant fermé. Lorsque le
contact d'entrée est ouvert, le disjoncteur est indiqué comme étant ouvert.
Open (ouvrir) : cette entrée permet de relier un contact d'entrée afin qu'il permette d'initier une requête d'ouverture
manuelle du disjoncteur. Lorsque cette entrée est pulsée fermée, le disjoncteur s'ouvre.
Close (fermer) : cette entrée permet de relier un contact d'entrée afin qu'il permette d'initier une requête de
fermeture manuelle du disjoncteur. Lorsque cette entrée est pulsée et que l'alternateur est stable, une requête de
fermeture est initiée. Si le paramètre Dead Bus Close Enable (fermeture du réseau « mort » activée) est VRAI et
que le réseau est « mort », le disjoncteur se ferme. Si le bus est stable, le système DECS-250 synchronise
l'alternateur au réseau, puis ferme le disjoncteur.
Sorties GENERATOR BREAKER (disjoncteur alternateur)
Les sorties doivent être reliées aux contacts de sortie du système DECS-250 qui seront utilisées pour actionner le
disjoncteur.
Open (ouvrir) : cette sortie est pulsée VRAI (ferme le contact de sortie à laquelle elle est reliée) lorsque le système
DECS-250 envoie un signal d'ouverture au disjoncteur. Il s'agira d'une impulsion si le paramètre Breaker Output
Contact Type (type de contact de sortie du disjoncteur) est défini sur Pulse (impulsion) dans l'écran Breaker
Hardware (type de disjoncteur physique) sous Synchronizer/Voltage Matching (synchroniseur/égalisation de
tension) dans Settings Explorer (affichage des paramètres). La durée est déterminée par le paramètre Open Pulse
Time (durée de l'impulsion d'ouverture). La sortie est constante si le paramètre Generator Breaker Hardware
Contact Type (type de contact physique de disjoncteur alternateur) est défini sur Continuous (continu). Notez que
la durée d'impulsion doit être suffisamment longue pour laisser au disjoncteur le temps de s'ouvrir avant la
suppression de l'impulsion.
Close (fermer) : cette sortie est pulsée VRAI (ferme le contact de sortie à laquelle elle est reliée) lorsque le
DECS-250 BESTlogic™Plus
