9440370990 Rev H 187
Module d’extension analogique
Une fois l'adresse CAN du AEM-2020 D activée E , attribuez-lui un numéro unique pour communiquer sur le
réseau.

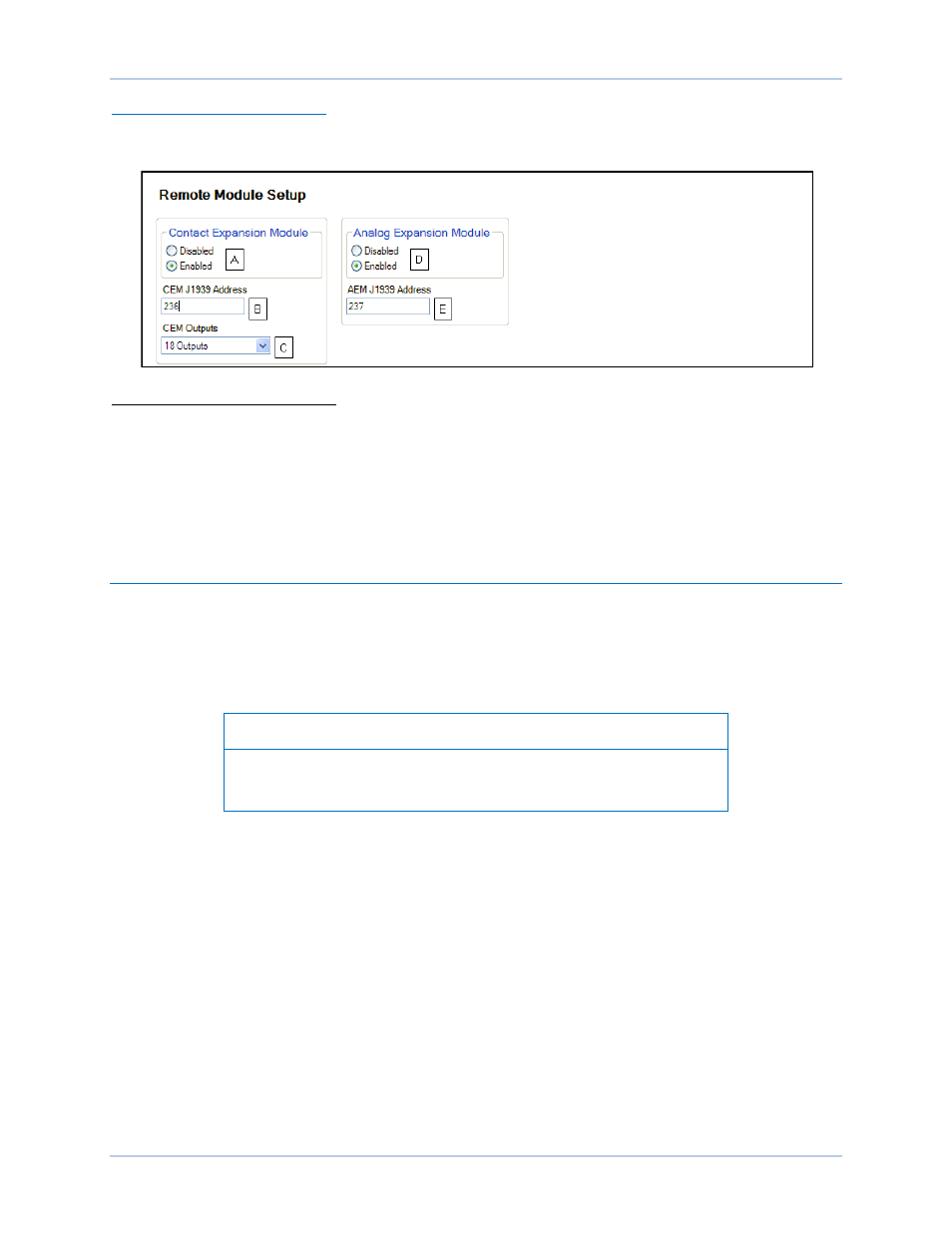

Figure 141. Écran Remote Module Setup (installation des modules déportés)
A CEM J1939 Address (adresse CEM J1939) : réglable entre 1 et 253.
B Contact Expansion Module (module d'extension de contacts) sélectionnez Enabled (activé) ou Disabled
(désactivé).
C CEM Outputs (sorties CEM) : 18 sorties (CEM-2020H) ou 24 sorties (CEM-2020).
D AEM J1939 Address (adresse AEM J1939) : réglable entre 1 et 253.
E Analog Expansion Module (module d'extension analogique) : sélectionnez Enabled (activé) ou Disabled
(désactivé).
Communication Ethernet
Selon le numéro de style, chaque DECS-250 est équipé soit d'un port de communication Ethernet cuivre
(100BaseT) (style xxxxx1x) soit d'un port de communication Ethernet fibre optique (100BaseF) (style
xxxxx2x). Le connecteur Ethernet en cuivre ou en fibre optique se situe sur le panneau droit. Les
fonctions de mesure, de signalisation et de contrôle du DECS-250 sont fournies par le biais du port
Ethernet à l'aide du protocole Modbus/TCP. Les registres de communication Modbus du DECS-250 sont
répertoriés et définis dans la section Communication Modbus de ce manuel.
Note
Il est recommandé d'utiliser des dispositifs de type Industrial Ethernet
conçus pour satisfaire à la norme IEC 61000-4.
Connexion Ethernet
1. Connectez le DECS-250 au PC à l'aide d'un câble Ethernet standard.
2. Dans BESTCOMSPlus ® , cliquez sur Communication, New Connection, DECS-250
(Communication, Nouvelle connexion, DECS-250) ou cliquez sur le bouton Connection situé
dans la barre de menus inférieure. La fenêtre DECS-250 Connection (connexion du DECS-250)
s'affiche (Figure 142).
3. Si vous connaissez l'adresse IP du DECS-250, cliquez sur la case d'option Ethernet Connection
IP (connexion Ethernet IP) en haut de la fenêtre DECS-250 Connection, saisissez l'adresse dans
le champ correspondant, puis cliquez sur le bouton Connect (connexion).
4. Si vous ne connaissez pas l'adresse IP, vous pouvez lancer un balayage (Figure 143) pour
rechercher tous les dispositifs connectés en cliquant sur le bouton Ethernet dans la zone Device
Discovery (détection des dispositifs). Une fois le balayage terminé, une fenêtre répertoriant les
dispositifs connectés s'affiche (Figure 144).
DECS-250 Communication
