9440370990 Rev H 67
𝑇𝑖𝑚𝑒
𝑟𝑒𝑠𝑒𝑡
=
𝑅𝐶 × 𝑇𝐷
(𝑀𝑂𝑃
𝑟𝑒𝑠𝑒𝑡
) 2 − 1
Équation 11. Caractéristique de temps de réinitialisation inverse
Où
Time
reset
= délai maximum de réinitialisation en secondes
RC = valeur de coefficient de réinitialisation E <0,01, 100>
TD = paramètre de cadran de temps <0,1, 20>
MOP
reset
= coefficient multiplicateur <1,03, 205>
Pour la méthode de réinitialisation intégrante, le temps de réinitialisation est égal au temps de détection.
En d'autres termes, la quantité de temps passée au-dessus du seuil de niveau bas correspond à la
quantité de temps requise pour la réinitialisation.
La réinitialisation instantanée ne comporte pas de délai de réponse intentionnel.
Dans BESTCOMSPlus ® , un dessin des courbes de paramètres OEL type relais est affiché. Les
paramètres permettent la sélection des courbes affichées. Le dessin peut afficher les courbes des
paramètres principaux ou secondaires, les courbes des paramètres hors ligne ou en ligne et les courbes
des paramètres de détection ou de réinitialisation.

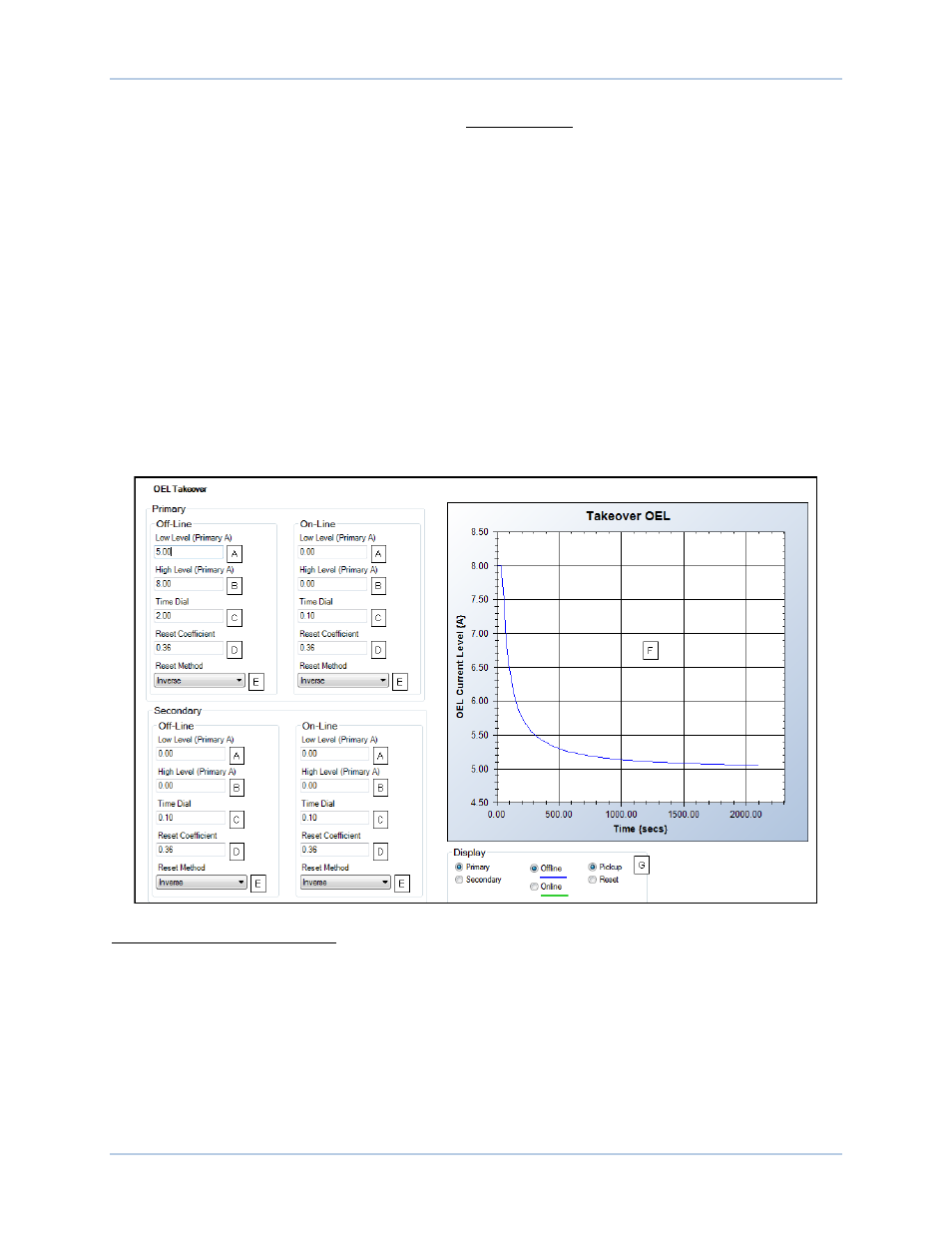

Figure 47. Takeover OEL Settings
A Takeover OEL Low Level (niveau bas d'OEL type relais) : réglable entre 0 et 15 Acc par incréments de
0,01 Acc.
B Takeover OEL High Level (niveau haut d'OEL type relais) : la plage de valeurs autorisée varie en
fonction de la valeur du paramètre Low Level (niveau bas).
C Takeover OEL Time Dial (cadran de temps d'OEL type relais) : réglable entre 0,1 et 20 par incréments
de 0,1.
D Reset Method (méthode de réinitialisation) : sélectionnez Inverse (inverse); Integrating (intégration) ou
Instantaneous (instantanée)
E Reset Coefficient (coefficient de réinitialisation) : réglable entre 0,01 et 100 par incréments de 0,01.
F Courbe d'OEL type relais
G Sélections d'affichage/légende de la courbe.
DECS-250 0BLimiteurs
