9440370990 Rev H 377
Vous pouvez intégrer les contacts d'entrée dans une configuration logique programmable BESTlogicPlus
en les sélectionnant à partir du groupe I/O(entrées/sorties) dans BESTlogicPlus. Pour plus d'informations,
consultez la section BESTlogicPlus.

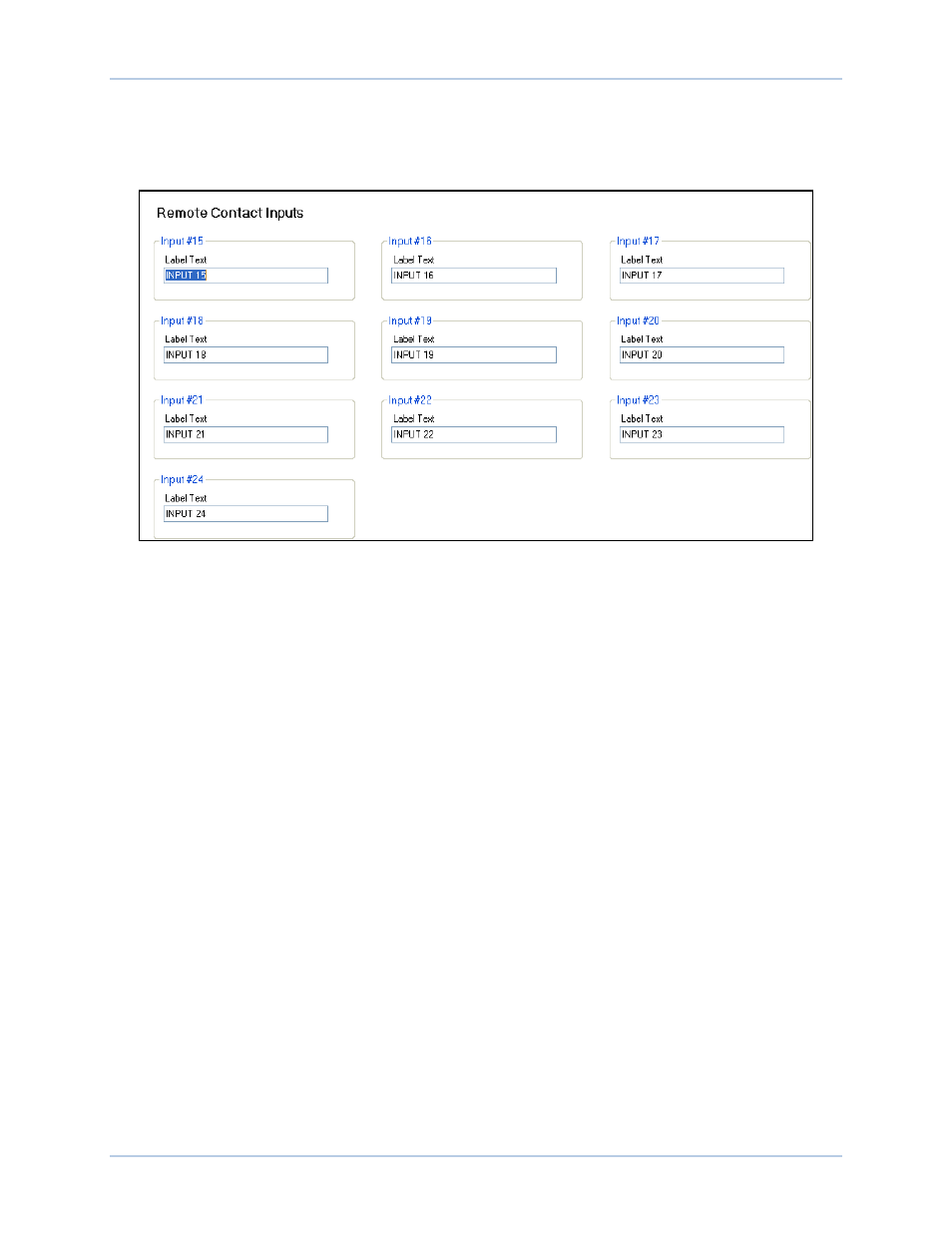

Les paramètres BESTCOMSPlus des contacts d'entrée déportés sont illustrés dans la Figure 193.
Figure 193. Paramètres des contacts d'entrée déportés
Contacts de sortie
Chemin d'accès BESTCOMSPlus ® : Settings, Programmable Outputs, Remote Contact Outputs
Chemin d'accès IHM : Settings, Programmable Outputs, Remote Contact Outputs
Le module CEM-2020 fournit 24 contacts de sortie programmables ayant les mêmes fonctionnalités que
les contacts de sortie du système DECS-250. Les sorties 12 à 23 acceptent un courant de 1 A. Les
sorties 24 à 35 acceptent un courant de 4 A.
Le module CEM-2020H fournit 18 contacts de sortie programmables ayant les mêmes fonctionnalités que
les contacts de sortie du système DECS-250. Les sorties 12 à 23 acceptent un courant de 2 A. Les
sorties 24 à 29 acceptent un courant de 10 A.
Le texte d'étiquette de chaque contact d'entrée est personnalisable et peut comporter un maximum de
64 caractères alphanumériques.
Vous pouvez intégrer les sorties analogiques déportées dans une configuration logique programmable
BESTlogicPlus en les sélectionnant à partir du groupe I/O (entrées/sorties) dans BESTlogicPlus. Pour
plus d'informations, consultez la section BESTlogicPlus.
Les paramètres BESTCOMSPlus des contacts de sortie déportés sont illustrés dans la Figure 194.
DECS-250 Module d'extension de contacts
