9440370990 Rev H 75
Mesures
Le système DECS-250 dispose de capacités de mesure des conditions du système particulièrement
nombreuses et diversifiées. Ces fonctions incluent la capacité de réaliser des mesures complètes des
paramètres, de donner des indications d'état, de générer des rapports et de fournir des analyses de
mesure en temps réel.
Affichage des mesures
Les fonctions de mesure du système DECS-250 sont accessibles à partir du menu de l'affichage des
mesures sur l'interface IHM du panneau avant ou à partir de l'affichage des mesures de
BESTCOMSPlus
® .
IHM
Sur l'interface IHM du panneau avant, l'affichage des mesures est accessible par la branche Metering
(mesures) de l'arborescence des menus de l'interface IHM.
BESTCOMSPlus ®
Dans BESTCOMSPlus, l'affichage des mesures est situé dans la partie supérieure gauche de la fenêtre
de l'application.
Ancrage de l'écran des mesures
Une fonction d'ancrage disponible dans l'affichage des mesures permet à l'opérateur d'ancrer et
d'arranger à sa convenance plusieurs écrans de mesures. En cliquant sur l'onglet d'un écran de mesures
et en le déplaçant, l'opérateur provoque l'affichage d'un carré transparent bleu, de plusieurs cases
fléchées, ainsi que d'une case à onglet. Ces éléments d'ancrage sont illustrés dans la Figure 57.

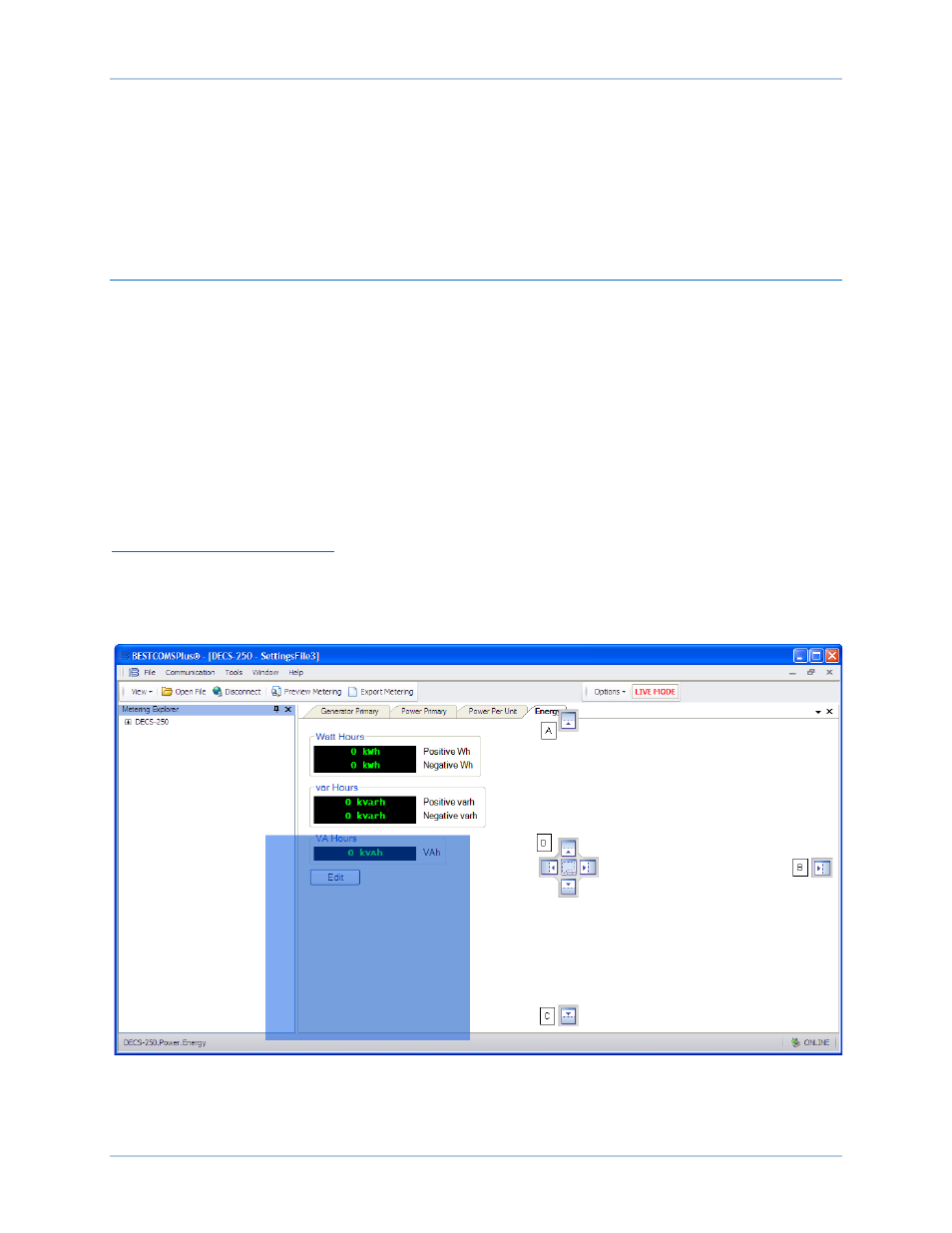

Figure 57. Commandes d'ancrage des écrans de mesures
Pour déplacer l'écran de mesures sélectionné vers le haut, sur le côté ou vers le bas de la fenêtre, faites
glisser la carré bleu respectivement sur la case fléchée vers le « haut » (repère A), la « droite » (repère B)
ou vers le « bas » (repère C), ou au bas de la fenêtre. Une fois placée, l'icône de punaise de l'écran peut
