Limiteur de courant du stator – Basler Electric DECS-250 Manuel d'utilisation
Page 85
9440370990 Rev H
69

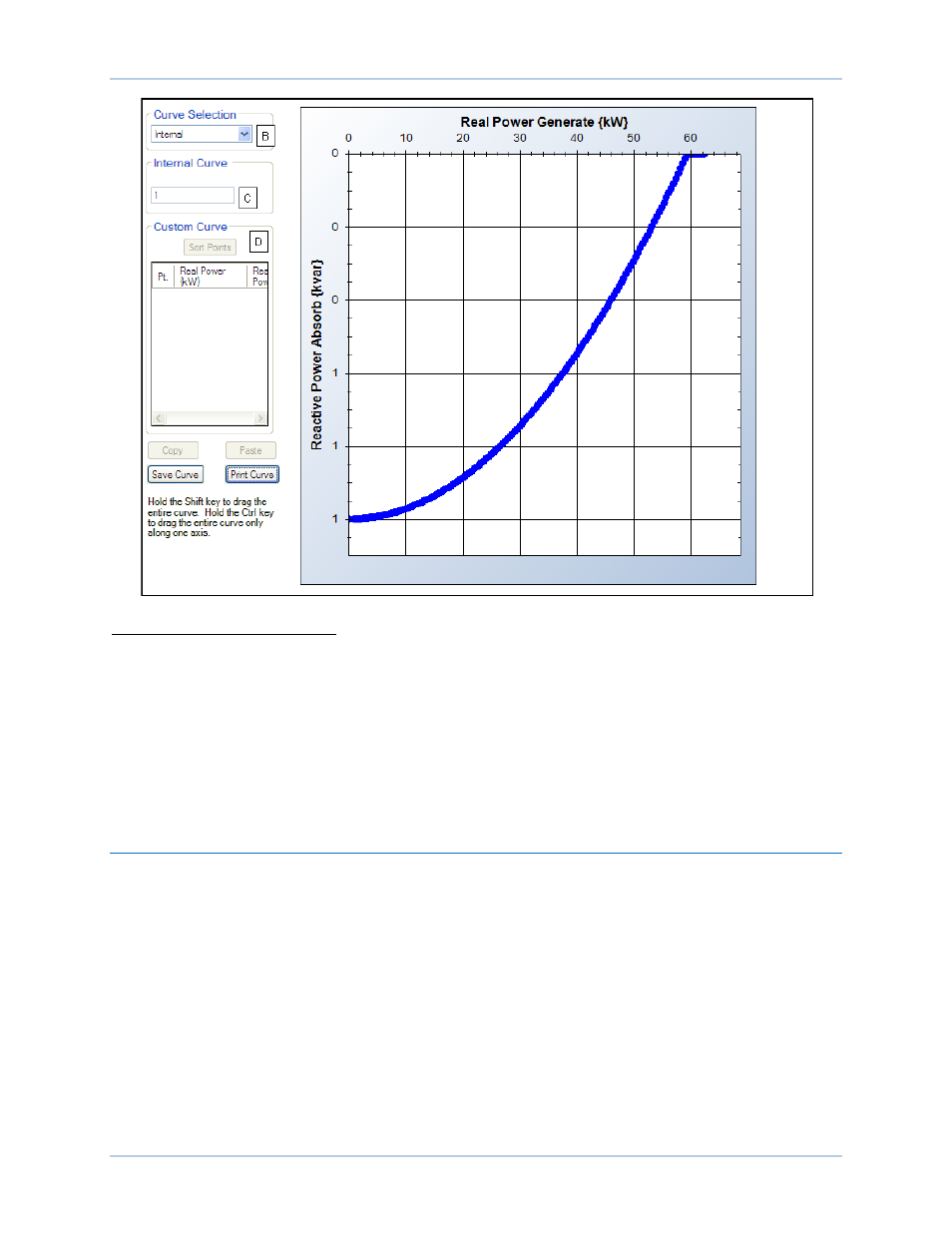

Figure 49. Écran UEL Custom Curve (courbe personnalisée UEL)
A
UEL Configuration Enable (activation de la configuration UEL) : cochez cette case pour activer le
limiteur de sous-excitation.
B
Curve Selection (sélection de la courbe) : sélectionnez Internal (interne) ou Customized (personnalisée).
C
Internal Curve (courbe interne) : saisissez un nombre pour ajuster l'axe des y.
D
Custom Curve (courbe personnalisée) : insérez, saisissez ou supprimez les points de données de
courbe selon les besoins.
E
Real Power Exponent (exposant à la puissance réelle) : saisissez une valeur de 1 ou 2.
F
Real Power Filter Time Constant (constante de temps du filtre de la puissance réelle) : réglable entre 0
et 20 secondes par incréments de 0,1 seconde.
Limiteur de courant du stator
Chemin d'accès BESTCOMSPlus
®
: Settings Explorer, Operating Settings, Limiters, SCL
Chemin d'accès IHM : Settings, Operating Settings, Limiters, SCL
Le limiteur de courant du stator SCL (stator current limiter) mesure le niveau de courant du stator et le
limite pour prévenir toute surchauffe du stator. Pour limiter le courant du stator, le limiteur SCL modifie le
niveau d'excitation en fonction de la direction du flux de var importé ou exporté de l'alternateur. Un
courant de stator excessif avec facteur de puissance capacitatif nécessite une augmentation de
l'excitation. Un courant de stator excessif avec facteur de puissance inductif nécessite une diminution de
l'excitation.
Le limiteur SCL peut être activé
A
dans tous les modes de régulation. Lorsqu'il est exploité en mode
manuel, le système DECS-250 annonce un courant de stator élevé mais n'effectue aucune action pour le
limiter. Les groupes de paramètres SCR principaux et secondaires fournissent un contrôle
supplémentaires pour deux conditions distinctes de fonctionnement de la machine. La limitation du
courant du stator est fournie à deux niveaux : bas et haut (voir Figure 50). Les paramètres SCL sont
illustrés dans la Figure 51.
