76 9440370990 Rev H
être sélectionnée pour ancrer l'écran sur la barre du haut, de droite ou du bas correspondant. Pour
afficher un écran ancré, il suffit de passer le pointeur de la souris dessus.
Le déplacement du carré bleu sur l'une des quatre cases fléchées (repère D) permet de placer l'écran à
l'intérieur de la fenêtre sélectionnée selon la case fléchée sélectionnée. Un écran de mesures peut être
placé sous la forme d'un onglet à l'intérieur de la fenêtre sélectionnée en déposant l'écran sur la cas à
onglet située au milieu des quatre cases fléchées.
Le déplacement du carré bleu à un endroit autre que l'une des cases fléchées/à onglet place la fenêtre de
mesures en tant que fenêtre flottante.
Paramètres mesurés
Les catégories de mesures du DECS-250 incluent les paramètres de l'alternateur, de puissance, du
réseau, de l'enroulement d'excitation, du stabilisateur de système de puissance et de synchronisation de
l'alternateur.
Alternateur
Chemin d'accès BESTCOMSPlus ® : Metering Explorer, Generator
Chemin d'accès IHM : Metering Explorer, Generator
Les paramètres mesurés de l'alternateur incluent la tension (amplitude et angle), le courant (amplitude et
angle) et la fréquence. Des valeurs principales et unitaires sont disponibles. La Figure 58 illustre l'écran
de mesures des valeurs principales de l'alternateur.

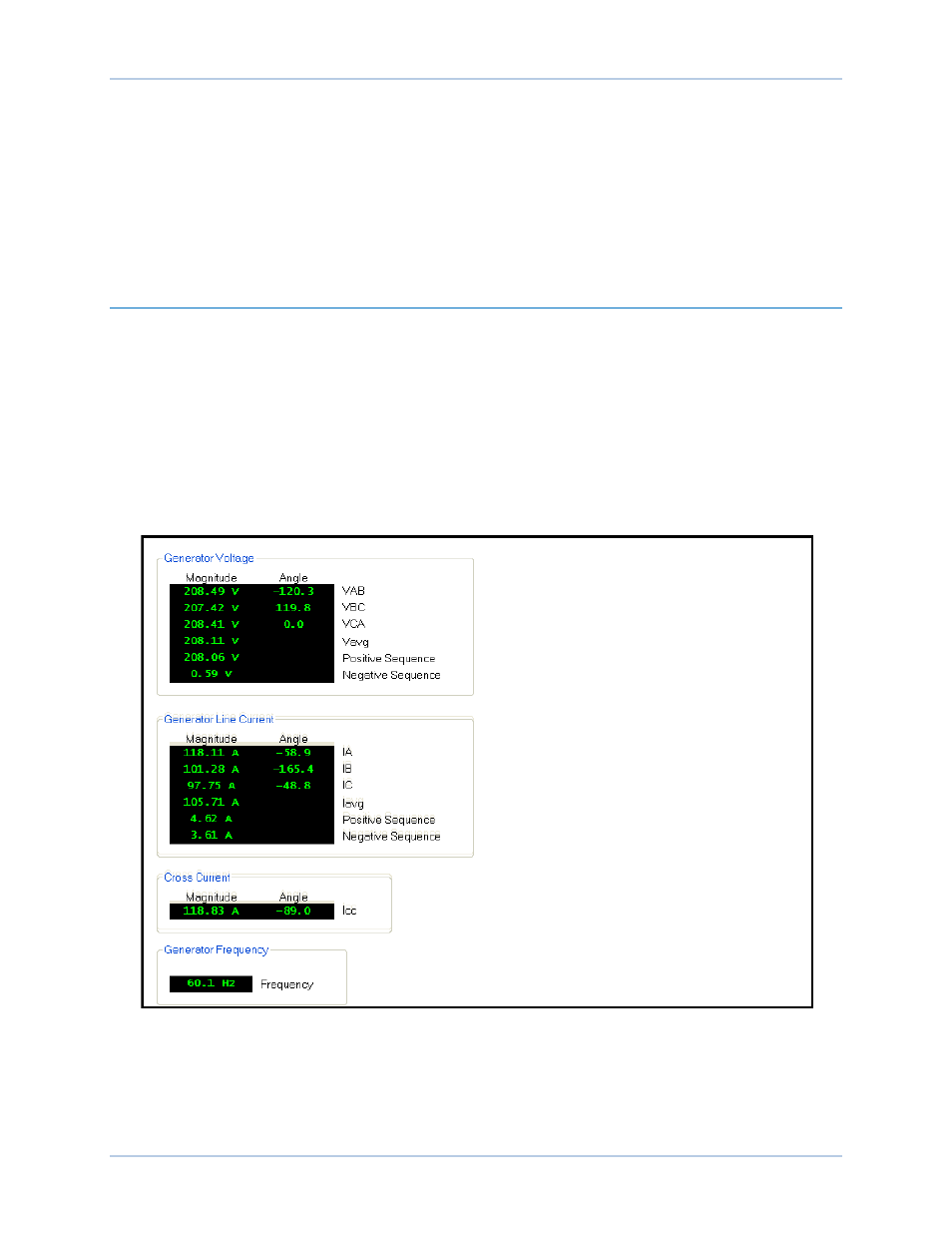

Figure 58. Mesures des valeurs principales de l'alternateur
Puissance
Chemin d'accès BESTCOMSPlus ® : Metering Explorer, Power
Chemin d'accès IHM : Metering Explorer, Power
Mesures DECS-250
