Basler Electric DECS-250 - Manuel (Page 179)

9440370990 Rev H 163

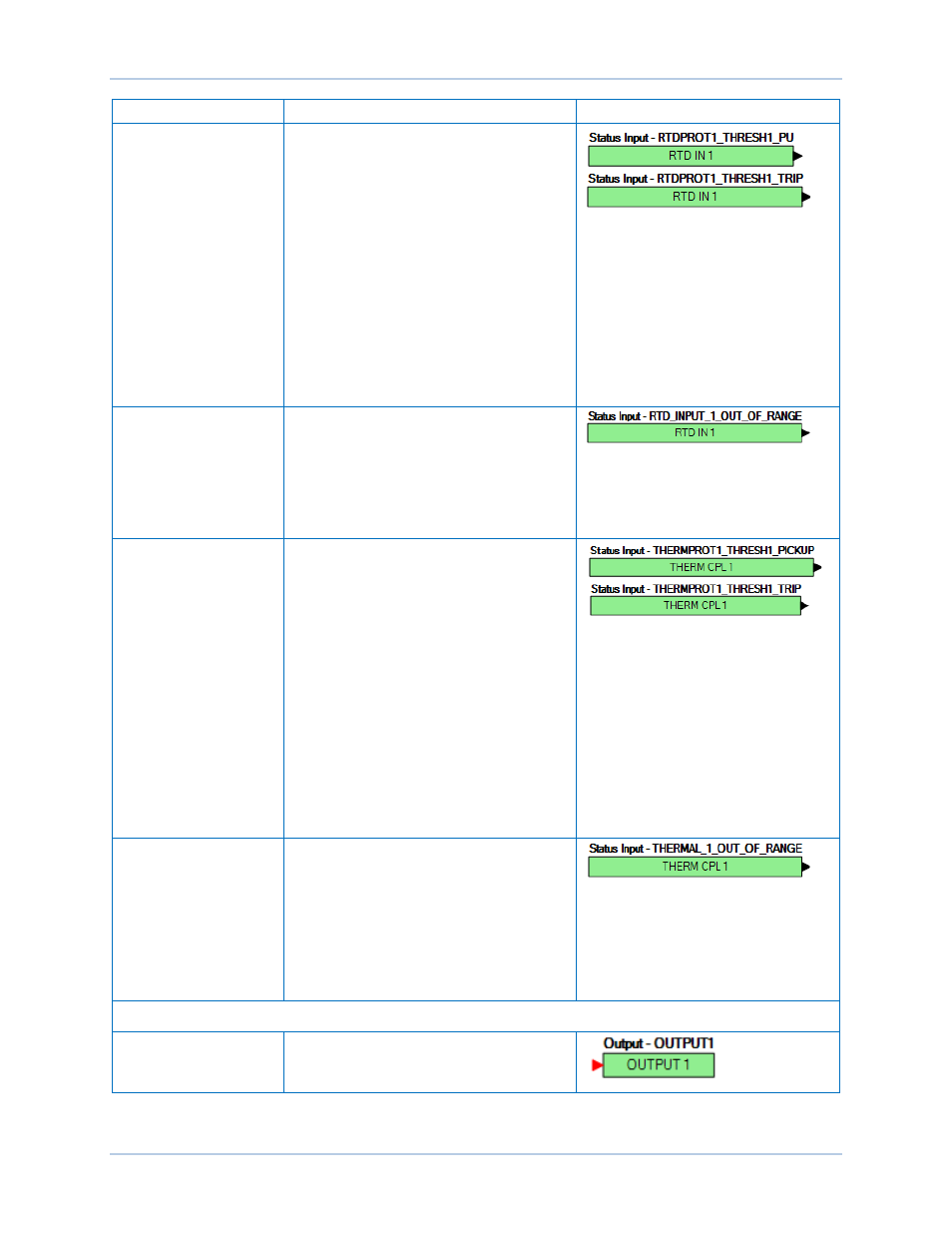

Nom Description Symbole
Analog Expansion
Module
Remote RTD Inputs 1-8
(module d'extension
analogique, entrées
RTD déportées 1 à 8)
Il existe quatre seuils pour chacun des huit
blocs Remote RTD Input (entrée RTD
déportée). Chaque seuil possède un bloc de
logique séparé pour la détection et le
déclenchement. L'entrée RTD déportée 1
avec ses blocs Threshold 1 Pickup
(détection seuil 1) et Threshold 1 Trip
(déclenchement seuil 1) est représentée à
droite. Pour plus d'informations sur la
configuration des entrées RTD déportées,
reportez-vous à la section Module
d'extension analogique du présent manuel.
Le bloc de seuil de détection est VRAI si le
seuil est dépassé. Le bloc de
déclenchement est VRAI si le seuil du bloc
de détection correspondant est dépassé
pendant la durée de la temporisation.
Analog Expansion
Module
Remote RTD Inputs, Out
of Range 1-8 (module
d'extension analogique,
entrées RTD déportées,
hors échelle 1 à 8)
Chaque entrée RTD déportée possède un
bloc Out of Range (hors échelle). VRAI si
des paramètres excèdent la valeur du seuil
hors échelle. Cette fonction alerte
l'utilisateur lorsqu'un câble d'entrée
analogique est ouvert ou endommagé.
Analog Expansion
Module
Remote Thermocouple
1-2 (module d'extension
analogique, entrées
thermocouples RTD
déportées 1 à 2)
Il existe quatre seuils pour les deux blocs
Remote Thermocouple Input (entrée
thermocouple déportée). Chaque seuil
possède un bloc de logique séparé pour la
détection et le déclenchement. L'entrée
thermocouple déportée 1 avec ses blocs
Threshold 1 Pickup (détection seuil 1) et
Threshold 1 Trip (déclenchement seuil 1)
est représentée à droite. Pour plus
d'informations sur la configuration des
entrées thermocouples déportées, reportez-
vous à la section Module d'extension
analogique du présent manuel. Le bloc de
seuil de détection est VRAI si le seuil est
dépassé. Le bloc de déclenchement est
VRAI si le seuil du bloc de détection
correspondant est dépassé pendant la
durée de la temporisation.
Analog Expansion
Module
Remote Thermocouple
Inputs, Out of Range 1-2
(module d'extension
analogique, entrées
thermocouples
déportées, hors échelle
1 à 8)
Chaque entrée thermocouple déportée
possède un bloc Out of Range (hors
échelle). VRAI si des paramètres excèdent
la valeur du seuil hors échelle. Cette
fonction alerte l'utilisateur lorsqu'un câble
d'entrée analogique est ouvert ou
endommagé.
Output Objects (objets de sortie)
Physical Outputs
(sorties physiques)
OUT1 - OUT11
Sorties physiques 1 à 11
DECS-250 BESTlogic™Plus
