23

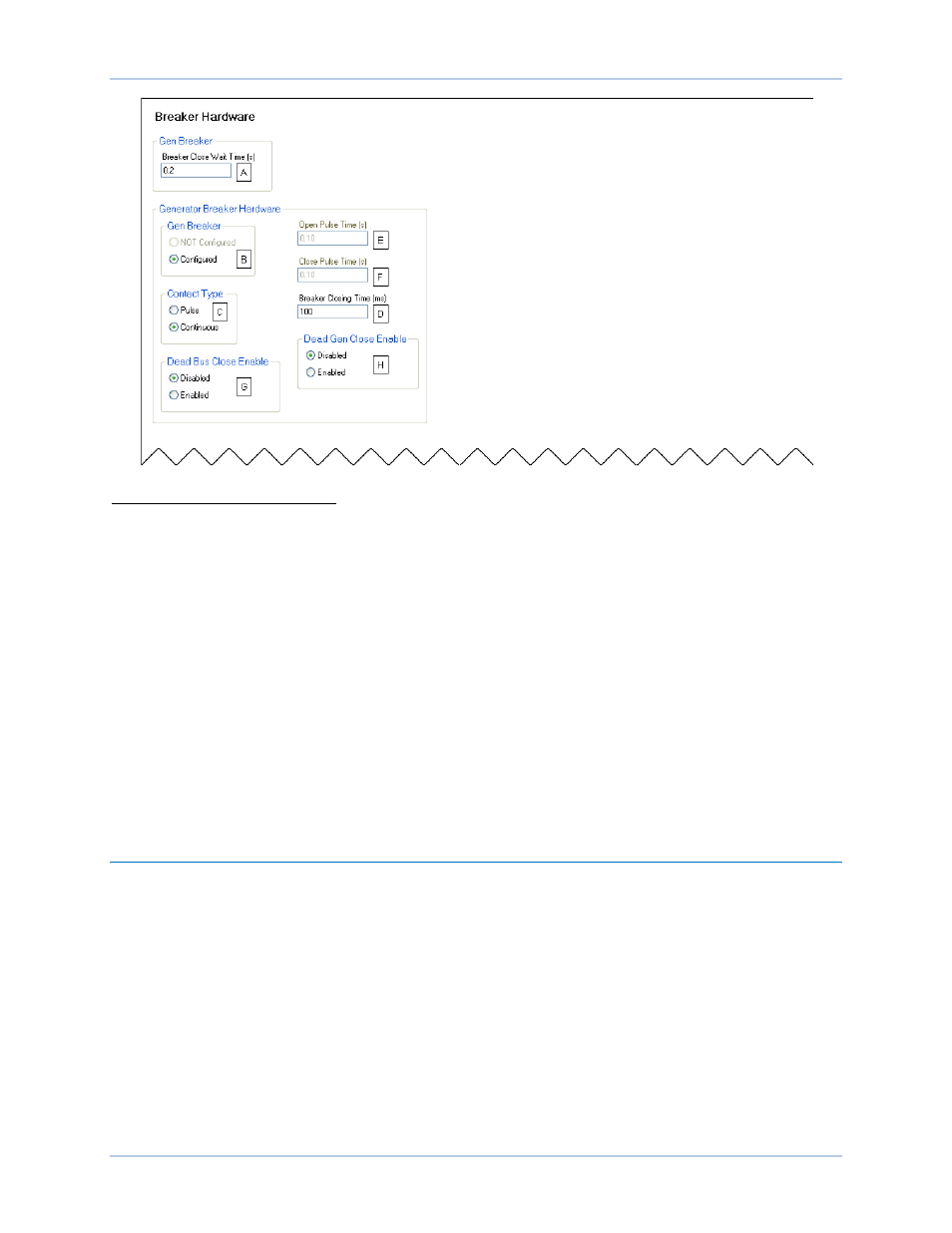

Figure 12. Paramètres de configuration physique du disjoncteur
A
Breaker Close Wait Time (délai d'attente de fermeture du disjoncteur) : réglable entre 0,1 et 600 s par
incréments de 0,1 s.
B
Gen Breaker (disjoncteur alternateur) : sélectionnez Configured (configuré) ou NOT Configured (non
configuré).
C
Contact Type (type de contact) : sélectionnez Pulse (impulsion) ou Continuous (continu).
D
Breaker Closing Time (temps de fermeture du disjoncteur) : réglable entre 0 et 800 ms par incréments
de 5 ms.
E
Open Pulse Time (durée d'impulsion d'ouverture) : réglable entre 0,01 et 5 s par incréments de 0,01 s.
Ce paramètre est disponible uniquement lorsque la valeur sélectionnée pour le paramètre Contact Type
(type de contact) est Pulse (impulsion).
F
Close Pulse Time (durée d'impulsion de fermeture) : réglable entre 0,01 et 5 s par incréments de 0,01 s.
Ce paramètre est disponible uniquement lorsque la valeur sélectionnée pour le paramètre Contact Type
(type de contact) est Pulse (impulsion).
G
Dead Bus Close (fermeture avec réseau « mort ») : sélectionnez Disabled (inhibé) ou Enabled
(autorisé).
H
Dead Gen Close Enable (activation de la fermeture avec alternateur « mort ») : sélectionnez Disabled
(inhibé) ou Enabled (autorisé).
Détection d'état de l'alternateur et du réseau
Chemin d'accès BESTCOMSPlus
®
: Settings Explorer, Synchronizer/Voltage Matching, Bus Condition
Detection
Chemin d'accès IHM : Settings, Sync/Voltage Matching, Bus Condition Detection
Le système DECS-250 surveille la tension et la fréquence de l'alternateur et du réseau pour déterminer le
moment approprié pour la fermeture du disjoncteur. Les paramètres de détection d'état de l'alternateur et
du réseau sont illustrés dans la Figure 13.
État de l'alternateur
Un générateur « mort » est reconnu par le système DECS-250 lorsque la tension de l'alternateur diminue
en dessous du seuil de l'alternateur « mort »
A
pendant la durée du délai d'activation de l'alternateur
« mort »
B
.
