9440370990 Rev H 57
Configuration du niveau de détection - Nombre de pôles de générateur connu
Multipliez la valeur d'ondulation EDM la plus élevée, obtenue dans le paragraphe précédent, par 2. Vous
obtenez aussi le paramètre de niveau de détection de diode ouverte. Le coefficient multiplicateur peut
varier de 1,5 à 5 pour augmenter ou réduire la marge de déclenchement. Notez cependant que la
réduction du coefficient multiplicateur peut entraîner une signalisation intempestive de défaut de diode
ouverte.
Multipliez la valeur d'ondulation EDM la plus élevée, obtenue dans le paragraphe précédent, par 50. Vous
obtenez ainsi le paramètre de niveau de détection de diode court-circuitée. Le coefficient multiplicateur
peut varier de 40 à 70 pour augmenter ou réduire la marge de déclenchement. Notez cependant que la
réduction du coefficient multiplicateur peut entraîner une signalisation intempestive de défaut de diode
court-circuitée.
Le système DECS-250 comporte des niveaux d'inhibition EDM fixes qui empêchent les signalisations
intempestives de défaut de diode lorsque la fréquence de l'alternateur est inférieure à 40 hertz ou
supérieure à 70 hertz. La fonction EDM est également inhibée lorsque le niveau du courant d'excitation
est inférieur au paramètre de niveau de désactivation.

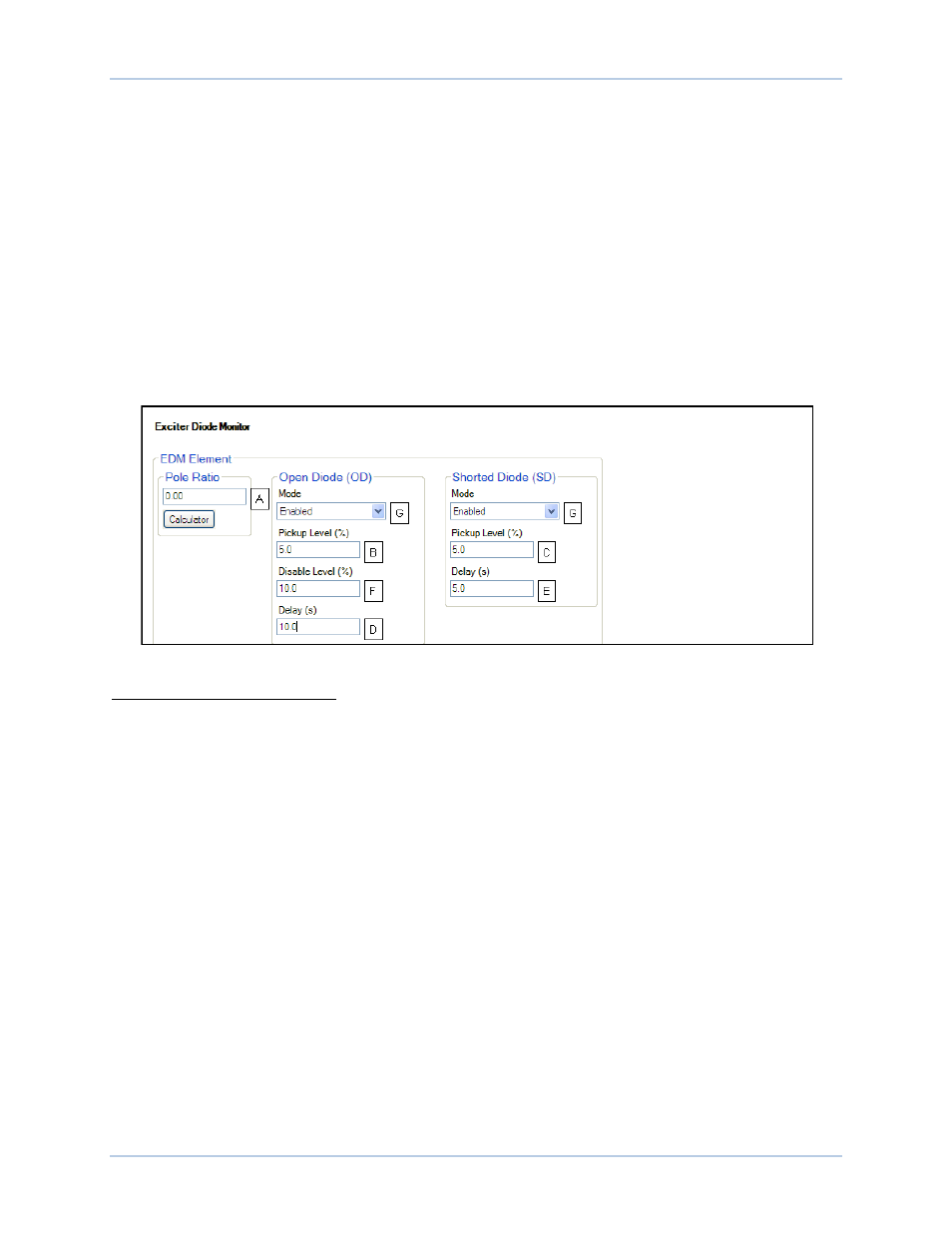

Figure 33. Paramètres de protection de la surveillance des diodes de l'excitatrice
A Field Overcurrent Pickup (détection de la surintensité d'exctation) (A) : réglable entre 0 et 22 Acc par
incréments de 0,1 Acc.
B Field Overcurrent Time Delay (temporisation de la surintensité d'excitation) (ms) : réglable entre 5 et
60 secondes par incréments de 0,1 seconde.
C Field Overcurrent Pickup (A): Adjustable from 0 to 22 Adc in 0.1 Adc increments.
D Timing Mode: Select Definite Timing or Inverse Timing
E Timing Mode: Select Definite Timing or Inverse Timing
F Field Overcurrent Time Dial: Adjustable from 0.1 to 20 in increments of 0.1.
G EDM Pole Ratio (rapport du nombre de pôles EDM) : réglable entre 0 et 10 par incréments de 0,01.
H Open Diode Pickup Level (%) (niveau de détection de diode ouverte) : réglable entre 0 et 100 % par
incréments de 0,1 %.
I Shorted Diode Pickup Level (%) (niveau de détection de diode court-circuitée) : réglable entre 0 et
100 % par incréments de 0,1 %.
J Open Diode Delay (délai de diode ouverte) (s) : réglable entre 10 et 60 secondes par incréments de
0,1 seconde.
K Shorted Diode Delay (délai de diode court-circuitée) (s) : réglable entre 5 et 30 secondes par incréments
de 0,1 seconde.
L Disable Level (niveau de désactivation) (%) : réglable entre 0 et 100 % par incréments de 0,1 %.
M Mode (mode) : sélectionnez Disabled (inhibé) ou Enabled (autorisé).
Configuration du niveau de détection - Nombre de pôles de générateur inconnu
Le système DECS-250 peut détecter des conditions de diode court-circuitée lorsque le nombre de pôles
de l'alternateur est inconnu. Pour obtenir cette protection, il est nécessaire d'inhiber la protection contre
les diodes ouvertes, de définir le rapport du nombre de pôles sur « 0 » ; puis d'autoriser la protection
