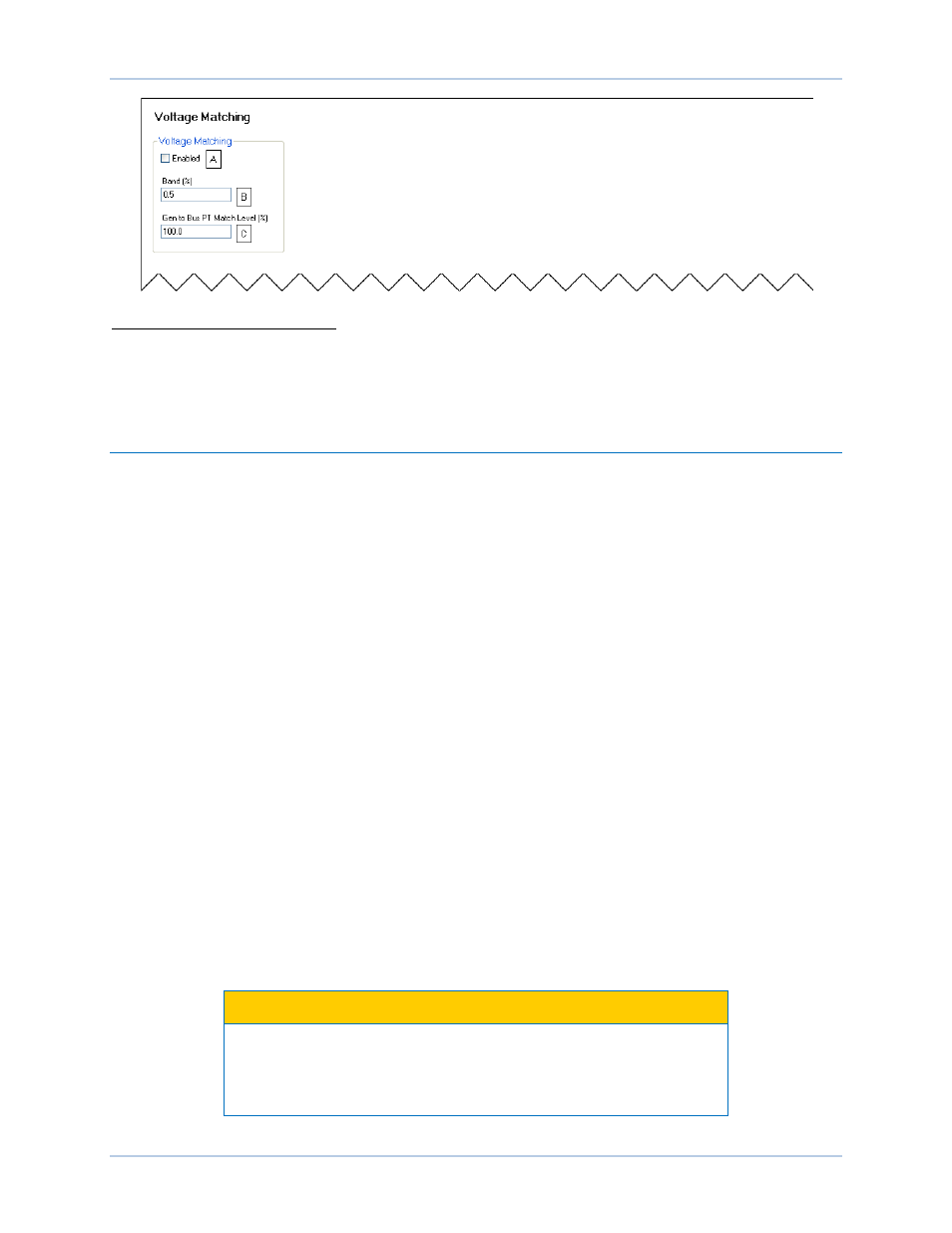

Figure 11. Paramètres d'égalisation de tension
A Voltage Matching (égalisation de tension) : sélectionnez Enabled (autorisé) pour autoriser cette fonction.
B Band (bande) : réglable entre 0 et 20 % par incréments de 0,1 %.
C Gen to Bus PT Match Level (niveau d'égalisation de tension de l'alternateur et du réseau) : réglable
entre 0 et 700 % par incréments de 0,1 %.
Configuration physique du disjoncteur
Chemin d'accès BESTCOMSPlus : Settings Explorer, Synchronizer/Voltage Matching, Breaker
Hardware
Chemin d'accès IHM : Settings, Sync/Voltage Matching, Breaker Hardware
Le système DECS-250 peut contrôler et surveiller un disjoncteur alternateur. Les paramètres physiques
du disjoncteur sont illustrés dans la Figure 12.
Défaut de disjoncteur
Lorsqu'une commande de fermeture est envoyée au disjoncteur, le système DECS-250 surveille le statut
du disjoncteur et signale un défaut de disjoncteur si celui-ci ne se ferme pas dans le délai imparti défini
par le paramètre de délai d'attente de fermeture du disjoncteur
A . Ce paramètre est généralement défini
pour être supérieur à deux fois le temps réel de fermeture du disjoncteur.
Disjoncteur alternateur
Le système DECS-250 doit être configuré B avec les caractéristiques de disjoncteur alternateur pour
pouvoir contrôler celui-ci. Le système prend en charge les disjoncteurs commandés par impulsions ou par
des entrées de contact continu
C . Durant la synchronisation en mode anticipatif, si le disjoncteur
alternateur est en fonction pour relier l'alternateur au réseau, le système DECS-250 utilise le temps de
fermeture du disjoncteur
D pour calculer le délai optimal pour fermer le disjoncteur. Pour un disjoncteur
alternateur à commande par impulsions, le temps d'impulsion d'ouverture E et de fermeture F du disjoncteur
sont utilisés par le système DECS-250 lorsque des commandes d'ouverture et de fermeture sont
envoyées au disjoncteur. Lors de la définition des temps d'impulsion, les temps d'ouverture et de
fermeture doivent être définis sur une valeur supérieure ou égale au paramètre de temps de fermeture du
disjoncteur.
Si ce comportement est souhaité, la fermeture du disjoncteur est possible dans une condition de réseau
« mort »
G et/ou d'alternateur « mort » H .
ATTENTION
Faites preuve de prudence lorsque vous connectez un alternateur
« mort » à un réseau « mort ». Si le réseau est énergisé alors qu'un
alternateur « mort » y est connecté, le système risque d'être
endommagé.
