30 9440370990 Rev H

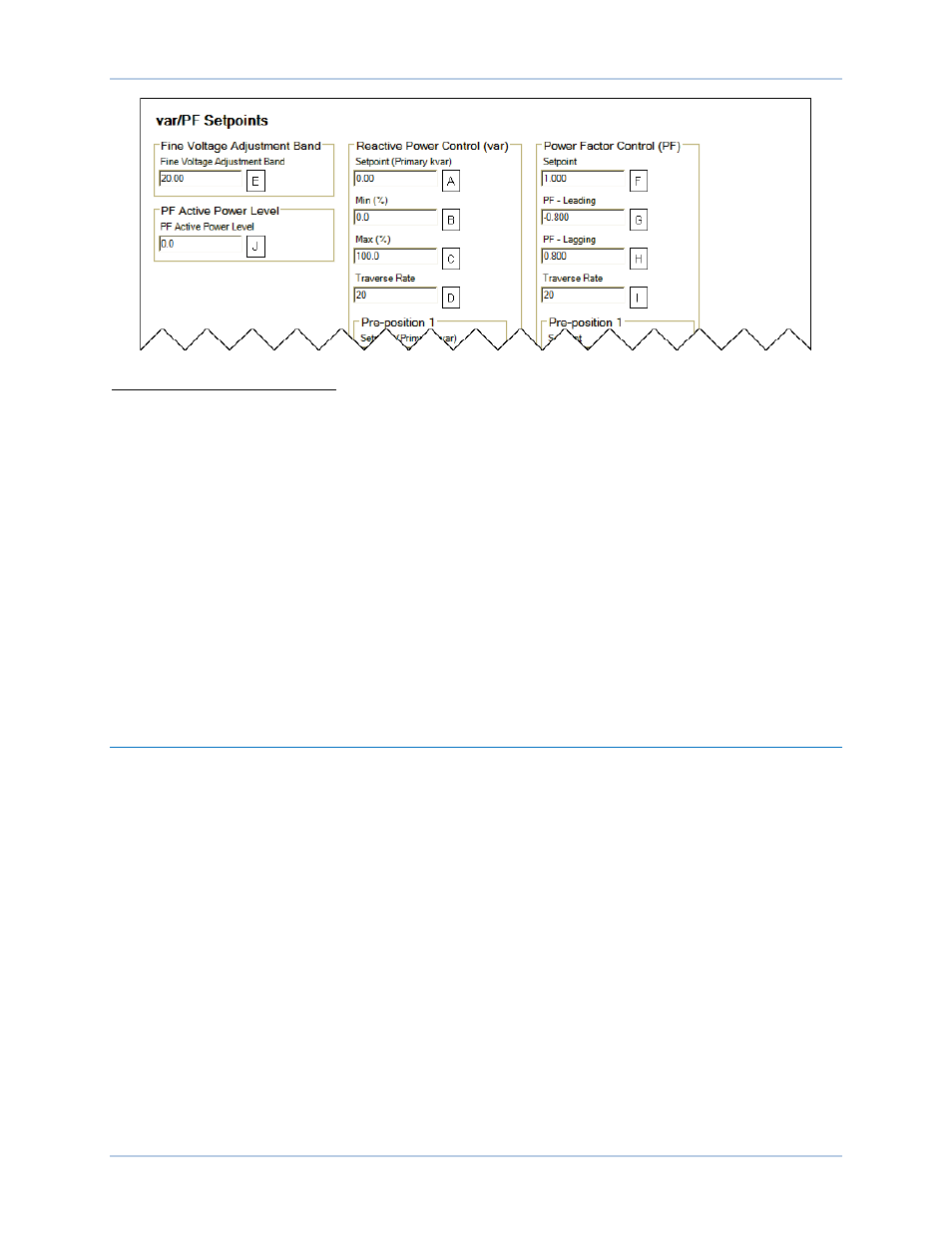

Figure 16. Paramètres de régulation var et Power Factor
A Setpoint (valeur de consigne) : l'échelle de réglage est basée sur les caractéristiques nominales de
l'alternateur et elle est limitée par les paramètres Var Minimum (B) et Var Maximum (C).
B Min (% of rated) (min. (% de la valeur nominale)) : réglable entre -100 et 100 % par incréments de
0,1 %.
C Max (% of rated) (max (% de la valeur nominale)) : réglable entre 0 et 100 % par incréments de 0,1 %.
D Traverse Rate (s) (vitesse de déplacement (s)) : réglable entre 10 et 200 secondes par incréments de
1 seconde.
E Fine Voltage Adjustment Band (bande de réglage fin de la tension) : réglable entre 0 et 30 % par
incréments de 0,01 %.
F PF Setpoint (valeur de consigne FP) : la plage de réglage est déterminée par les paramètres PF Min (B)
et Max (C).
G PF – Leading (avance) : réglable entre –1 et –0,5 par incréments de 0,005.
H PF – Lagging (retard) : réglable entre 0,5 et –0,5 par incréments de 0,005.
I Traverse Rate (s) (vitesse de déplacement (s)) : réglable entre 10 et 200 secondes par incréments de
1 seconde.
J PF Active Power Level (seuil de puissance active FP) : réglable entre 0 et 30 % par incréments de
0,1 %.
Valeurs de consigne de pré-position
Chaque mode de régulation comporte trois valeurs de consigne de pré-position qui permettent de
configurer le système DECS-250 pour des systèmes et des applications multiples. Chaque valeur de
consigne de pré-position peut être attribuée à un contact d'entrée programmable. Lorsque le contact
d'entrée approprié est fermé, la valeur de consigne est entraînée à la valeur de pré-position
correspondante. Chaque fonction de pré-position possède deux paramètres : Setpoint (valeur de
consigne) et Mode. La plage de réglage associée à chaque valeur de consigne
A de pré-position est
identique à celle de la valeur de consigne du mode de contrôle correspondant. Le paramètre Mode B
détermine si le système DECS-250 répond ou non à d'autres commandes de modification de la valeur de
consigne lorsque la commande de pré-position est en cours de confirmation. Si le mode de pré-position
est Release (libération), les commandes de modification du point de consigne peuvent augmenter ou
réduire la valeur de consigne lorsque la commande de pré-position est en cours de confirmation. De plus,
si le mode de pré-position inactif est Release (libération) et que la poursuite interne est activée, la valeur
de pré-position répond à la fonction de poursuite. Si le mode de pré-position est Maintain (maintien), les
commandes suivantes de modification du point de consigne sont ignorées tandis que l'entrée de contact
appropriée est fermée. De plus, si le mode de pré-position inactif est Maintain (maintien) et que la
poursuite interne est activé, le mode non actif maintient la valeur de consigne inactive au niveau de la
valeur de pré-position et outrepasse la fonction de poursuite. Quelques-unes des valeurs de consigne
pour les modes var et FP sont illustrés dans la Figure 17. (Les valeurs de consigne de pré-position des
modes AVR, FCR et FVR sont similaires et ne sont pas représentés ici.)
