9440370990 Rev H 49
diminue en dessous du pourcentage de la valeur de consigne AVR du réglage équilibré A ou lorsque la
composante de tension indirecte augmente au-dessus du pourcentage de la valeur de consigne du
réglage déséquilibré
B de la composante directe de tension.. Un compteur C est démarré lorsque
l'événement se produit. Il permet de retarder l'alarme pendant un délai prédéterminé.
Une condition LOS peut être utilisée pour initier un transfert vers le mode de contrôle (FCR) manuel D . Elle
peut également être configurée dans BESTlogicPlus pour initier d'autres actions. La protection peut être
autorisée et inhibée
E sans modification des paramètres individuels de perte de mesure.
La protection contre la perte de mesure (LOS) est automatiquement inhibée en cas de court-circuit. Un
court-circuit est détecté lorsque le courant mesuré est supérieur à deux fois le courant nominal pour une
connexion TC monophasée et lorsque la composante de courant directe est supérieure à deux fois le
courant nominal pour une connexion TC triphasée.

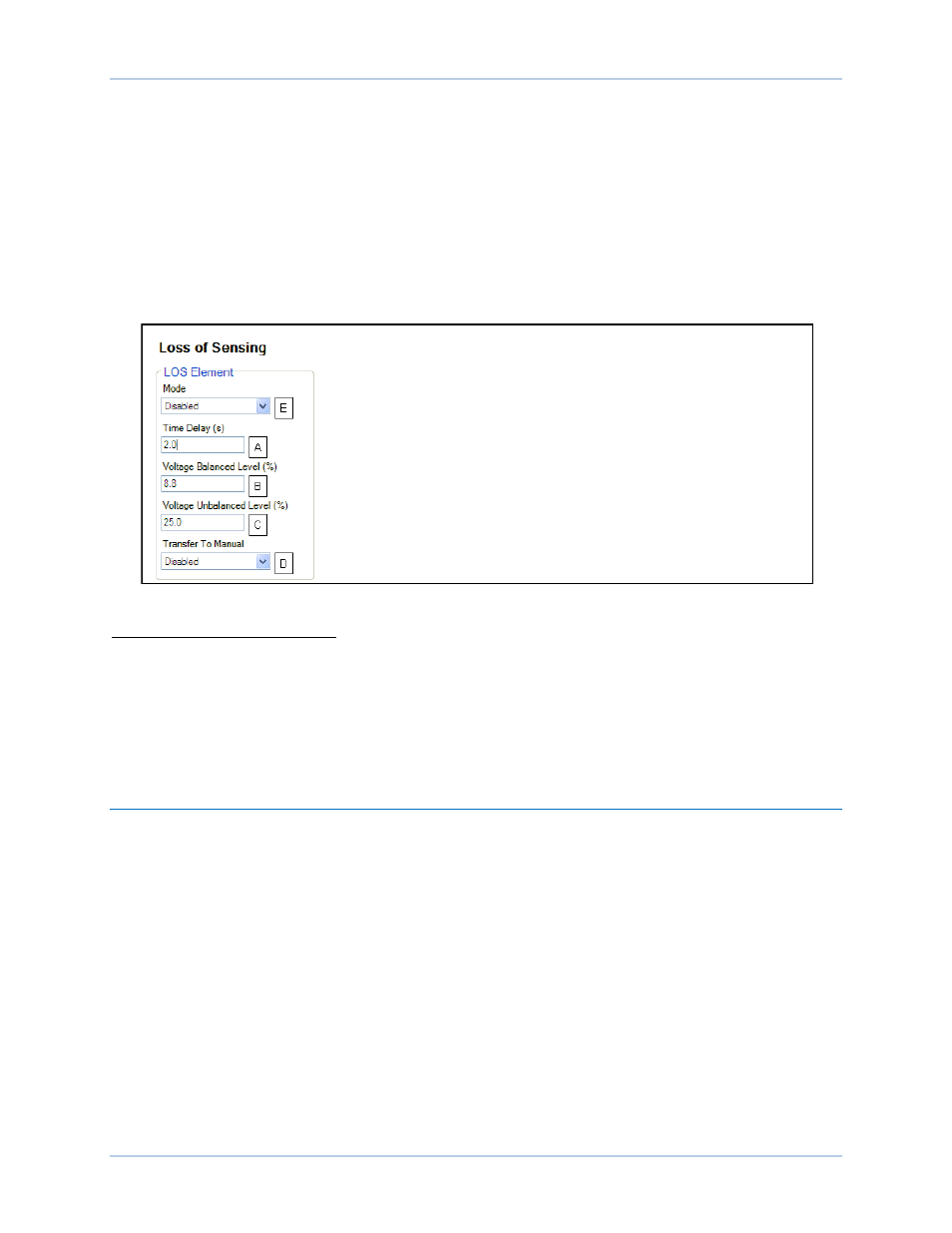

Figure 25. Paramètres de protection contre la perte de mesure
A Voltage Balanced Level (niveau d'équilibre de tension) : réglable entre 0 et 100 % par incréments de
0,1 %.
B Voltage Unbalanced Level (niveau de déséquilibre de tension) : réglable entre 0 et 100 % par
incréments de 0,1 %.
C Time Delay (temporisation) : réglable entre 0 et 30 secondes par incréments de 0,1 seconde.
D Transfer to Manual (transfert vers manuel) : sélectionnez Disabled (inhibé) ou Enabled (autorisé).
E Mode (mode) : sélectionnez Disabled (inhibé) ou Enabled (autorisé).
Protection de fréquence.
Chemin d'accès BESTCOMSPlus ® : Settings Explorer, Protection, Frequency
Chemin d'accès IHM : Settings, Protection, Frequency Protection 81
La fréquence de la tension de sortie de l'alternateur est surveillée pour les conditions de surfréquence et
de sous-fréquence.
Surfréquence
Une condition de surfréquence se produit lorsque la fréquence de la tension de l'alternateur dépasse le
seuil de détection 81O
A pendant une durée égale au paramètre de temporisation 81O B . La protection
contre la surfréquence peut être autorisée et inhibée C sans modification des paramètres de détection et
de temporisation. Des éléments de détection et de déclenchement de surfréquence dans BESTlogicPlus
peuvent être utilisé dans un schéma logique pour initier une action corrective en réponse à cette
condition. Les paramètres de surfréquence dans BESTCOMSPlus sont illustrés dans la Figure 26.
DECS-250 Protection
