9440370990 Rev H

181

Impression d'un fichier BESTlogicPlus

Pour afficher un aperçu avant impression, cliquez sur l'icône Print Preview (aperçu avant impression)
située dans la barre d'outils BESTlogicPlus Programmable Logic (logique programmable BESTlogic
Plus). Pour lancer une impression, cliquez simplement sur l'icône d'imprimante dans le coin supérieur
gauche de l'écran Print Preview (aperçu avant impression).

Vous pouvez ne pas générer d'aperçu et imprimer directement le document en cliquant sur l'icône
d'imprimante qui se trouve dans la barre d'outils BESTlogicPlus Programmable Logic (logique
programmable BESTlogicPlus). La boîte de dialogue de sélection Select Views to Print (sélection des
écrans à imprimer) s'affiche. La boîte de dialogue Print (Imprimer) de Windows s'ouvre pour vous
permettre de définir les propriétés de l'imprimante. Sélectionnez les paramètres nécessaires et cliquez
sur le bouton Print (Imprimer).

À l'aide de l'icône Page Setup (Configurer la page) de la barre d'outils BESTlogicPlus Programmable
Logic (logique programmable BESTlogicPlus), vous pouvez sélectionner les caractéristiques suivantes :
Paper Size (taille du papier), Paper Source (source de l'alimentation), Orientation (orientation) et Margins
(marges)
.

Effacement du diagramme logique à l'écran

Pour effacer le diagramme logique affiché à l'écran, appuyez sur le bouton Clear (effacer).

Exemples du fonctionnement du logiciel BESTlogic™Plus

Exemple 1 - Connexions du bloc de logique GOVR

La Figure 134 illustre le bloc de logique GOVR et les deux blocs de logique de sortie. La sortie 6
(Output 6) est active lorsque le régulateur de vitesse est augmenté et la sortie 9 (Output 9) est active
lorsque le régulateur de vitesse est diminué..

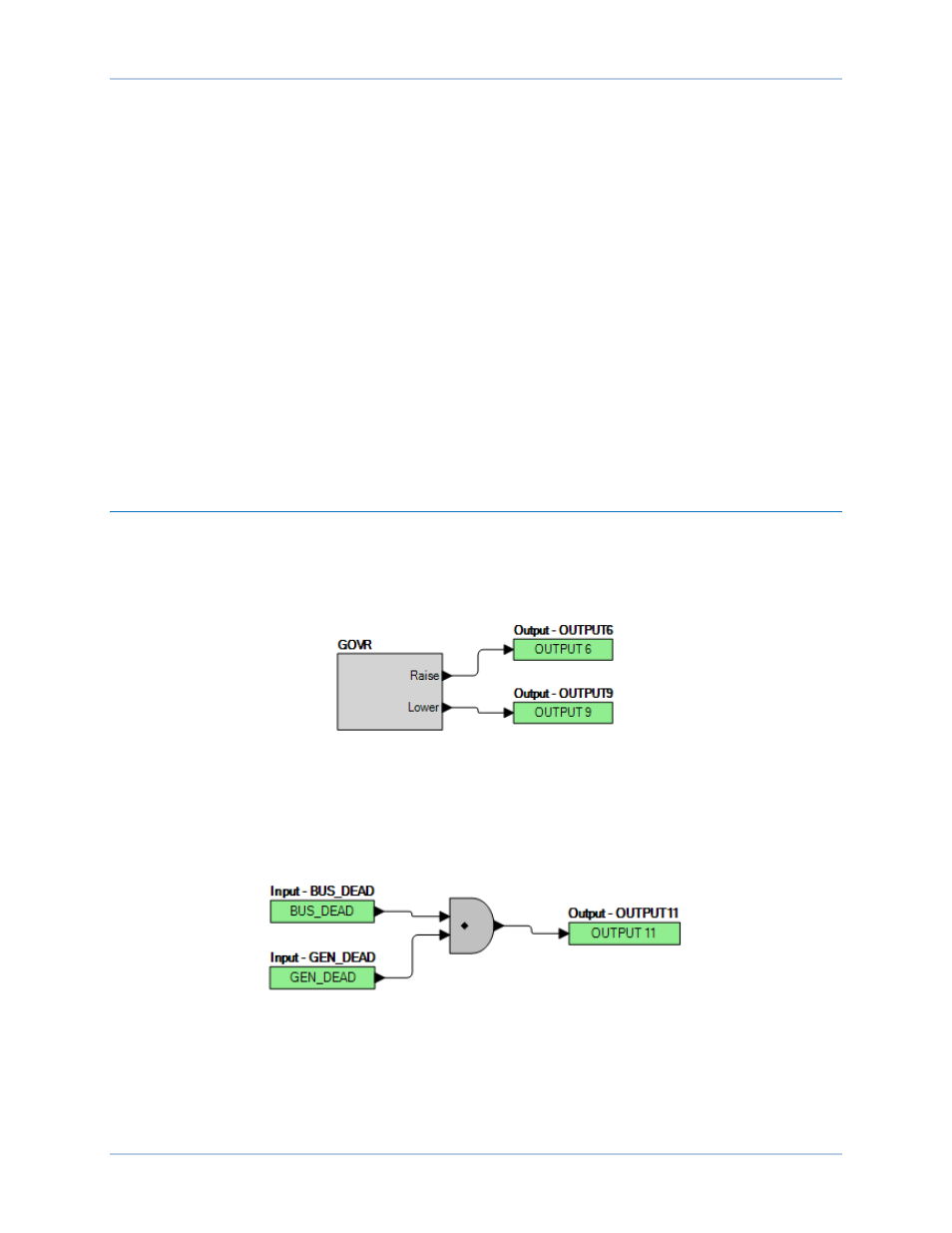

Figure 134. Exemple 1 - Connexions du bloc de logique GOVR

Exemple 2 - Connexions de porte AND

La Figure 135 représente une connexion de porte AND standard. Dans cet exemple, la sortie 11
(Output 11) devient active lorsque le réseau et l'alternateur sont « morts ».

Figure 135. Exemple 2 - Connexions de porte AND

DECS-250

BESTlogic™Plus
