9440370990 Rev H

357

Note

1. Si le module AEM-2020 offre une extrémité de réseau J1939, une

résistance de 120

Ω, ½ watt, doit être installée entre les bornes

P1- LO (CANL) et P1- HI (CANH).

2. Si le module AEM-2020 ne fait pas partie du réseau J1939, la

longueur du raccord connectant le module AEM-2020 au réseau
ne doit pas excéder 914 mm (3 ft).

3. La longueur maximum du réseau, à l'exclusion des raccords, ne

doit pas dépasser 40 m (131 ft).

4. Le blindage J1939 doit être raccordé à la terre à un seul endroit.

S'il existe un autre point de mise à la terre, il ne faut pas
connecter le blindage au module AEM-2020.

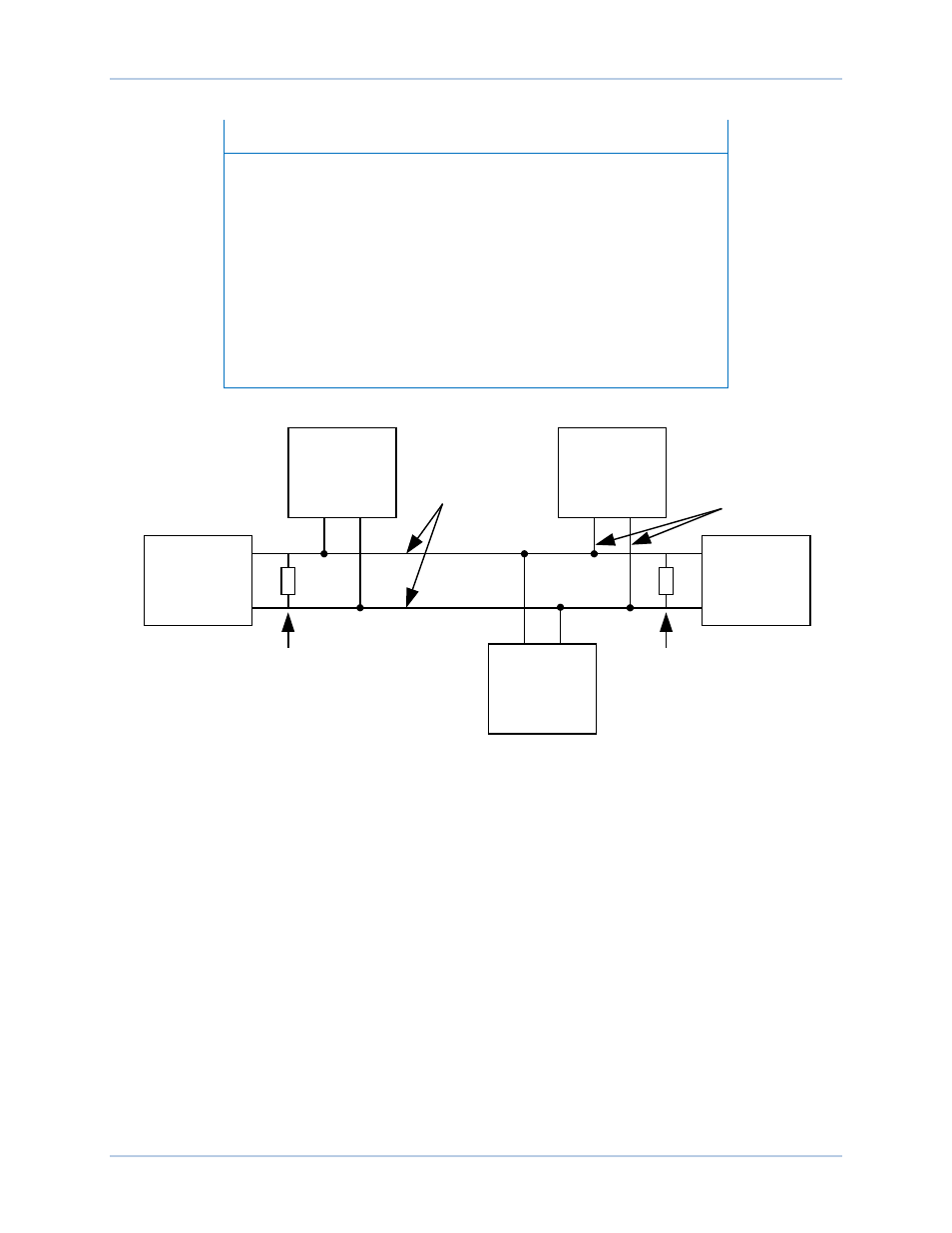

Figure 173. Interface pour bus CAN avec le module AEM-2020 fournissant une extrémité du réseau

CEM-2020

(Optional)

AEM-2020

Other

Devices

P0064-08

Genset

120 ohm

Termination

CAN-H

CAN-L

DECS-250

120 ohm

Termination

Bus

Stub

DECS-250

Module d'extension analogique
