9440370990 Rev H 183
Communication
Communication locale
Un port USB type B permet de connecter le système DECS-250 à un PC doté de BESTCOMSPlus® pour
une communication locale à court terme. Ce mode de communication est utile pour la configuration des
paramètres et la mise en service du système. Le port USB se situe sur le panneau avant et il est décrit
dans la section Contrôles et indicateurs de ce manuel. Un pilote USB pour le DECS-250 est
automatiquement installé sur votre PC lors de l'installation de BESTCOMSPlus. Le chapitre Logiciel
BESTCOMSPlus de ce manuel fournit des informations sur l'établissement d'une communication entre
BESTCOMSPlus et le DECS-250.
Attention
Selon les directives définies dans les normes USB, le port USB
présent sur ce dispositif n'est pas isolé. Pour éviter tout
endommagement d'un PC ou d'un ordinateur portable connecté, le
système DECS-250 doit être correctement mis à la terre.
Communication avec un second DECS
Chemin d'accès BESTCOMSPlus : Settings Explorer, Communications, RS232 Setup
Chemin d'accès IHM : Settings, Communications, RS232 Setup.
La communication avec un second DECS permet de mener à bien la poursuite des valeurs de consigne
de régulation dans une application DECS double ou redondante. La poursuite externe des valeurs de
consigne est possible entre un DECS-250 et un second DECS-250 ou entre un DECS-250 et un DECS-
200.
Tous les contrôleurs DECS mentionnés ici utilisent un connecteur femelle DB-9 (RS-232) pour la
communication avec un second DECS. Sur le DECS-250, ce connecteur se situe sur le panneau droit et il
est décrit dans la section Contrôles et indicateurs de ce manuel. Un câble mesurant 1,5 mètre, référence
9310300032, est disponible pour connecter deux contrôleurs DECS.
Les paramètres de communication du port RS-232 sont illustrés dans la Figure 136 ; il s'agit de la vitesse
de transmission
A , du nombre de bits par caractère B , de la parité C et du nombre de bits d'arrêt D . Lorsque
vous connectez le DECS-250 à un DECS-200, vous devez vous assurer que les paramètres de
communication du DECS-200 correspondent à ceux du DECS-250.

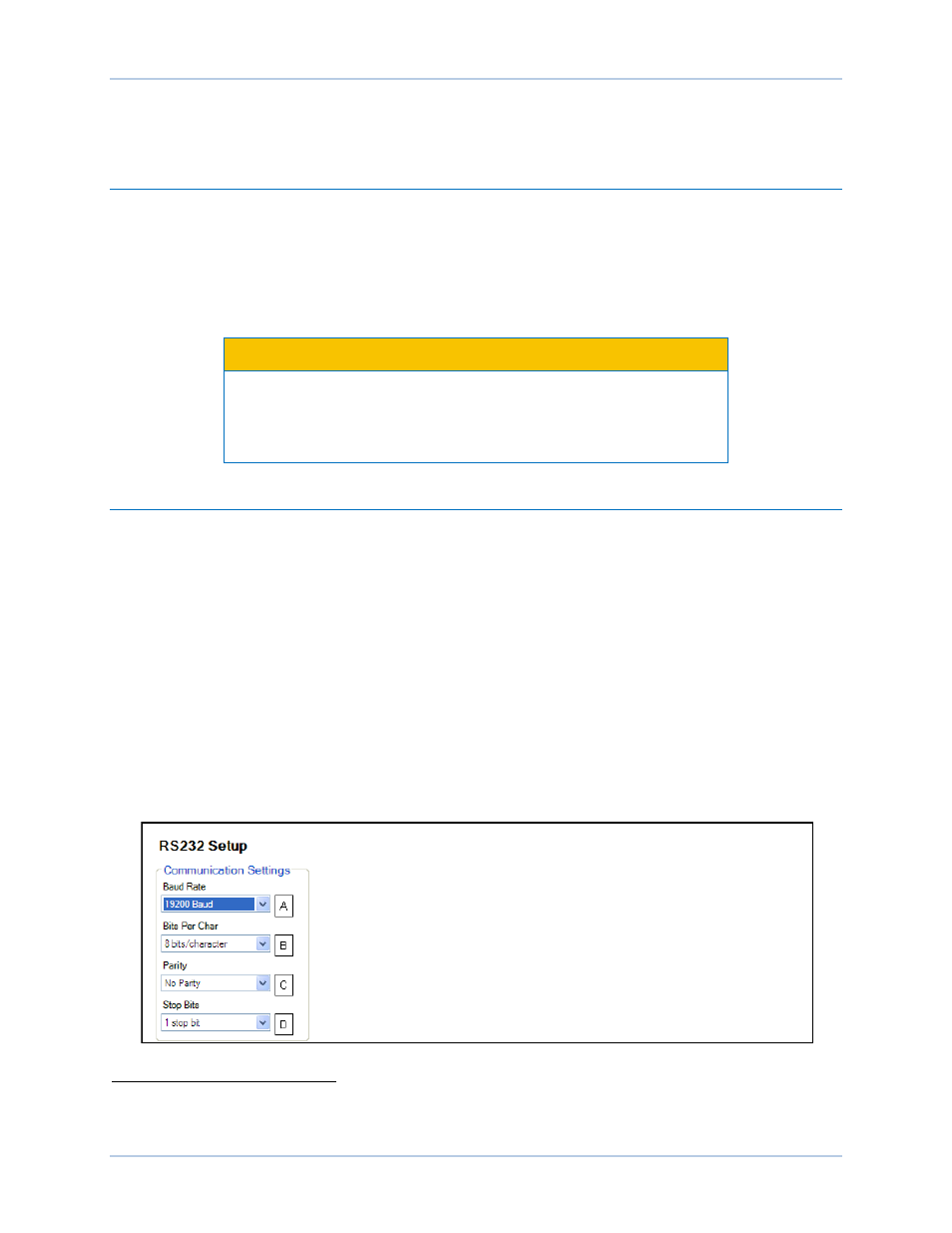

Figure 136. RS232 Setup (configuration RS232)
A Baud Rate (vitesse de transmission) : sélectionnez 4800, 9600, 19200, 38400, 57600 ou 115200.
B Bits Per Char (bits par caractère) : sélectionnez 7 ou 8 bits par caractère.
C Parity (parité) : sélectionnez Even (Paire), Odd (Impair) ou No parity (Sans parité)
DECS-250 Communication
