184

9440370990 Rev H

D

Stop Bits (bits d’arrêt) : sélectionnez 1 stop bit (1 bit d'arrêt) ou 2 stop bits (2 bits d'arrêt).

Communication Modbus

Chemin d'accès BESTCOMSPlus

®

: Settings Explorer, Communications, Modbus Setup

Chemin d'accès IHM : non disponible par l'intermédiaire de l'interface IHM.

Le système DECS-250 prend en charge le mode RS-485 et le mode Modbus/TCP (Ethernet) en même
temps. Les registres de communication Modbus du DECS-250 sont répertoriés et définis dans la section
Communication Modbus de ce manuel.

Les paramètres Modbus pour RS-485 et Ethernet sont illustrés dans la Figure 137 ; il s'agit de l'ID unité
RS-485

A

, du délai de réponse RS-485

B

et de l'ID unité Ethernet

C

.

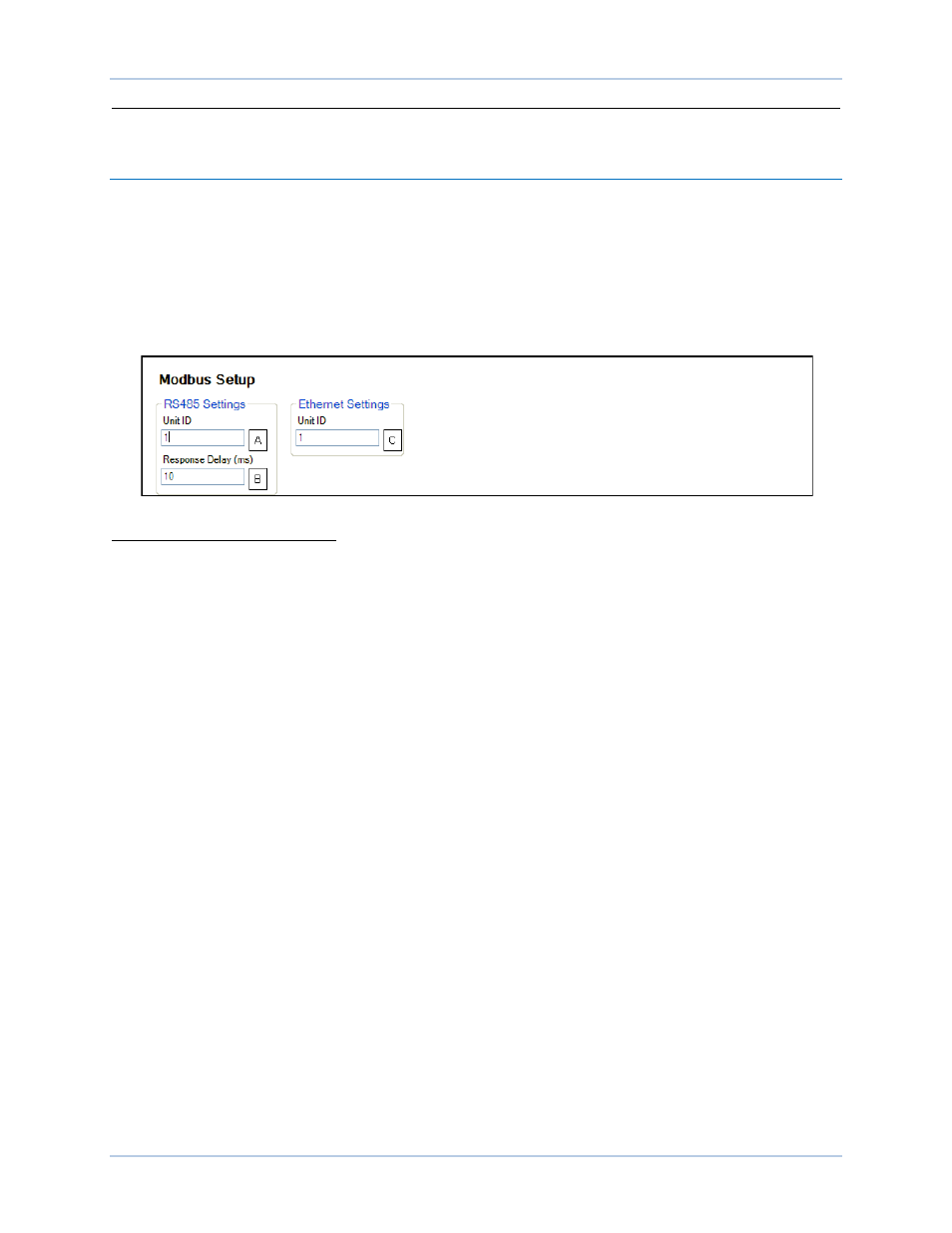

Figure 137. Configuration Modbus

A

RS-485 Unit ID (ID unité RS-485) : réglable entre 1 et 247 par incréments de 1.

B

RS-485 Response Delay (délai de réponse RS-485) : réglable entre 10 et 10 000 ms par incréments de

10 ms.

C

Ethernet Unit ID (ID unité Ethernet) : réglable entre 1 et 247 par incréments de 1.

Port RS-485

Chemin d'accès BESTCOMSPlus

®

: Settings Explorer, Communications, RS-485 Setup

Chemin d'accès IHM : Settings, Communications, RS-485 Setup

Le port RS-485 utilise le protocole RTU (remote terminal unit ou unité de terminal à distance) Modbus
pour les communications interrogées avec d'autres dispositifs en réseau, ainsi que pour la signalisation et
le contrôle à distance grâce à un panneau d'affichage interactif IDP-800. Les bornes du port RS-485 se
situent sur le panneau gauche et sont identifiées comme RS-485 A, B et C. Elles remplissent
respectivement les fonctions de borne envoi/réception A, de borne envoi/réception B et de borne de terre
du signal. La Figure 138 représente les connexions RS-485 standards lorsque plusieurs contrôleurs
DECS-250 communiquent sur un réseau Modbus.

Communication

DECS-250
