9440370990 Rev H 361

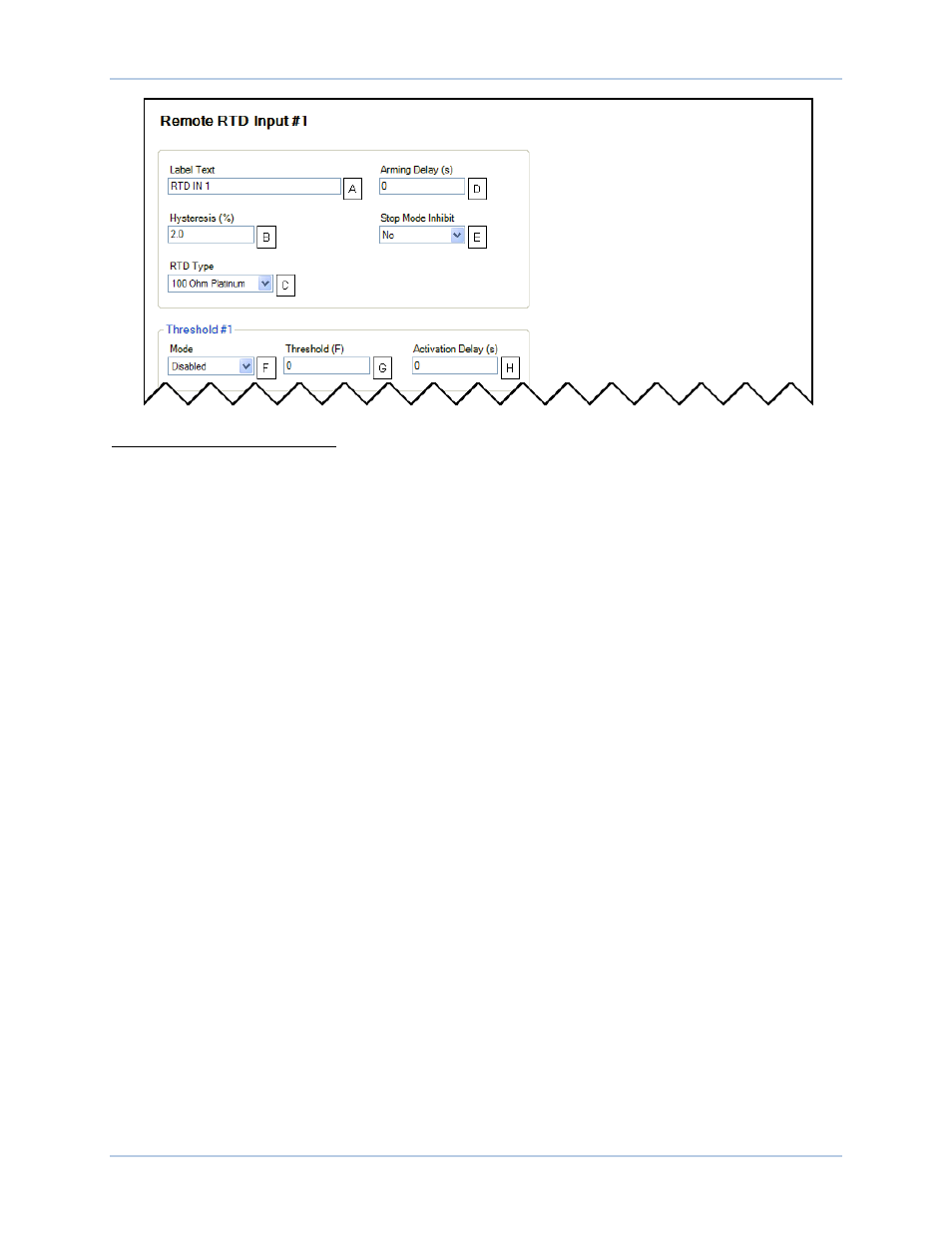

Figure 177. Paramètres d'entrée RTD déportée
A Label Text (texte de l'étiquette) : chaîne de caractères alphanumériques comportant 64 caractères au
maximum.
B Hysteresis (hystérésis) : réglable entre 0 et 100 % par incréments de 0,1 %.
C RTD Type (type RTD) : 100 Ohm Platinum (platine 100 ohm) ou 10 Ohm Copper (cuivre 100 ohm).
D Arming Delay (délai d'armement) : réglable entre 0 et 300 s par incréments de 1 s.
E Stop Mode Inhibit (inhibition en mode arrêt) : Yes (oui) ou No (non).
F Mode : http://www.lepoint.fr/monde/argentine-une-serie-de-lynchages-font-reagir-les-autorites-08-04-
2014-1810106_24.phpDisabled (inhibé), Over (sur) ou Under (sous).
G Threshold (seuil) :
–58 à +482°F par incréments de 1°F.
H Activation Delay (délai d'activation) : réglable entre 0 et 300 s par incréments de 1 s.
Entrées thermocouples
Chemin d'accès BESTCOMSPlus : Settings, Programmable Inputs, Remote Thermocouple Inputs
Chemin d'accès IHM : Settings, Programmable Inputs, Remote Thermocouple Inputs
Le module AEM-2020 fournit deux entrées thermocouples. Les entrées thermocouples sont toujours
surveillées et leur état est affiché dans les écrans de mesures appropriés. Pour faciliter l'identification des
entrées thermocouples, une désignation personnalisée par l'utilisateur
A peut être attribuée à chaque
entrée.
Sélectionnez la valeur d'hystérésis B nécessaire pour éviter une commutation rapide de l'alarme. Un délai
d'armement C réglable par l'utilisateur permet de configurer la surveillance du seuil d'entrée thermocouple
selon l'une des deux méthodes suivantes. (1) Lorsque le délai d'armement est défini sur zéro, le
surveillance du seuil est effectuée en permanence, que l'excitation soit activée ou non. (2) Lorsque le
délai d'armement est défini sur une valeur autre que zéro, la surveillance du seuil commence à
l'expiration du délai d'armement après l'exécution du démarrage du système. Une alarme hors plage,
configurée dans l'écran Alarm Configuration, Alarms (configuration des alarmes, alarmes) de
BESTCOMSPlus, alerte l'utilisateur lorsqu'un câble d'entrée thermocouple est ouvert ou endommagé.
Lorsqu'elle est activée, l'option Stop Mode Inhibit
D (inhibition en mode arrêt) désactive la protection des
entrées thermocouples à l'arrêt de l'excitation.
Chaque entrée thermocouple peut être configurée de manière indépendante pour le mode Over (sur) ou
Under (sous)
E pour émettre une alarme lorsque le signal d'entrée thermocouple tombe en dessous du
seuil F . Les alarmes sont configurées dans l'écran Alarm Configuration, Alarms (configuration des alarmes,
alarmes) de BESTCOMSPlus. Un paramètre de délai d'activation G défini par l'utilisateur diffère la
signalisation de l'alarme après le dépassement du seuil.
Vous pouvez intégrer les entrées thermocouples déportées dans un schéma logique programmable
BESTlogicPlus en les sélectionnant à partir du groupe I/O (entrées/sorties) dans BESTlogicPlus. Pour
plus d'informations, consultez la section BESTlogicPlus.
