9440370990 Rev H 17

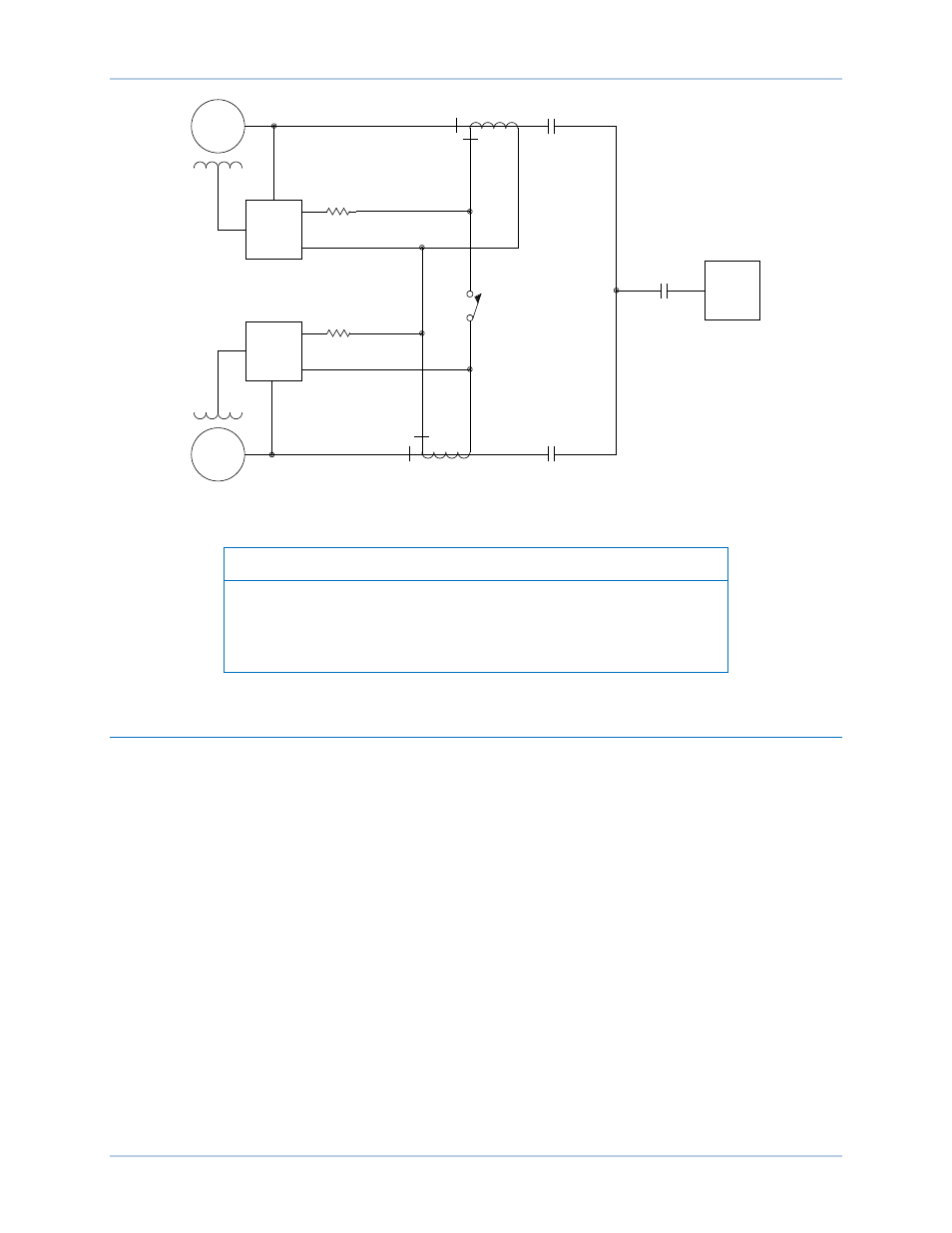

Figure 7. Branchements pour la compensation de courant croisé
Note
Si une machine est mise hors ligne, l'enroulement secondaire du TC
de compensation de courant croisé de la machine doit être court-
circuité. Sinon, la configuration de compensation de courant croisé ne
fonctionnera pas.
Tension du réseau
La surveillance de la tension du réseau permet la détection de la perte de mesure du réseau, l'égalisation
des tensions de l'alternateur et du réseau et la synchronisation de l'alternateur avec le réseau/service
public. Ces fonctions sont traitées dans le chapitre Synchroniseur du présent manuel. Une mesure
triphasée de tension du réseau est appliquée aux bornes B1, B2 et B3 de l'alternateur. Cette mesure de
tension est généralement appliquée à travers un transformateur de tension fourni par l'utilisateur, mais
elle peut être appliquée directement. Ces bornes acceptent des branchements triphasés (3 fils) aux
bornes B1 (A), B2 (B) et B3 (C) ou des branchements monophasés aux bornes B3 (C) et B1 (A).
L'entrée de mesure de tension du réseau accepte une tension maximale de 600 Vca et a une charge
inférieure à 1 VA.
Les tensions primaires et secondaires du transformateur sont saisies dans les paramètres que le système
DECS-250 utilise pour interpréter la mesure de tension appliquée. Pour plus d'informations sur la
configuration du système DECS-250 pour la mesure de tension du réseau, reportez-vous au chapitre
Configuration du présent manuel.
Les branchements de mesure de tension du réseau standard sont illustrés dans la Figure 8.
GEN 1
GEN 2
CCCT+
CCCT–
DECS-250
CCCT+
CCCT–
CT
CT
LOAD CCC
Enable
Contact
P0062-47
DECS-250
1 ohm
1 ohm
DECS-250 Voltage and Current Sensing
