Note
Si la consignation d'un historique est en cours, il est impossible de déclencher
un autre historique.
Les caractéristiques de réponse affichées dans l'écran Step Response
Analysis (analyse de réponse transitoire) ne sont pas automatiquement mises
à jour lorsque le mode de fonctionnement du système DECS-250 est commuté
de manière externe. Cet écran doit être mis à jour manuellement par sa
fermeture puis sa réouverture.
Paramètres AVR, FCR et FVR
Les onglets AVR, FCR et FVR comportent des commandes similaires pour l'application des changements
de pas à leurs valeurs de consigne respectives. Les commandes de l'onglet AVR sont illustrées dans la
Figure 161. Le fonctionnement des commandes des onglets AVR, FCR, et FVR est décrit ci-dessous.
Les changements de pas qui augmentent ou réduisent la valeur de consigne sont appliqués à l'aide du
bouton d'augmentation (flèche vers le haut) ou de réduction (flèche vers le bas). Les zones de
changement de pas (l'une pour l'augmenter et l'autre pour la réduire) permettent de définir le pourcentage
de modification de la valeur de consigne qui est appliqué lorsque l'utilisateur clique sur le bouton
d'augmentation ou de réduction. Une zone de valeur de consigne en lecture seule indique la valeur de la
consigne actuelle et celle de la nouvelle consigne lors d'un changement de pas. Un bouton permet de
rétablir la consigne à sa valeur initiale avant le changement de pas. Cette valeur initiale est la valeur de
consigne définie dans la section Setpoints (valeurs de consigne) de l'écran Metering Explorer (affichage
des mesures) de BESTCOMSPlus
® . Elle est affichée dans la zone en lecture seule située à côté du
bouton.

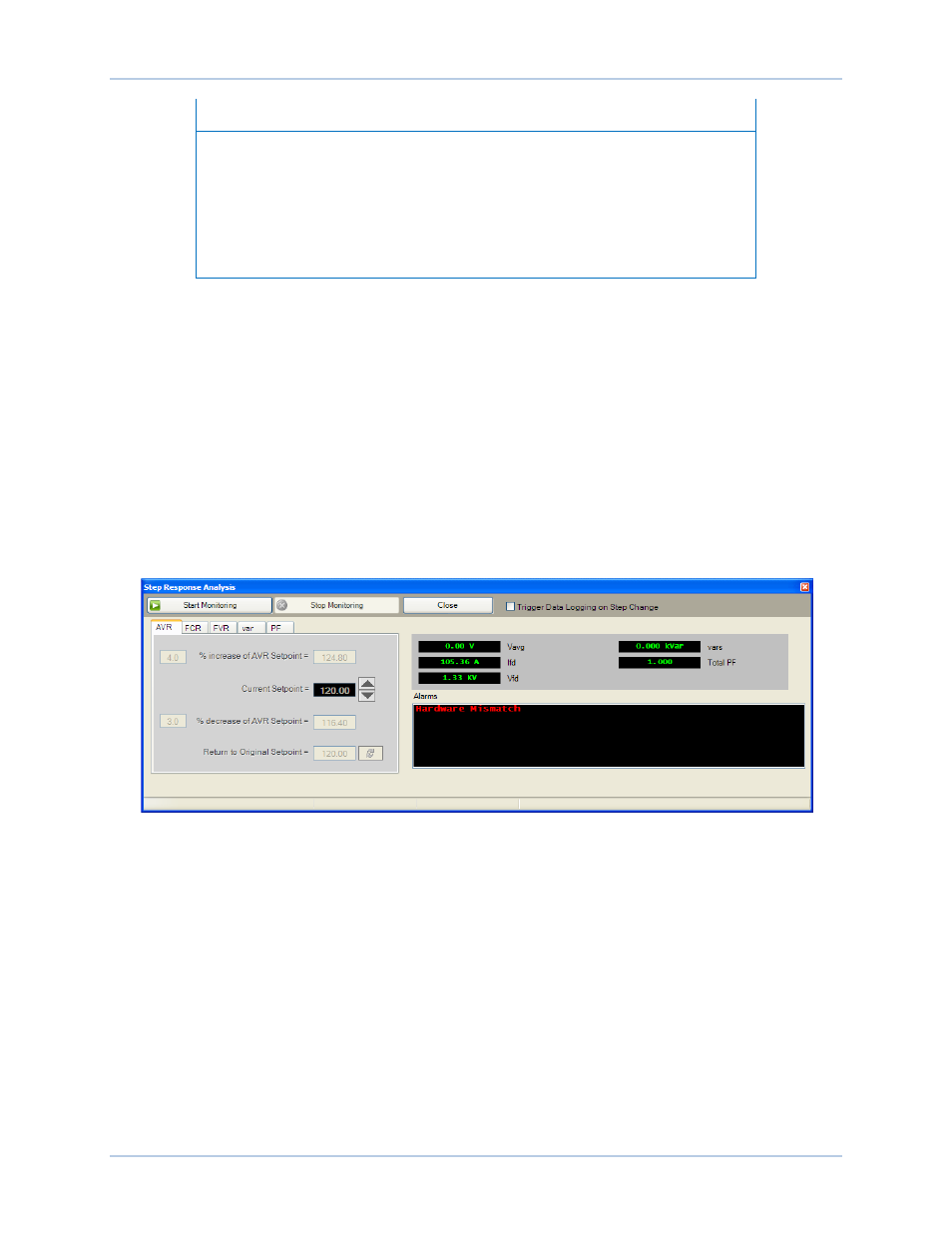

Figure 161. Step Response Analysis (analyse de réponse à un échelon) - Onglet AVR
Onglets var et PF
Les onglets var et PF comportent des contrôles similaires pour l'application des changements de pas à
leurs valeurs de consigne respectives. Les commandes de l'onglet PF sont illustrées dans la Figure 162.
Le fonctionnement des commandes des onglets var et PF est décrit ci-dessous.
DECS-250 Testing
