9440370990 Rev H 55

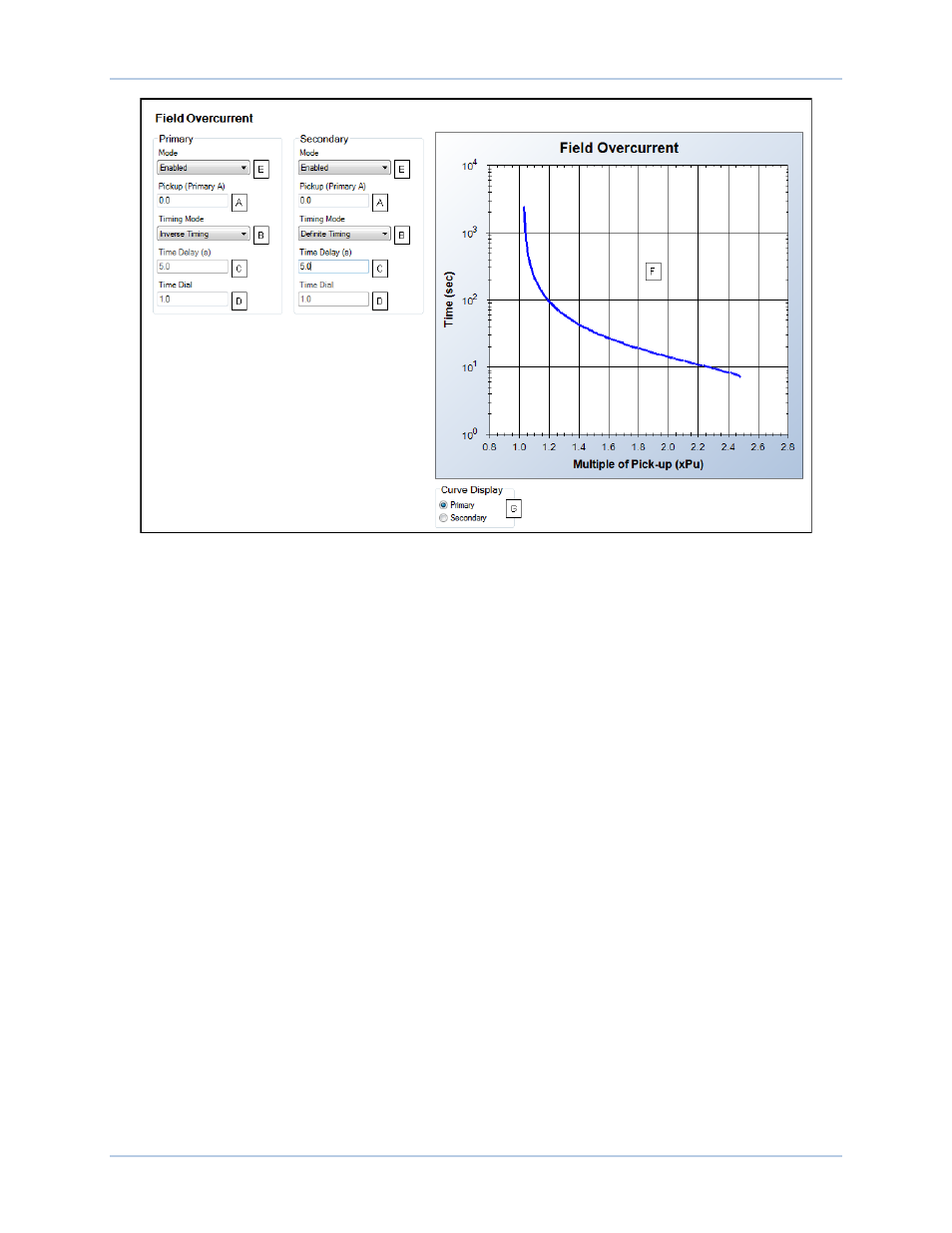

Figure 32. Paramètres de protection contre la surintensité d'excitation
A Field Overcurrent Pickup (détection de la surintensité d'excitation) (A) : réglable entre 0 et 22 Acc par
incréments de 0,1 Acc.
B Timing Mode (mode de temporisation) : sélectionnez Definite Timing (temporisation constante) ou
Inverse Timing (temporisation inverse)
C Field Overcurrent Time Delay (temporisation de la surintensité d'excitation) (s) : réglable entre 0 ou 5 et
60 secondes par incréments de 0,1 seconde.
D Field Overcurrent Time Dial (cadran de temps de la surintensité d'excitation) : réglable entre 0,1 et 20
par incréments de 0,1.
E Field Overcurrent Mode (mode surintensité d'excitation) : sélectionnez Disabled (inhibé) ou Enabled
(autorisé).
F Courbe de détection de surintensité d'excitation inverse.
G Options d'affichage de la courbe.
Surveillance des diodes de l'excitatrice
La fonction Surveillance des diodes de l'excitatrice (EDM, exciter diode monitor) surveille l'état des semi-
conducteurs de puissance d'une excitatrice sans bague-balais en contrôlant le courant d'excitation de
l'excitatrice. La fonction EDM détecte à la fois les diodes tournantes ouvertes et court-circuitées dans le
pont de l'excitatrice. Les paramètres EDM sont illustrés dans la Figure 33. Lors de la mise en œuvre de la
fonction de contrôle EDM (Exciter Diode Monitor), il est impératif que l'utilisateur connaisse et spécifie le
nombre de pôles de l'armature de l'excitatrice et du rotor de l'alternateur. Pour que la détection des
diodes ouvertes soit fiable, le rapport du nombre de pôle de l'excitatrice sur l'alternateur
G doit être de 1.5
ou plus, et le niveau de courant d'excitation ne doit pas être inférieur à 1,5 Acc. Un calculateur du nombre
de pôle, disponible dans BESTCOMSPlus
® , peut être utilisé pour calculer le rapport du nombre de pôles à
partir du nombre de pôles de l'armature de l'excitatrice et du rotor de l'alternateur.
