9440370990 Rev H

109

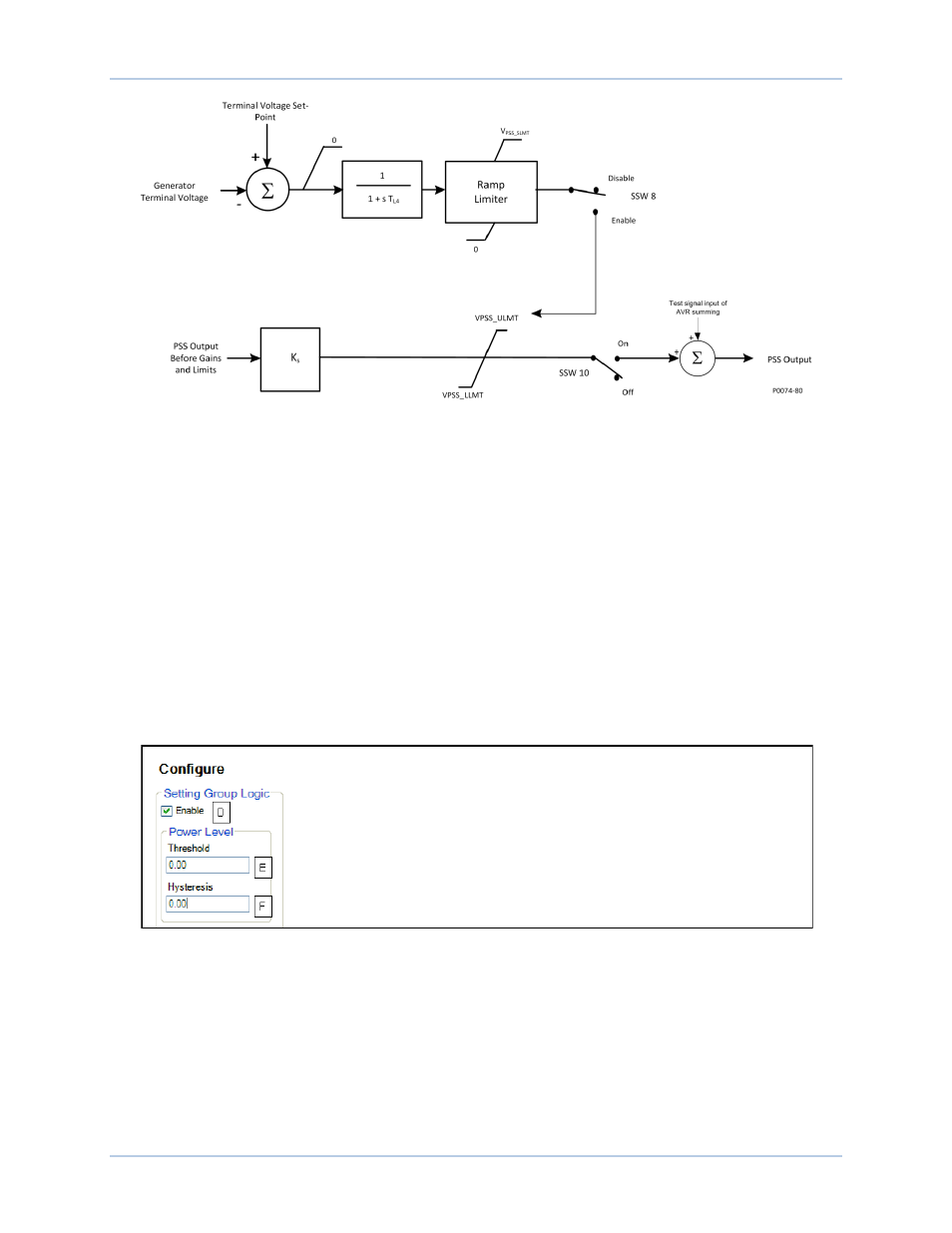

Figure 933. Étape de sortie

Limiteur de tension de sortie

Le module PSS fonctionnant sur le principe de la modulation de l'excitation, son action peut être contrée
par les tentatives du régulateur de tension pour maintenir la tension de sortie dans une bande de
tolérance. Pour éviter de créer une condition de surtension, le PSS est doté d'un limiteur de tension de
sortie (représenté dans la Figure 92) qui réduit la limite supérieure de sortie à zéro lorsque la tension de
l'alternateur dépasse le point de consigne de tension de sortie

QQ

. Le limiteur de tension de sortie est

activé et désactivé par le commutateur logiciel SSW 8

RR

. Le point de consigne de limite est normalement

sélectionné de manière à ce que le limiteur élimine toute contribution du PSS avant toute mise en œuvre
de la protection temporisée de surtension ou de rapport tension/fréquence (V/Hz).

Le limiteur réduit la limite supérieure du stabilisateur, V

PSS_ULMT

, à un rapport fixe jusqu'à ce que la valeur

zéro soit atteinte ou que la surtension soit éliminée. Le limiteur ne réduit pas la référence AVR en
dessous de son niveau normal. Il n'interfère pas avec le contrôle de la tension du système durant les
conditions de perturbations. Le signal d'erreur (tension de sortie moins le point de départ de la limite) est
traité par un filtre passe-bas conventionnel pour réduire l'effet des bruits de mesure. Le filtre passe-bas
est contrôlé par une constante de temps

SS

.

Figure 94. Paramètres de configuration du PSS

DECS-250

Stabilisateur de système de puissance
