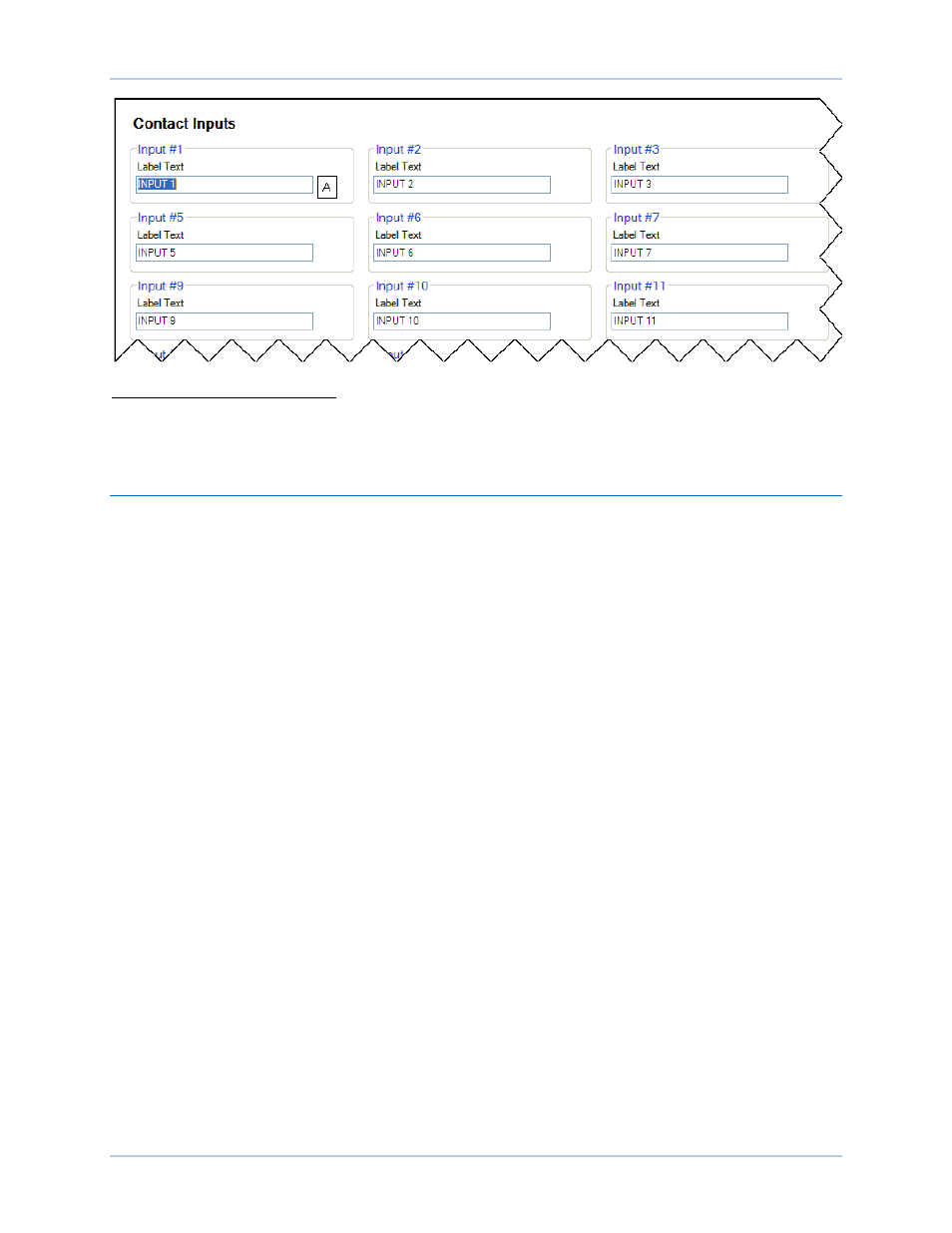

Figure 23. Texte de l'étiquette des contacts d'entrée
A Label Text (texte de l'étiquette) : saisissez une chaîne de 64 caractères alphanumériques maximum.
Une illustration des bornes d'entrée programmables est fournie dans la section Borniers et connecteurs.
Contacts de sortie
Chemin d'accès BESTCOMSPlus ® : Settings Explorer, Programmable Outputs, Contact Outputs
Chemin d'accès IHM : non disponible par l'intermédiaire de l'interface IHM.
Les contacts de sortie du système DECS-250 se composent d'une sortie « chien de garde » dédiée et de
11 sorties programmables. 18 contacts de sortie supplémentaires sont disponibles avec le module
d'extension de contacts CEM-2020. Le module CEM-2020 en option fournit 24 contacts de sortie
supplémentaires. Merci de prendre contact avec Basler Electric pour toute information de commande.
Sortie « chien de garde »
Cette sortie SPDT (forme C) change d'état dans les conditions suivantes :
•
Perte de la puissance de contrôle
•
Interruption de l'exécution normale du firmware
•
Le transfert/déclenchement sur « chien de garde » est affirmé dans BESTlogicPlus.
Les connexions de la sortie « chien de de garde » sont reliées aux bornes WTCHD1 (normalement
ouverte), WTCHD (commune) et WTCHD2 (normalement fermée).
Sorties programmables
Les 11 contacts de sortie normalement ouverts programmables peuvent être configurés pour signaler
l'état système, les alarmes actives et les fonctions de protection et de limiteur actives du contrôleur
DECS-250. Par le biais de la logique programmable BESTlogicPlus, ces sorties peuvent être utilisées
dans un schéma logique configuré par l'utilisateur pour contrôler et indiquer divers états du système et
éventualités. Pour toute information relative à l'utilisation des sorties programmables dans un schéma
logique, reportez-vous à la section Logique programmable BESTlogicPlus.
Pour faciliter l'identification des contacts de sortie programmables, vous pouvez leur attribuer un nom
personnalisé
A se rapportant aux fonctions de votre système. La Figure 24 représente l'écran
BESTCOMSPlus Contact Outputs (Contats de sortie) dans lequel chacune des 12 sorties est affectée
d'un nom personnalisé.
