9440370990 Rev H 59
c Power Input Configuration: en lecture seule
Protection de vérification de synchronisation.
Chemin d'accès BESTCOMSPlus : Settings Explorer, Protection, Sync Check (25)
Chemin d'accès IHM : Settings, Protection, Sync Check (25)
Attention
Les fonctions de vérification de synchronisation et de synchroniseur
automatique du système DECS-250 partageant les circuits internes, la
fonction de vérification de synchronisation n'est pas disponible lorsque
l'option de style de synchroniseur automatique est sélectionnée.
Lorsqu'elle est autorisée A , la fonction de vérification de synchronisation (25) supervise la synchronisation
automatique ou manuelle de l'alternateur contrôlé avec un réseau/service public. Durant la
synchronisation, la fonction 25 compare les différences de tension
B , d'angle de glissement C et de
fréquence de glissement D entre l'alternateur et le réseau. Lorsque les différences alternateur/réseau
diminuent en dessous de la valeur de chaque paramètre, l'état de la sortie virtuelle 25 devient VRAI.
Cette sortie virtuelle peut être configurée (dans BESTlogicPlus) pour indiquer un contact de sortie du
système DECS-250. Ce contact de sortie peut ensuite activer la fermeture d'un disjoncteur reliant
l'alternateur au bus.
Un paramètre de compensation d'angle E est fourni pour compenser le décalage de phase causé par les
transformateurs dans le système. Pour obtenir de plus amples informations sur le paramètre de
compensation d'angle, consultez le chapitre Synchroniseur.
Lorsque la case du paramètre Gen Freq > Bus Freq F (fréq. alter. > fréq. rés.) est cochée, l'état de la sortie
virtuelle 25 devient VRAI seulement si la fréquence de l'alternateur est supérieure à la fréquence du
réseau.
Les paramètres de protection de la vérification de synchronisation sont illustrés dans la Figure 35.

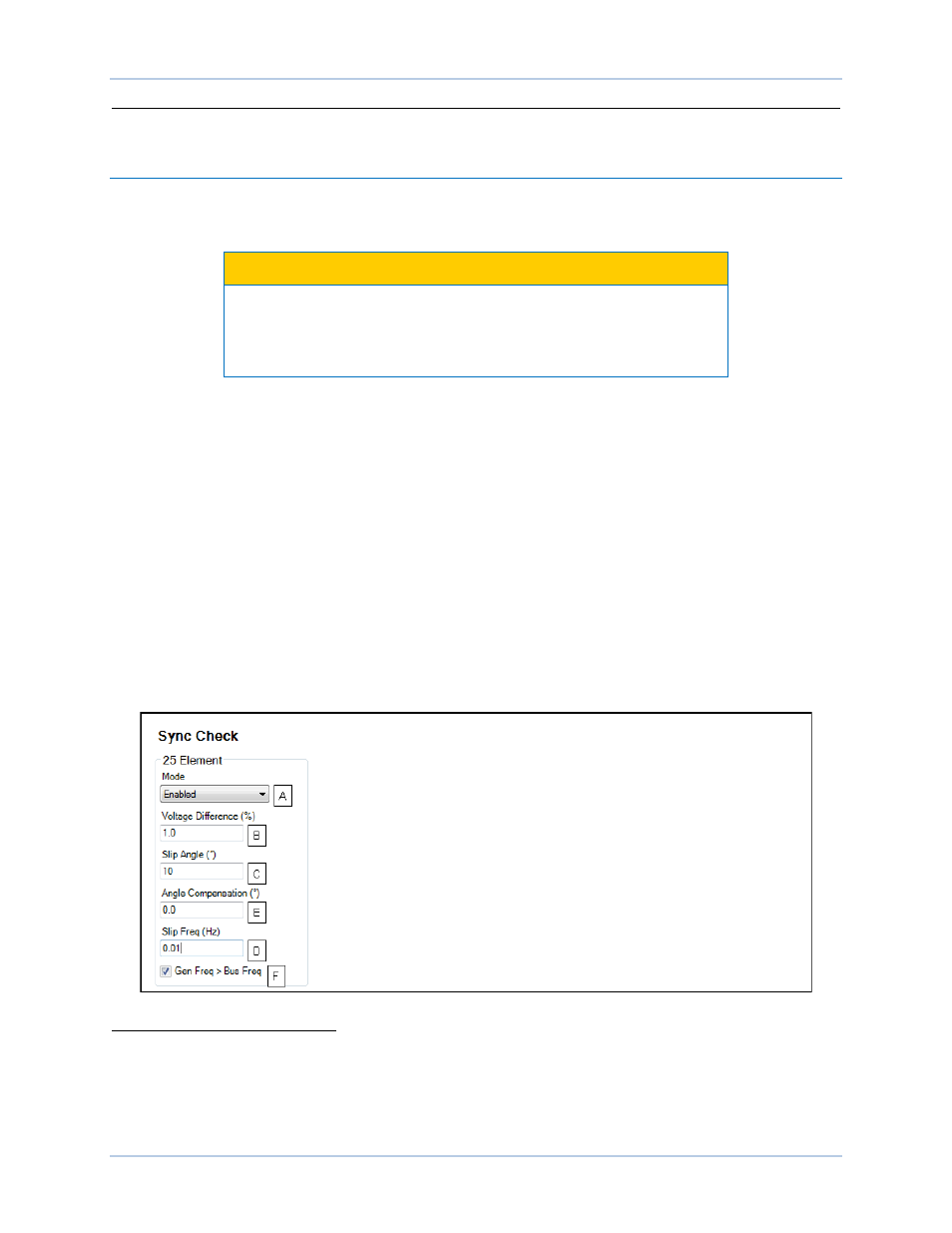

Figure 35. Paramètres de protection de vérification de synchronisation
A Sync-Check Mode (mode vérification de synchronisation) : sélectionnez Disabled (inhibé) ou Enabled
(autorisé).
B Sync-Check Voltage Difference (différence de tension de vérification de synchronisation) (%) : réglable
entre 0 et 50 % par incréments de 0,1 %.
C Sync-Check Slip Angle (Degrees) (angle de glissement de vérification de synchronisation (degrés)) :
réglable entre 1 et 99
° par incréments de 0,1°.
DECS-250 Protection
