108

9440370990 Rev H

Le commutateur logiciel SSW 9

GG

active et contourne le filtre sélectif et le limiteur logique. Le filtre sélectif

possède deux constantes de temps : normale

HH

et limite

II

(inférieure à normale).

Le limiteur logique compare le signal provenant du filtre sélectif aux paramètres de limite supérieure

JJ

et

inférieure

KK

du limiteur logique. Si le compteur atteint le délai de réponse

LL

défini, la constante de temps

du filtre sélectif passe de l'état de normale à limite. Lorsque le signal revient aux limites spécifiées, le
compteur se remet à zéro et la constante de temps du filtre sélectif redevient normale.

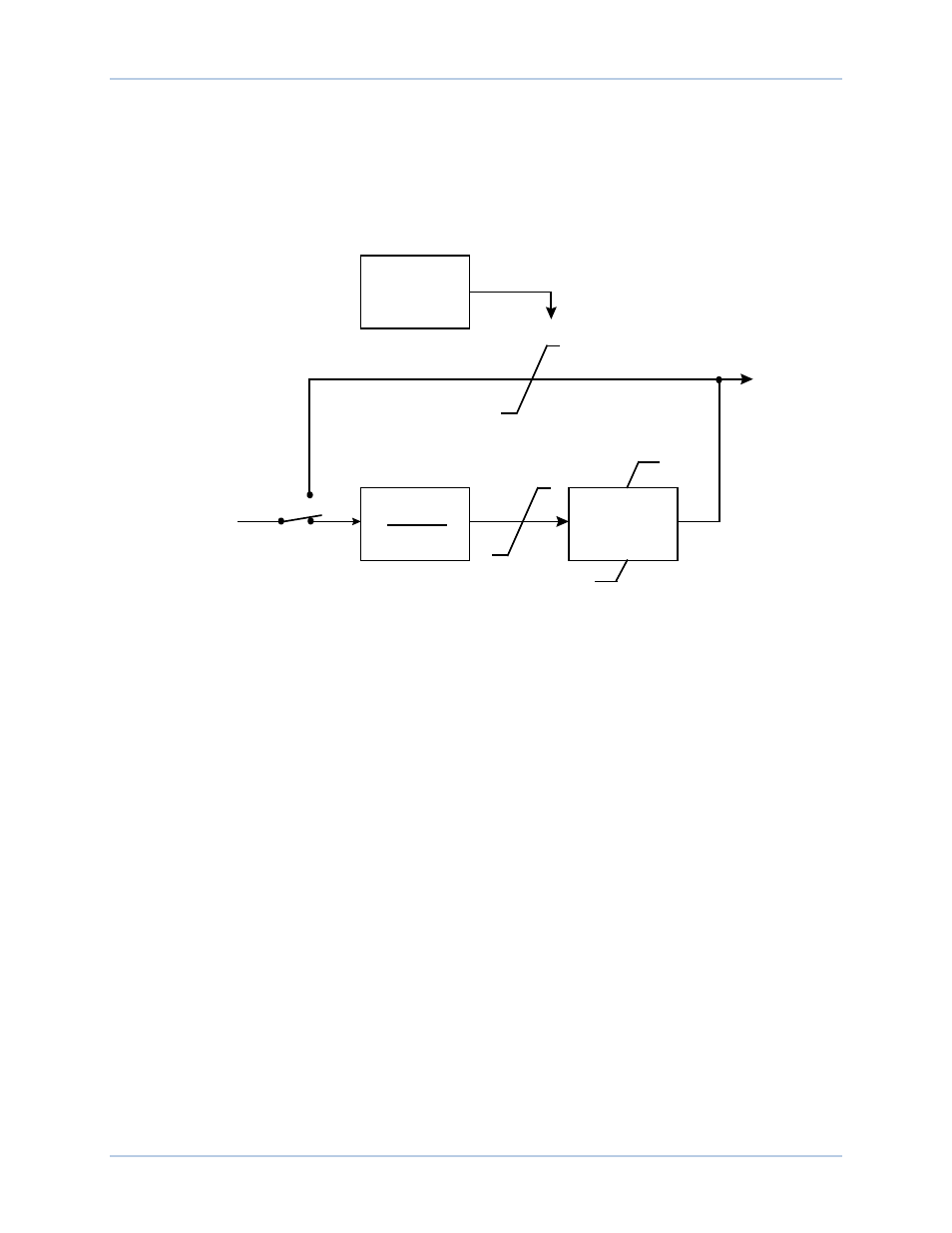

La Figure 92 illustre le filtre sélectif et le limiteur logique.

Figure 92. Filtre sélectif et limiteur logique

Étape de sortie

Avant la connexion du signal de sortie du stabilisateur à l'entrée du régulateur de tension, le gain

MM

et les

limites supérieures

NN

et inférieures

OO

réglables sont appliqués. La sortie du stabilisateur est connectée à

l'entrée du régulateur de tension lorsque le commutateur logiciel SSW 10

PP

est actif. Le traitement du

signal de sortie du stabilisateur est illustré dans la Figure 933.

SSW 9

Logic Limiter

V

lmt_lo

V

lmt_hi

s T

w5

1 + s T

w5

V

PSS_ULMT

V

PSS_LLMT

V

PSS_ULMT

V

PSS_LLMT

Phase Lead

Block

V

ST

Terminal

Voltage Limiter

P0026-22

12-13-04

Disable

Enable

Stabilisateur de système de puissance

DECS-250
