9440370990 Rev H

79

principales et unitaires sont disponibles. La Figure 63 illustre l'écran de mesures des valeurs principales
du PSS.

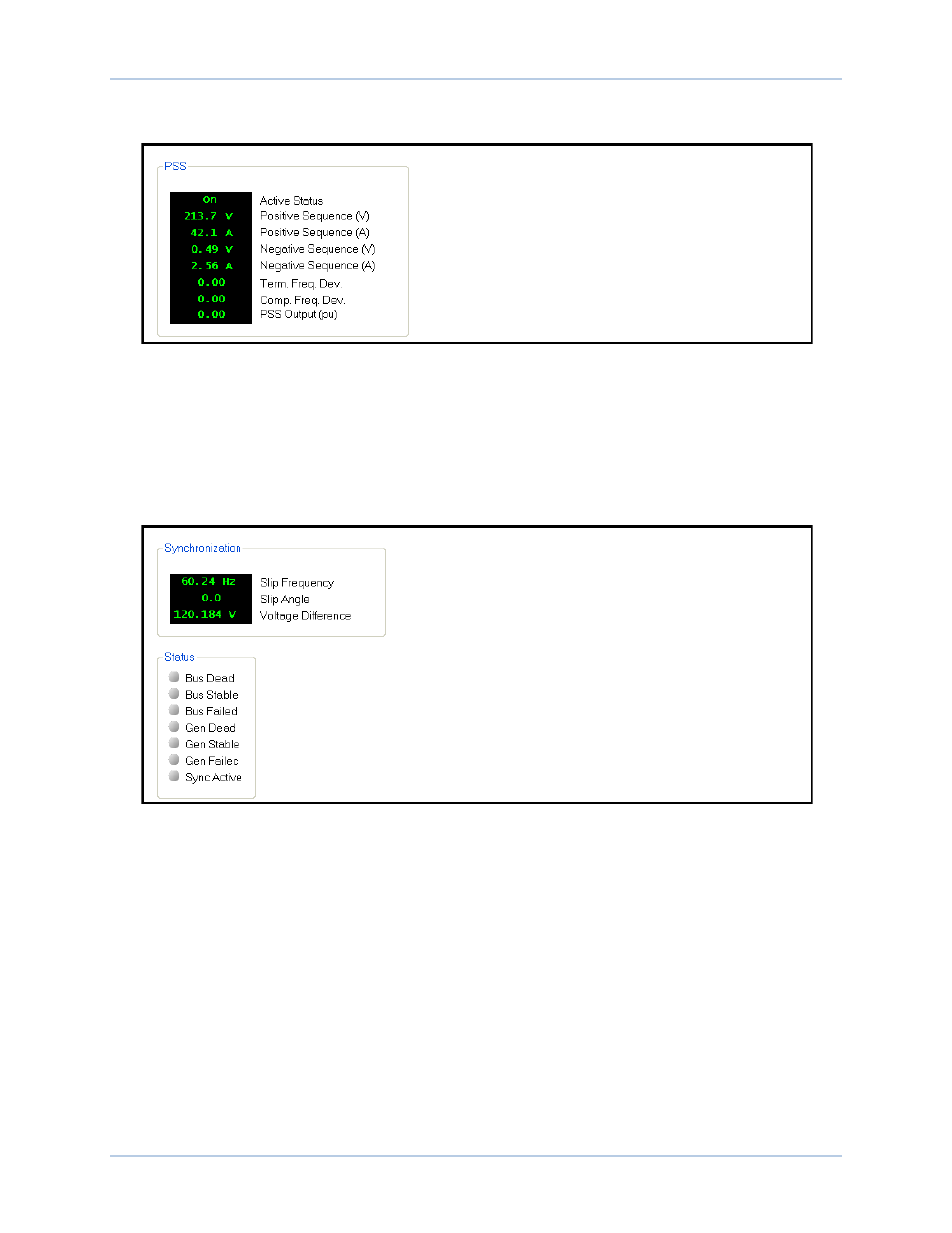

Figure 63. Mesures des valeurs principales du PSS

Synchronisation

Chemin d'accès BESTCOMSPlus : Metering Explorer, Synchronization
Chemin d'accès IHM : Metering Explorer, Synchronization

Les paramètres mesurés du synchronisme alternateur au réseau incluent la fréquence de glissement,
l'angle de glissement et la différence de tension. Des valeurs principales et unitaires sont disponibles. La
Figure 64 illustre l'écran de mesures des valeurs principales de synchronisation.

Figure 64. Mesures des valeurs principales de synchronisation

Entrée de commande auxiliaire

Chemin d'accès BESTCOMSPlus

®

: Metering Explorer, Aux Input

Chemin d'accès IHM : Metering Explorer, Aux Input

Le signal de contrôle appliqué à l'entrée de commande auxiliaire du système DECS-250 est indiqué sur
l'écran de mesures Aux Input (entrée auxiliaire) (Figure 65). Conformément à la configuration effectuée
dans BESTCOMSPlus

®

, un signal de tension continue ou de courant continu peut être appliqué.

DECS-250

Mesures
