358 9440370990 Rev H

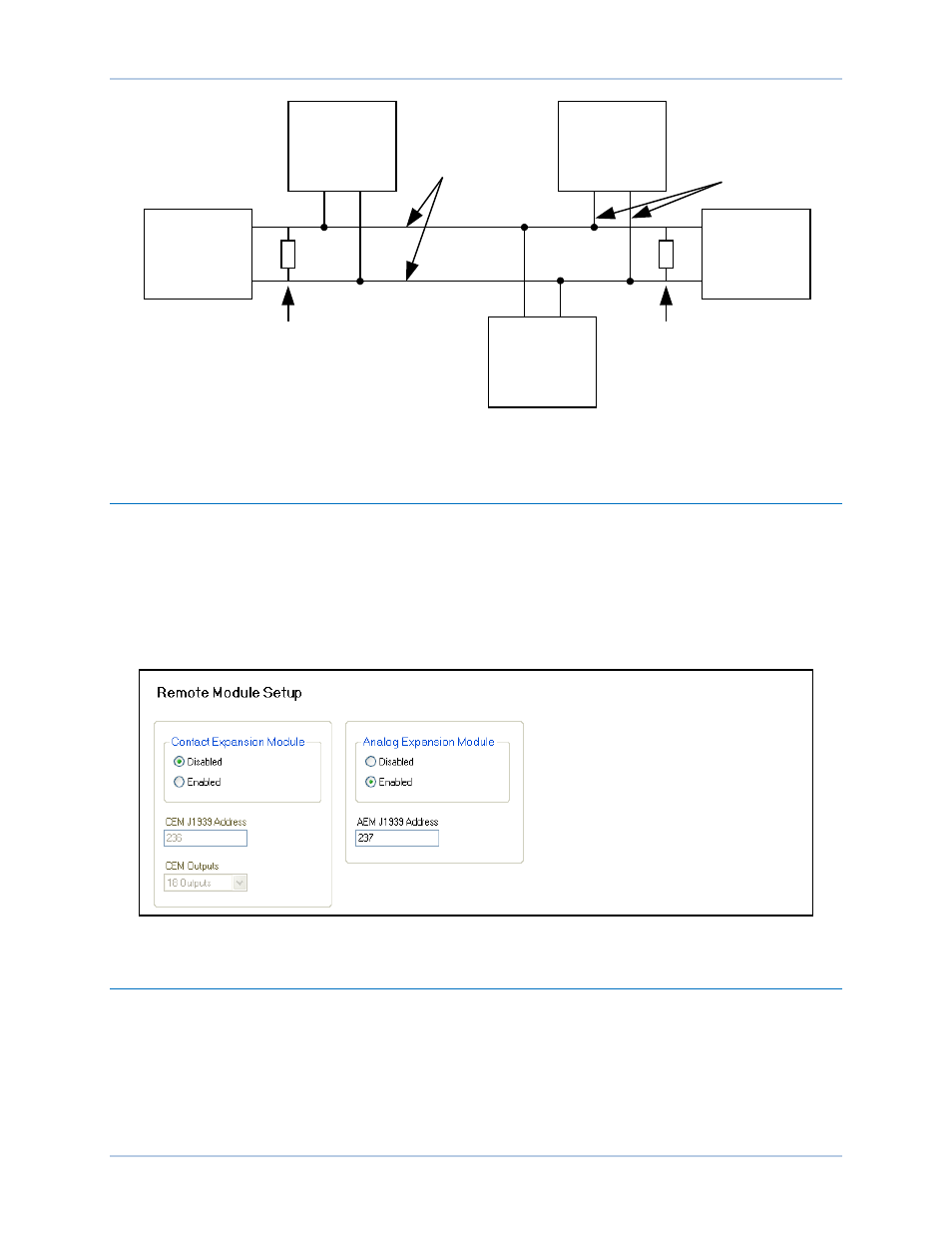

Figure 174. Interface pour bus CAN avec le système DECS-250 fournissant une extrémité du réseau
Communications
Chemin d'accès BESTCOMSPlus ® : Settings, Communications, CAN bus, Remote Module Setup
Chemin d'accès IHM : Settings, Communication, CAN bus, Remote Module Setup, Analog Expansion
Module
Le module d'extension analogique doit être activé avec l'adresse J1939 correcte. Le protocole CAN
(Control Area Network) de communication en réseau est une interface standard qui permet la
communication entre le module d'extension AEM-2020 et le système DECS-250. L’écran Remote Module
Setup (installation du module déporté) est représenté dans la Figure 175.
Figure 175. Écran Remote Module Setup (installation du module déporté)
Description fonctionnelle
Entrées analogiques
Chemin d'accès BESTCOMSPlus : Settings, Programmable Inputs, Remote Analog Inputs
Chemin d'accès IHM : Settings, Programmable Inputs, Remote Analog Inputs
Le module AEM-2020 fournit huit entrées analogiques qui peuvent émettre une alarme avec verrouillage
ou sans verrouillage. Les entrées analogiques sont toujours surveillées et leur état est affiché dans les
CEM-2020
(Optional)
DECS-250
Other
Devices
P0064-09
Genset
120 ohm
Termination
CAN-H
CAN-L
AEM-2020
120 ohm
Termination
Bus
Stub
Module d'extension analogique DECS-250
