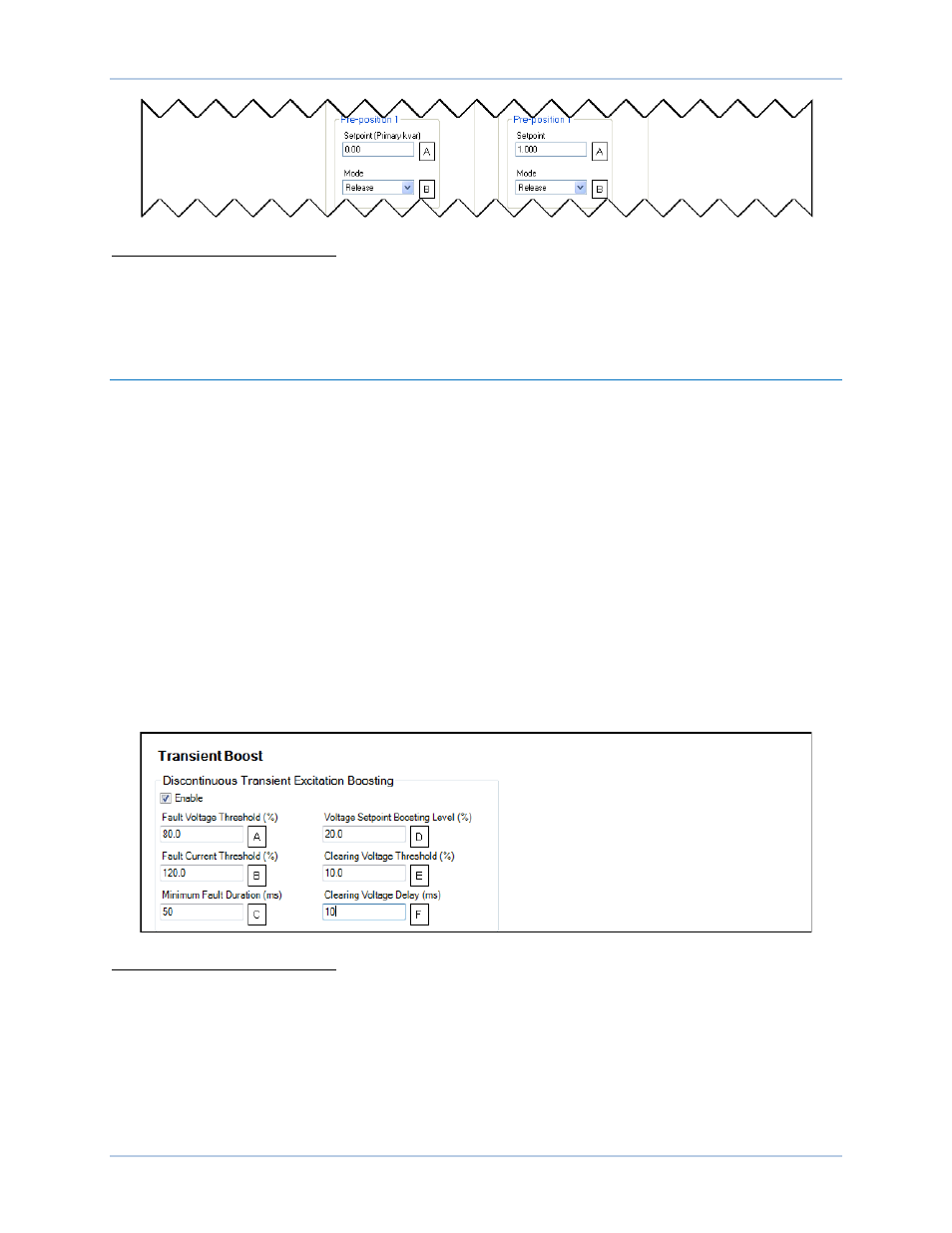

Figure 17. Valeurs de consigne de pré-position
A Setpoint (valeur de consigne) : la plage de réglage est basée sur les caractéristiques nominales de
l'alternateur et elle est limitée par les paramètres Var Minimum et Var Maximum.
B Mode : sélectionnez Release (libération) ou Maintain (maintien).
Boost transitoire
La fonction de boost d'excitation transitoire permet d'améliorer la réactivité aux défauts successifs grâce à
une capacité d'excitation accrue. Lorsqu'une augmentation du courant de ligne et une réduction de la
tension de ligne se produisent simultanément, le système DECS-250 compense en élevant la consigne
de tension au-dessus de la consigne nominale. Lorsque la tension de ligne est rétablie, la consigne de
tension est restaurée à sa valeur nominale.
La détection des défauts est déterminée par un paramètre de seuil A de tension, un paramètre de seuil B de
courant et un paramètre de durée. Le seuil de tension de défaut est exprimé sous la forme de
pourcentage de la consigne AVR et le seuil de courant de défaut sous la forme d'un pourcentage du
courant d'excitation nominal. Le paramètre de durée détermine le temps pendant lequel une condition de
défaut est tolérée avant que la consigne ne soit ajustée.
L'ajustage de la consigne est déterminé par un niveau de boost du point de consigne de la tension C et un
seuil d'absence de tension D et un délai jusqu'à l'absence de tension E . Le niveau de boost de la consigne
est exprimé sous la forme d'un pourcentage au-delà de la consigne AVR. Le boost transitoire est inhibé
une fois que la tension de ligne est rétablie au-dessus du seuil de tension d'absence de tension. Le seuil
d'absence de tension est exprimé sous la forme d'un pourcentage en dessous de la consigne AVR. Le
temps jusqu'à l'absence de tension
F détermine le délai pendant lequel la tension de ligne doit dépasser le
seuil d'absence de tension pour déclencher la fin du réglage de la consigne.
Figure 18. Transient Boost Settings
A Fault Voltage Threshold (seuil d'absence de tension) (%) : réglable entre 0,0 et 100,0 % par incréments
de 0,1 %.
B Fault Current Threshold (seuil de courant de défaut) (%) : réglable entre 0,0 et 400,0 % par incréments
de 0,1 %.
C Minimum Fault Duration (durée de défaut minimum) (ms) : réglable entre 0 et 1 000 ms par incréments
de 1 ms.
D Voltage Setpoint Boosting Level (niveau de boost du point de consigne de tension (%) : réglable entre
0,0 et 100,0 % par incréments de 0,1 %.
