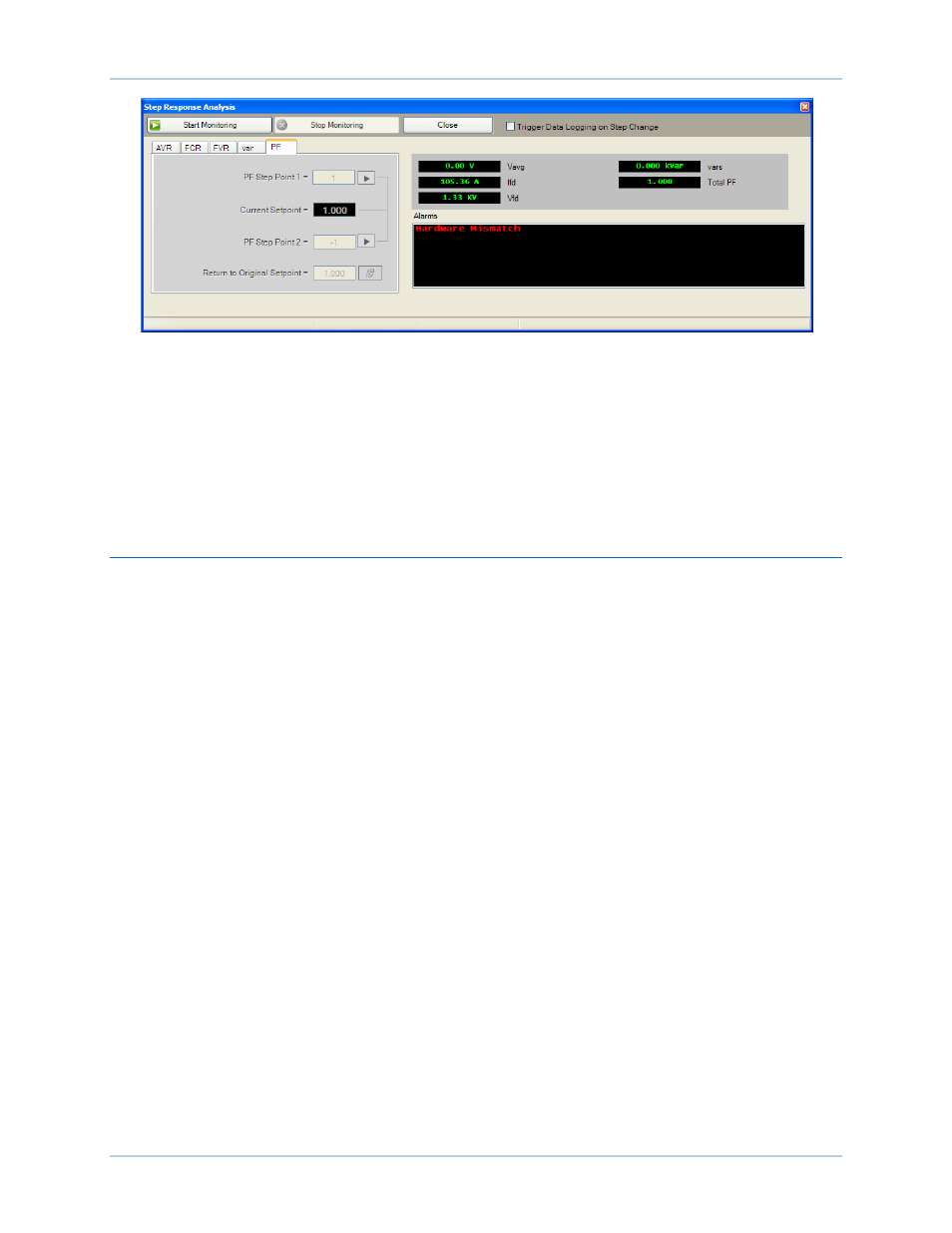

Figure 162. Step Response Analysis (analyse de réponse à un échelon) - Onglet PF
Les changements de pas qui augmentent ou réduisent la valeur de consigne sont appliqués à l'aide du
bouton d'augmentation (flèche vers le haut) ou de réduction (flèche vers le bas). Des valeurs de consigne
de changement de pas peuvent être saisies dans deux zones de réglage. Un clic sur le bouton de flèche
vers la droite sous l'une des deux zones permet d'appliquer un changement de pas à la valeur de
consigne correspondante. Un bouton permet de rétablir la consigne à sa valeur initiale d'avant le
changement de pas. Cette valeur initiale est la valeur de consigne définie dans la section Setpoints
(valeurs de consigne) de l'écran Metering Explorer (affichage des mesures) de BESTCOMSPlus
® . Elle est
affichée dans la zone en lecture seule située à côté du bouton.
Options d'analyse
Onglet Layout (disposition)
L'écran RTM permet d'afficher jusqu'à six graphiques de données dans trois dispositions différentes. Voir
la Figure 161.
Onglet Graph Display (affichage des graphiques)
Différentes options permettent de définir l'historique et le taux d'interrogation des graphiques. L'option
Graph Height (hauteur des graphiques) permet de fixer la hauteur maximale en pixels des graphiques
affichés. Lorsque la case Auto Size (taille automatique) est cochée, tous les graphiques affichés sont
automatiquement dimensionnés pour occuper de manière égale l'espace disponible. La longueur de
l'historique peut être définie sur une durée de 1 à 30 minutes. Le paramètre Poll Rate (taux
d'interrogation) peut être défini sur une valeur comprise entre 100 et 500 millisecondes. Des valeurs
d'historique et de taux d'interrogation réduites peuvent également permettre améliorer la performance du
PC lors de la création des dessins. Voir la Figure 162.
