16 9440370990 Rev H
secondaire. Le système DECS-250 utilise cette valeur nominale secondaire ainsi les valeurs nominales
primaires du TC pour interpréter le courant mesuré et calculer les paramètres système. Pour plus
d'informations sur la configuration du système DECS-250 pour la mesure de tension alternateur,
reportez-vous au chapitre Configuration du présent manuel. Les branchements de mesure de courant de
phase de l'alternateur standard sont illustrés dans la Figure 6.

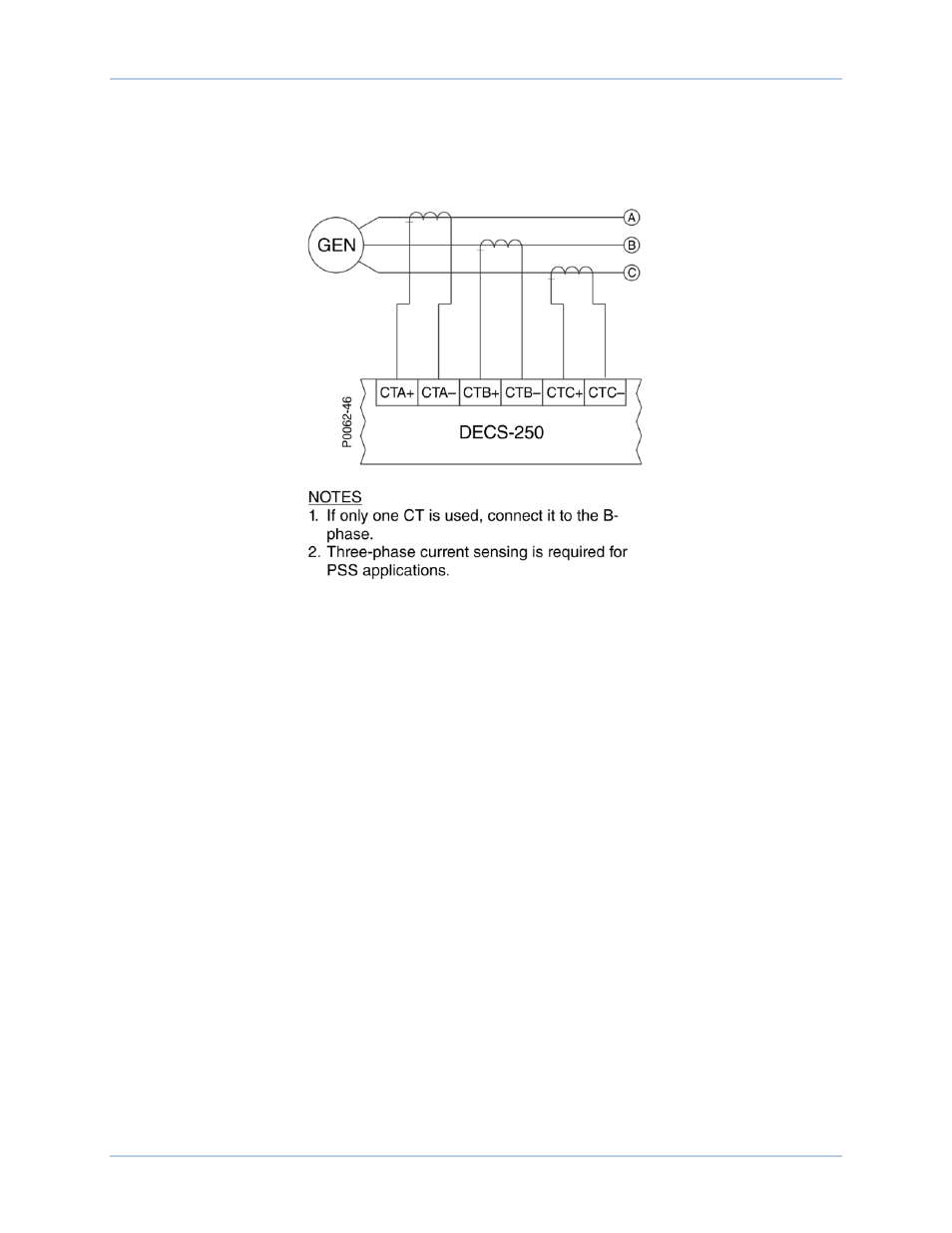

Figure 6. Branchements de mesure de courant de l'alternateur standard
Compensation de courant croisé
Le mode de compensation de courant croisé (différentiel réactif) permet à deux alternateurs mis en
parallèle de partager une charge commune. Comme illustré dans la Figure 7, chaque alternateur est
contrôlé par un système DECS-250 qui utilise l'entrée de compensation de courant de ligne croisé du
DECS-250 (bornes CCCT+ et CCCT–) et un transformateur de courant (TC) externe dédié pour mesurer
le courant de l'alternateur. Les résistances représentées dans la Figure 7 sont utilisées pour ajuster la
charge et peuvent être réglées en fonction de l'application. Assurez-vous que la puissance nominale des
résistances est adaptée à l'application.
