9440370990 Rev H 117

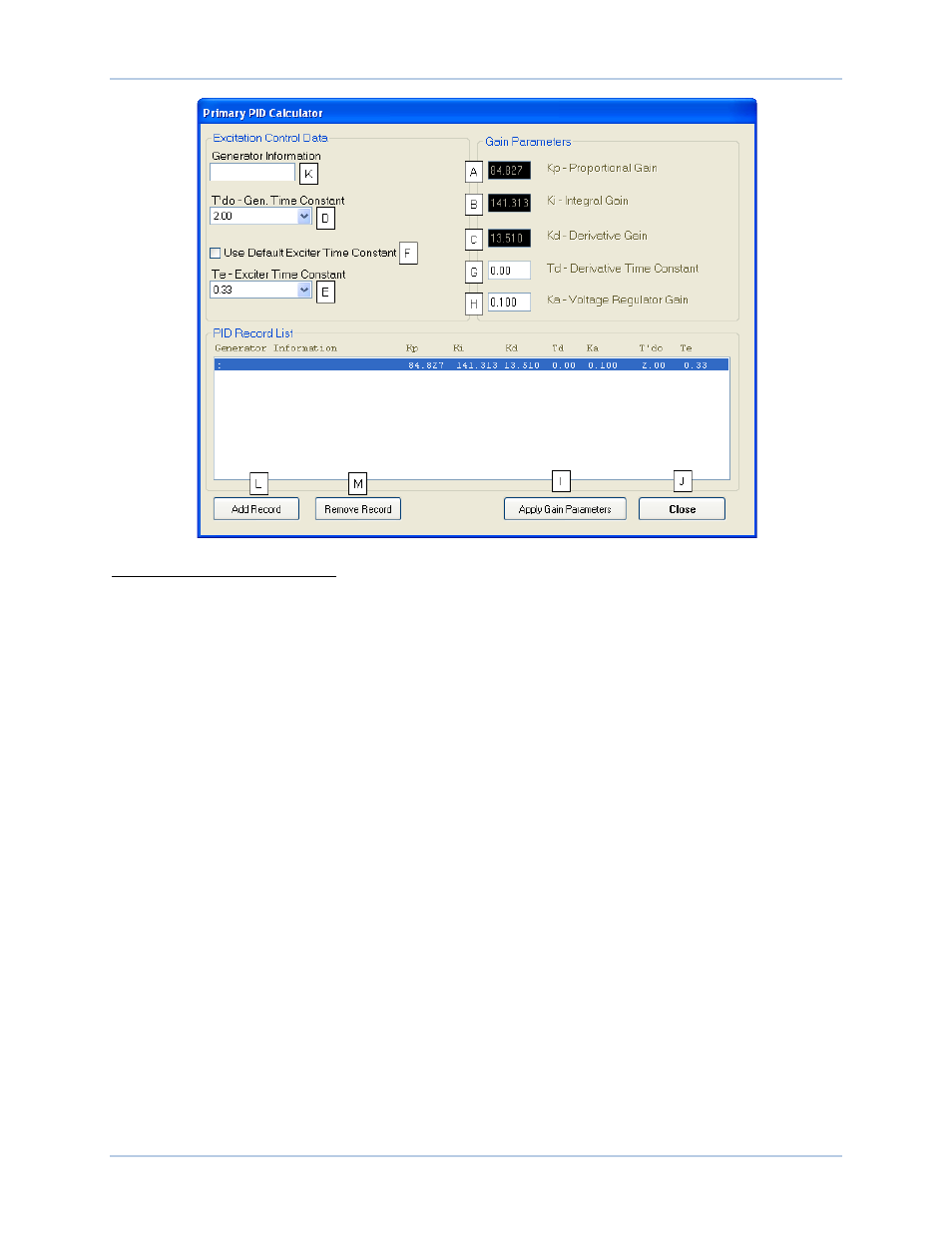

Figure 99. Calculatrice PID
A Kp – Proportional Gain (gain proportionnel) : valeur du gain calculée en lecture seule.
B Ki – Integral Gain (gain intégral) : valeur du gain calculée en lecture seule.
C Kd – Derivative Gain (gain dérivé) : valeur du gain calculée en lecture seule.
D T’do – Gen. Time Constant (constante de temps de l'alternateur) : sélectionnez une valeur comprise
entre 1 et 15 secondes.
E Te – Exciter Time Constant (constante de temps de l'excitatrice) : sélectionnez une valeur comprise
entre 0,04 et 1,0 seconde.
F Use Default Exciter Time Constant (utiliser la constante de temps de l'excitatrice par défaut) :
sélectionnez ou désélectionnez cette option.
G Td – Derivative Time Constant (constante de temps de dérivation) : réglable entre 0 et 1 par incréments
de 0,01.
H Ka – Voltage Regulator Gain (gain du régulateur de tension) : réglable entre 0 et 1 par incréments de
0,001.
I Bouton Apply Gain Parameters (appliquer les paramètres de gain) : cliquez sur ce bouton pour appliquer
les paramètres de gain.
J Bouton Close (fermer) : cliquez sur ce bouton pour fermer le calculateur PID.
Auto Tuning (ajustement automatique)
Il arrive que les paramètres du système d'excitation ne soient pas définis lors de la mise en service. Cela
a pour conséquence de prolonger la durée de la mise en service et d'augmenter la consommation de
carburant. Grâce à l'ajustement automatique, ces paramètres sont automatiquement identifiés et les
gains de PID calculés à l'aide d'algorithmes soigneusement étudiés. L'ajustement automatique du
contrôleur PID permet de réduire de manière significative le coût et la durée de la mise en service. Le
bouton Auto Tune (ajustement automatique) (Figure 98, repère H) permet d'activer la fonction
d'ajustement automatique. Le processus d'ajustement automatique ne fonctionne que lorsque le mode
Live (direct) de BESTCOMSPlus
® est activé. Dans la fenêtre d'ajustement automatique (Figure 100), vous
avez la possibilité de paramétrer les options PID Design Mode A (mode de conception PID) et Power Input
Mode B (mode d'entrée de puissance). Lorsque vous avez terminé de régler les paramètres, cliquez sur le
bouton Start Auto Tune C pour lancer le processus d'ajustement automatique. Une fois le processus
terminé, cliquez sur le bouton Save PID Gains (Primary) D (enregistrer les gains PID (primaires)) pour
enregistrer les données.
DECS-250 Stability Tuning
