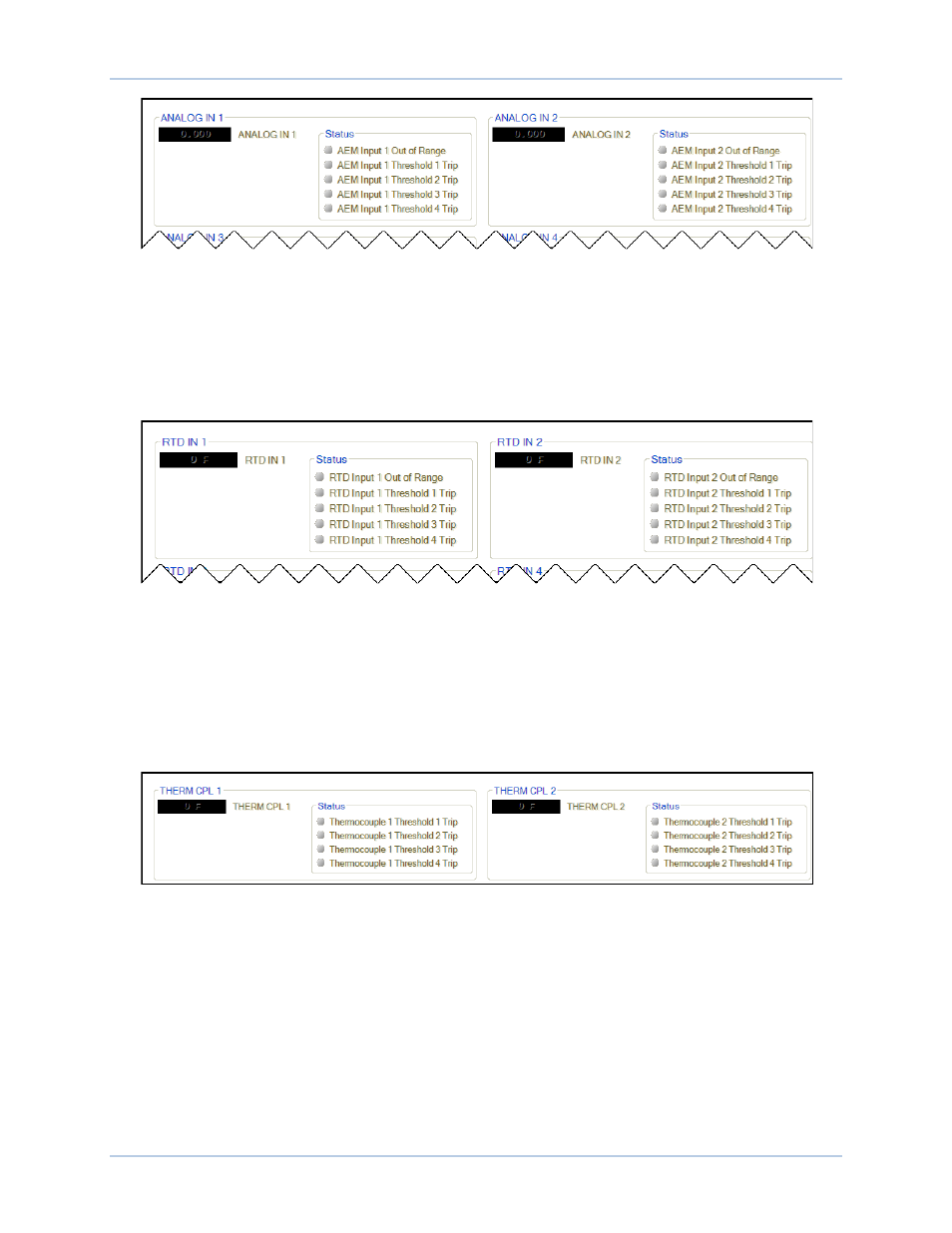

Figure 180. Mesures des entrées analogiques déportées
Entrées RTD
Chemin d'accès BESTCOMSPlus : Metering, Status, Inputs, Remote RTD Inputs
Chemin d'accès IHM : Metering, Status, Inputs, Remote Analog Input Values
La valeur et l'état des entrées RTD déportées sont représentés dans cet écran. L'état est VRAI lorsque la
DEL correspondante est verte. Reportez-vous à la Figure 181. L'entrée RTD déportée 1 est représentée.
Figure 181. Mesures des entrées RTD déportées
Entrées thermocouples
Chemin d'accès BESTCOMSPlus® : Metering, Status, Inputs, Remote Thermocouple Inputs
Chemin d'accès IHM : Metering, Status, Inputs, Remote Analog Input Values
La valeur et l'état des entrées thermocouples déportées sont représentés dans cet écran. L'état est VRAI
lorsque la DEL correspondante est verte. Reportez-vous à la Figure 182. L'entrée thermocouple
déportée 1 est représentée.
Figure 182. Mesures des entrées thermocouples déportées
Valeurs des entrées analogiques
Chemin d'accès BESTCOMSPlus : Metering, Status, Inputs, Remote Analog Input Values
Chemin d'accès IHM : Metering, Status, Inputs, Remote Analog Input Values
Les valeurs des entrées analogiques mises à l'échelle, des entrées analogiques brutes, des températures
d'entrée RTD, des entrées RTD brutes, des températures d'entrée thermocouple et des entrées
thermocouples brutes sont illustrées dans cet écran.
Pour chaque entrée analogique, la valeur d'entrée mesurée brute et la valeur d'entrée mesurée mise à
l'échelle sont affichées. Ceci est utile pour vérifier si le module AEM-2020 détecte une valeur d'entrée
brute valide (c'est-à-dire, l'entrée de tension de 0 à 10 volt brute ou l'entrée de courant de 4 à 20 mA). La
valeur mise à l'échelle est l'entrée brute mise à l'échelle jusqu'à la plage spécifiée par les paramètres de
Module d'extension analogique DECS-250
