PERCAGE UNIVERSEL
(cycle 203, DIN/ISO : G203)
3.6
3
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
81

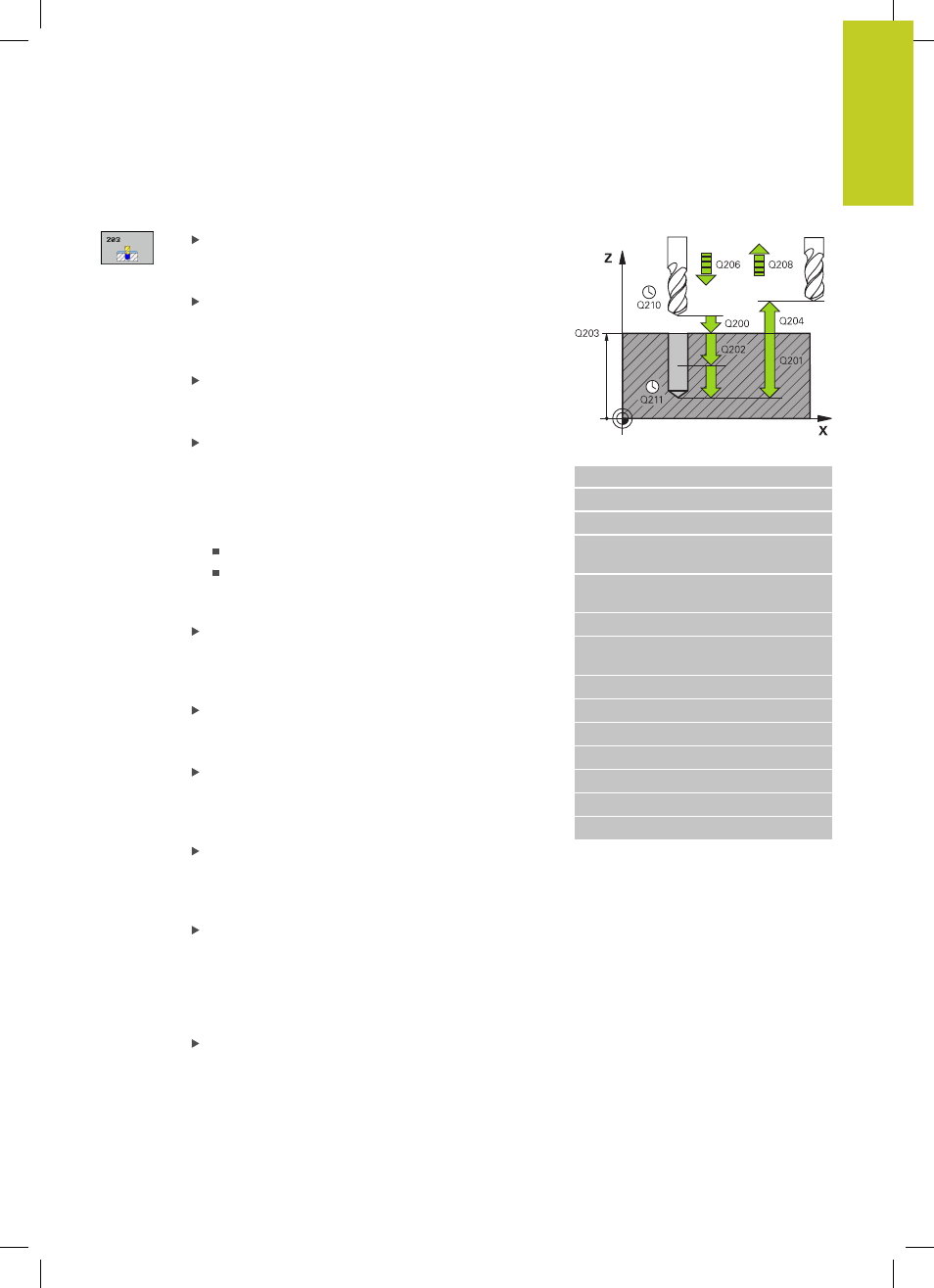

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond du trou (pointe
conique du foret). Plage d’introduction -99999,9999
à 99999,9999
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999 ou
FAUTO, FU
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe. Plage
d'introduction 0 à 99999,9999. La profondeur
n'est pas forcément un multiple de la profondeur
de passe. L'outil se déplace en une passe à la
profondeur lorsque :
la profondeur de passe est égale à la profondeur
la profondeur de passe est supérieure à la
profondeur et si aucun brise-copeaux n'a été
défini
Temporisation en haut Q210 : durée en secondes
de rotation à vide de l'outil à la distance d'approche,
après sa sortie du trou pour dégager les copeaux.
Plage d'introduction 0 à 3600,0000
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Valeur de réduction Q212 (en incrémental) : après
chaque passe, la TNC diminue la profondeur de
passe Q202 en fonction de cette valeur. Plage
d’introduction 0 à 99999,9999
Nb brise-copeaux avt retrait Q213 : nombre de
brise-copeaux avant que la TNC ne dégage l'outil
hors du trou pour enlever les copeaux. Pour briser
les copeaux, la TNC dégage l'outil chaque fois de
la valeur de retrait Q256. Plage d'introduction 0 à
99999
Profondeur passe min. Q205 (en incrémental) :
si vous avez introduit une valeur de réduction, la
TNC limite la passe à la valeur introduite dans Q205.
Plage d’introduction 0 à 99999,9999
Séquences CN
11 CYCL DEF 203 PERCAGE UNIVERSEL
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE
PROF.
Q202=5 ;PROFONDEUR DE
PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+20 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q212=0.2 ;VALEUR RÉDUCTION
Q213=3 ;BRISE-COPEAUX
Q205=3 ;PROF. PASSE MIN.
Q211=0.25 ;TEMPO AU FOND
Q208=500 ;AVANCE RETRAIT
Q256=0.2 ;RETR. BRISE-COPEAUX
