INITIALISATION DU POINT DE REFERENCE (cycle 247, DIN/ISO :
G247)
11.4
11
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
253
11.4 INITIALISATION DU POINT DE
REFERENCE (cycle 247, DIN/ISO :
G247)
Effet

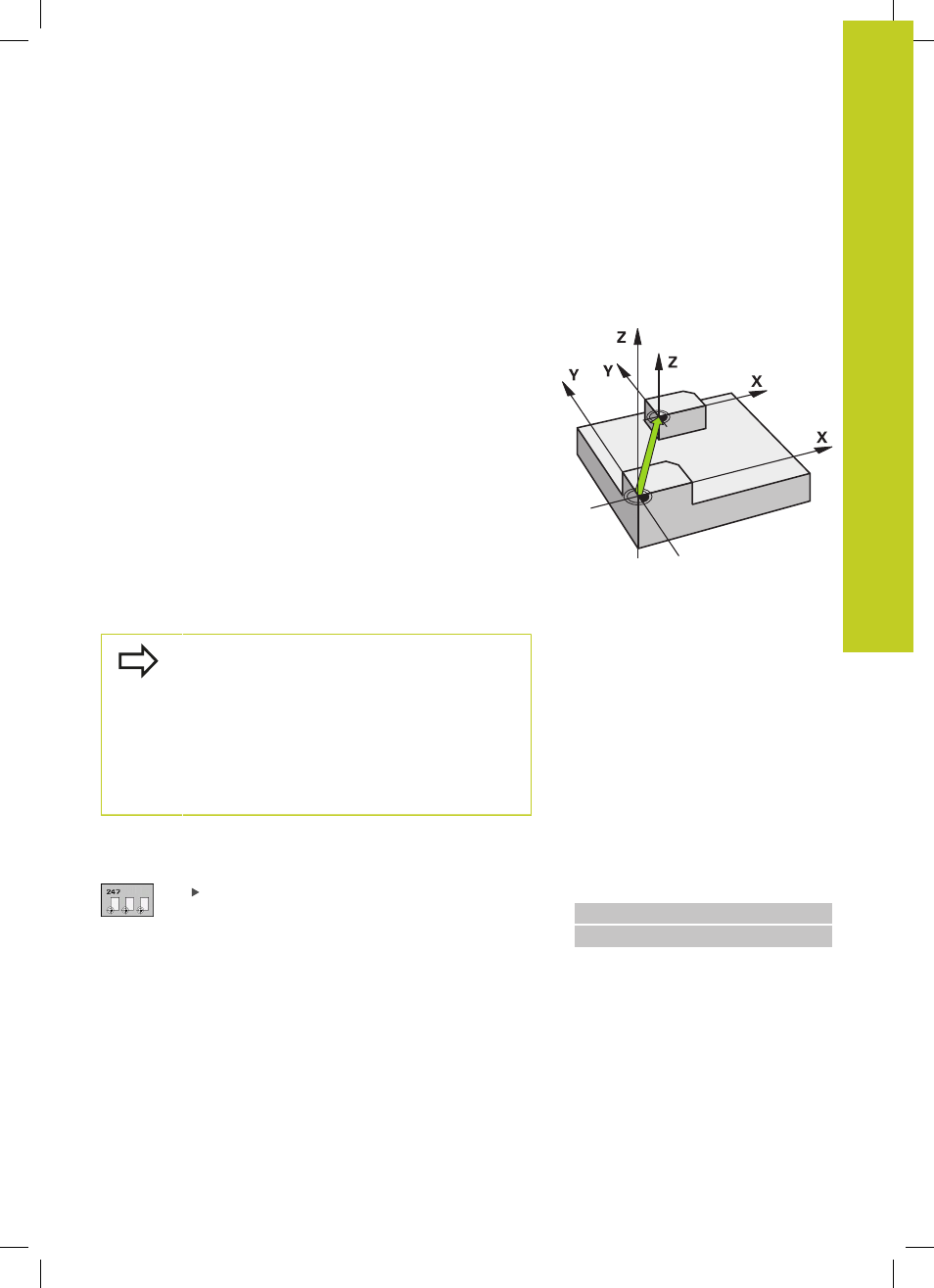

Avec le cycle INIT. POINT DE REF., vous pouvez activer comme
nouveau point d'origine une valeur Preset qui a été définie dans un
tableau Preset.
A l'issue d'une définition du cycle INIT. POINT DE REF., toutes les
coordonnées introduites ainsi que tous les décalages de point zéro
(absolus et incrémentaux) se réfèrent au nouveau Preset.
Affichage d'état
Dans l'affichage d'état, la TNC affiche le numéro Preset actif
derrière le symbole du point d'origine.
Attention avant de programmer!
Lorsque l'on active un point d'origine à partir du
tableau preset, la TNC annule le décalage de point
zéro, l'image miroir, la rotation, le facteur échelle et le
facteur échelle spécifique à un axe.
Si vous activez le numéro de Preset 0 (ligne 0),
activez dans ce cas le dernier point du point d'origine
que vous avez initialisé en mode manuel.
Le cycle 247 n'a pas d'effet en mode Test de
programme.
Paramètres du cycle
Numéro du point d'origine ? : indiquer le numéro
du point d'origine du tableau preset qui doit être
activé. Plage d’introduction 0 à 65535
Séquences CN
13 CYCL DEF 247 INIT. PT DE RÉF.
Q339=4 ;NUMÉRO PT DE RÉF.
Affichages d'état
Dans l'affichage d'état, (INFOS AFF. POS.), la TNC affiche le
numéro preset actif derrière le dialogue
Pt réf..
