13.11 TOURNAGE EPAULEMENT
TRANSVERSAL
(cycle 821, DIN/ISO : G821)
Application
Ce cycle permet de réaliser l'usinage transversal d'un épaulement.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Lorsque l'outil se trouve en dehors du contour à usiner lors de
l'appel du cycle, le cycle exécute un usinage extérieur. Lorsque
l'outil se trouve à l'intérieur du contour à usiner, le cycle exécute un
usinage intérieur.

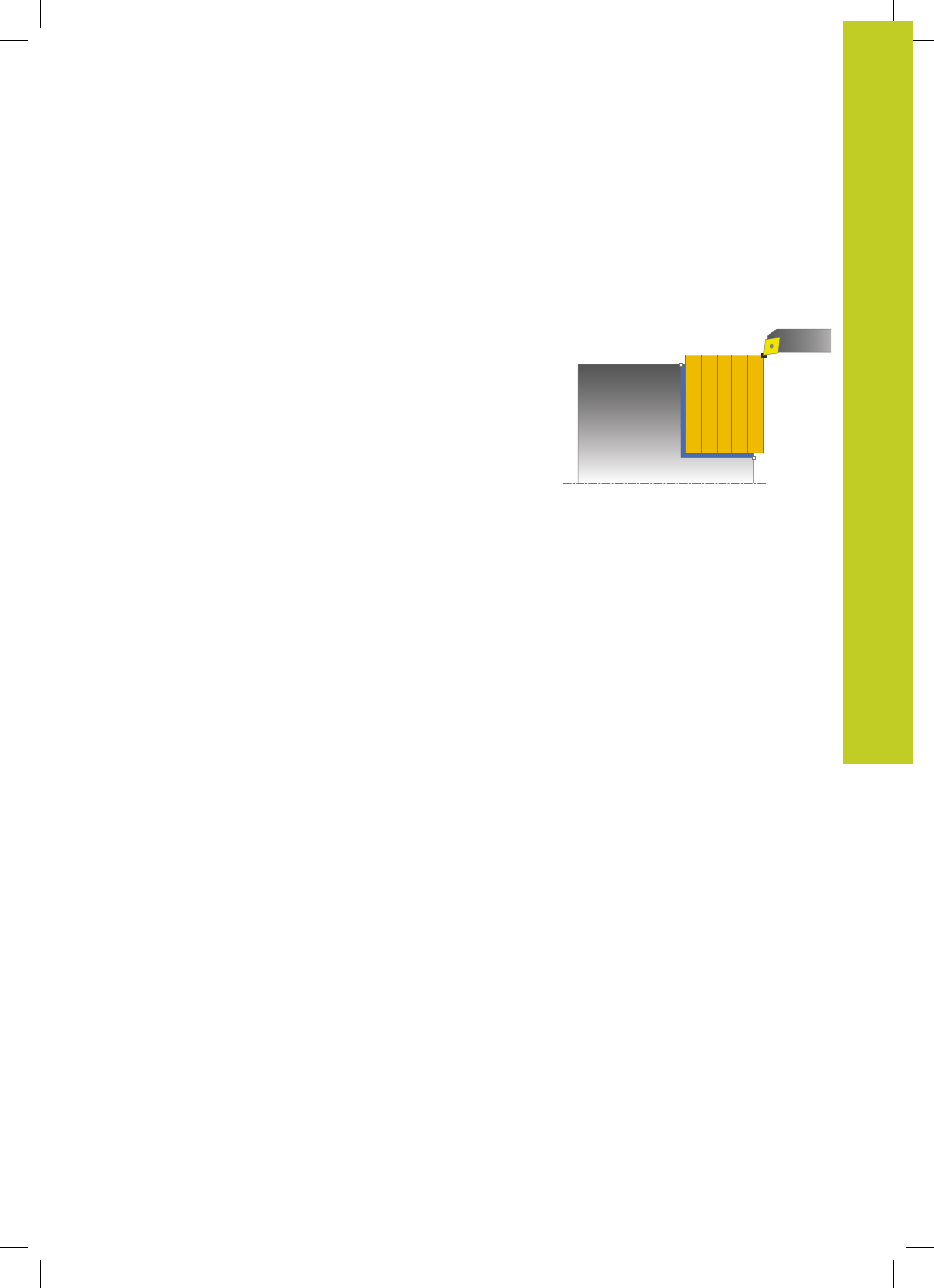

Mode opératoire du cycle d'ébauche
Le cycle usine la zone comprise entre le point de départ du cycle et
le point final défini dans le cycle.
1 La TNC exécute une prise de passe en paraxial selon l'avance
rapide. La valeur de la passe est calculée par la TNC à l'aide de
Q463 PROF. COUPE MAX..
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens transversal, selon l'avance définie Q478.
3 La TNC dégage l'outil de la valeur de la passe avec l'avance
définie.
4 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
5 La TNC répète ce processus (1 à 4) jusqu'à ce que le contour
soit terminé.
6 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
