Cycles palpeurs : contrôle automatique des pièces
17.2 PLAN DE REERENCE (cycle 0, DIN/ISO : G55)
17
486
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
17.2 PLAN DE REERENCE (cycle 0, DIN/
ISO : G55)

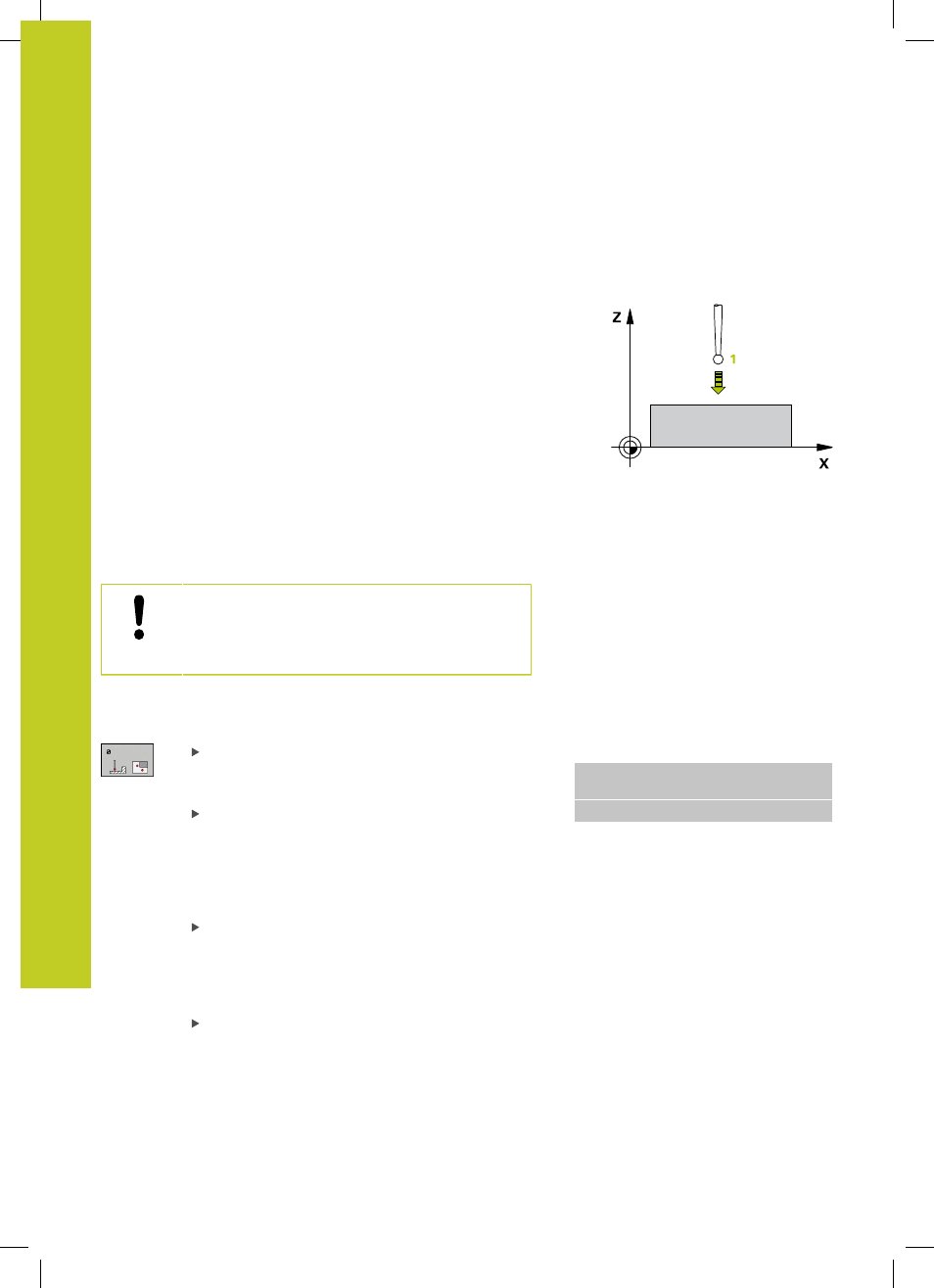

Mode opératoire du cycle
1 En suivant une trajectoire 3D, le palpeur aborde en avance
rapide (valeur de la colonne FMAX) la position 1 programmée
dans le cycle pour le pré-positionnement.
2 Ensuite, le palpeur exécute l'opération de palpage en tenant
compte de l'avance de palpage (colonne F). Le sens de palpage
est à définir dans le cycle.
3 Après avoir enregistré la position, la TNC ramène le palpeur
au point initial de l'opération de palpage et enregistre la
coordonnée mesurée dans un paramètre Q. Par ailleurs, la TNC
mémorise dans les paramètres Q115 à Q119 les coordonnées
de la position où se trouve le palpeur au signal de commutation.
Pour les valeurs de ces paramètres, la TNC ne tient compte ni
de la longueur, ni du rayon de la tige de palpage.
Attention lors de la programmation!
Attention, risque de collision!
Prépositionner le palpeur de manière à éviter toute
collision lors du déplacement à la pré-position
programmée.
Paramètres du cycle
No. paramètre pour résultat : introduire le numéro
du paramètre Q auquel doit être affectée la valeur
de coordonnée. Plage d'introduction 0 à 1999
Axe de palpage/sens de palpage : introduire
l'axe de palpage avec la touche de sélection d'axe
ou à partir du clavier ASCII, ainsi que le signe
déterminant le sens du déplacement. Valider avec
la touche ENT. Plage d'introduction de tous les axes
CN
Position nominale : introduire toutes les
coordonnées pour prépositionner le palpeur en
utilisant les touches de sélection d'axe ou le
clavier ASCII. Plage d’introduction -99999,9999 à
99999,9999
Terminer l'introduction : appuyer sur la touche ENT.
Séquences CN
67 TCH PROBE 0.0 PLAN DE
RÉFÉRENCE Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
