12.6 GRAVAGE (cycle 225, DIN/ISO : G225)
Mode opératoire du cycle

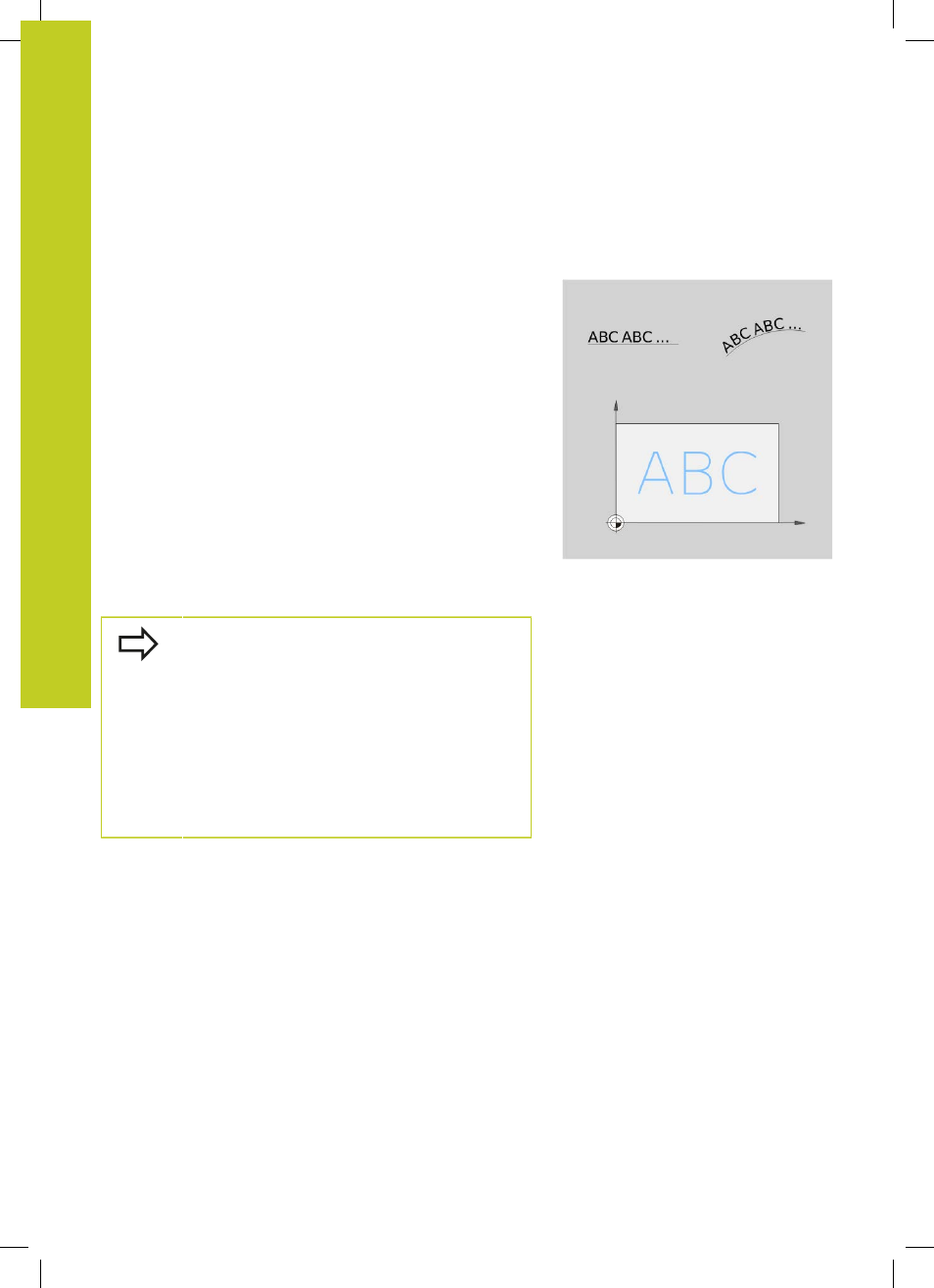

Ce cycle permet de graver des textes sur une face plane de la
pièce. Les textes peuvent être gravés sur une droite ou un arc de
cercle.
1 La TNC positionne l'outil dans le plan d'usinage, au point initial
du premier caractère.
2 L'outil plonge verticalement à la profondeur à graver et fraise
le premier caractère. La TNC dégage l'outil à la distance
d'approche entre les caractères. En fin de caractère, l'outil se
trouve à la distance d'approche, au dessus de la surface.
3 Ce processus est répété pour tous les caractères à graver.
4 Pour finir, la TNC positionne l'outil au saut de bride.
Attention lors de la programmation !
Le signe du paramètre de cycle Profondeur
détermine le sens de l’usinage. Si vous programmez
Profondeur = 0, la TNC n'exécute pas le cycle.
Si vous gravez un texte sur une droite (
Q516=0), la
position de l'outil lors de l'appel du cycle définit le
point initial du premier caractère.
Si vous gravez un texte sur un cercle (
Q516=1), la
position de l'outil lors de l'appel du cycle définit le
centre du cercle.
Le texte à graver peut être défini au moyen d'une
variable string (
QS).
