7.6 EVIDEMENT (cycle 22, DIN/ISO : G122)
Mode opératoire du cycle
1 La TNC positionne l'outil au-dessus du point de plongée. La
surépaisseur latérale de finition est alors prise en compte.
2 Lors de la première profondeur de passe, l'outil fraise le contour
de l'intérieur vers l'extérieur, selon l'avance de fraisage Q12.

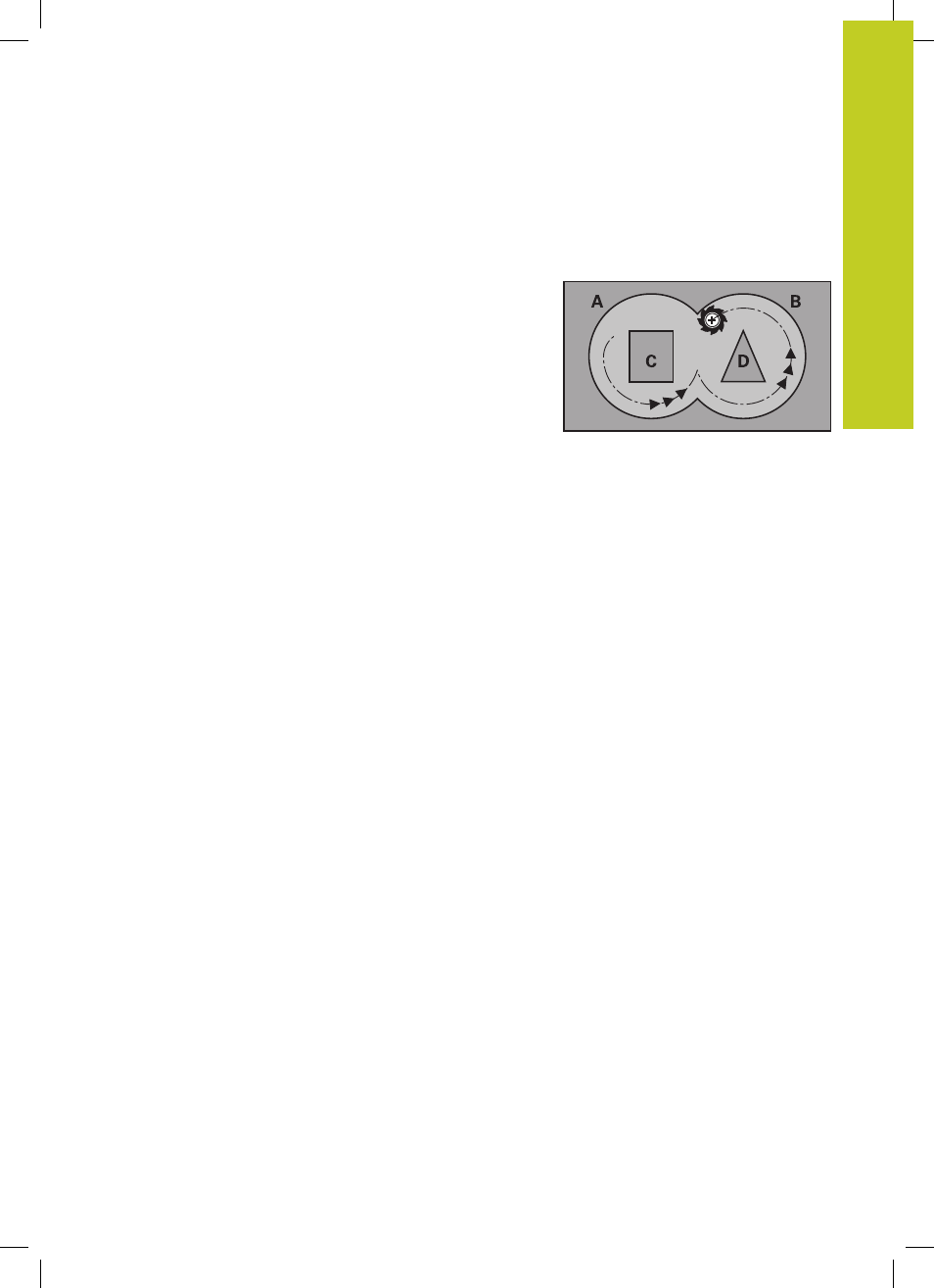

3 L'outil fraise les contours de l'îlot (ici : C/D) avec une approche
du contour de la poche (ici : A/B).
4 A l'étape suivante, la TNC déplace l'outil à la profondeur de
passe suivante et répète le processus d'évidement jusqu’à ce
que la profondeur programmée soit atteinte.
5 Pour terminer, la TNC ramène l'outil à la hauteur de sécurité.
