Cycles palpeurs : initialisation automatique des points d'origine
16.5 POINT DE REFERENCE EXTERIEUR RECTANGLE (cycle 411 DIN/
ISO : G411)
16
438
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013

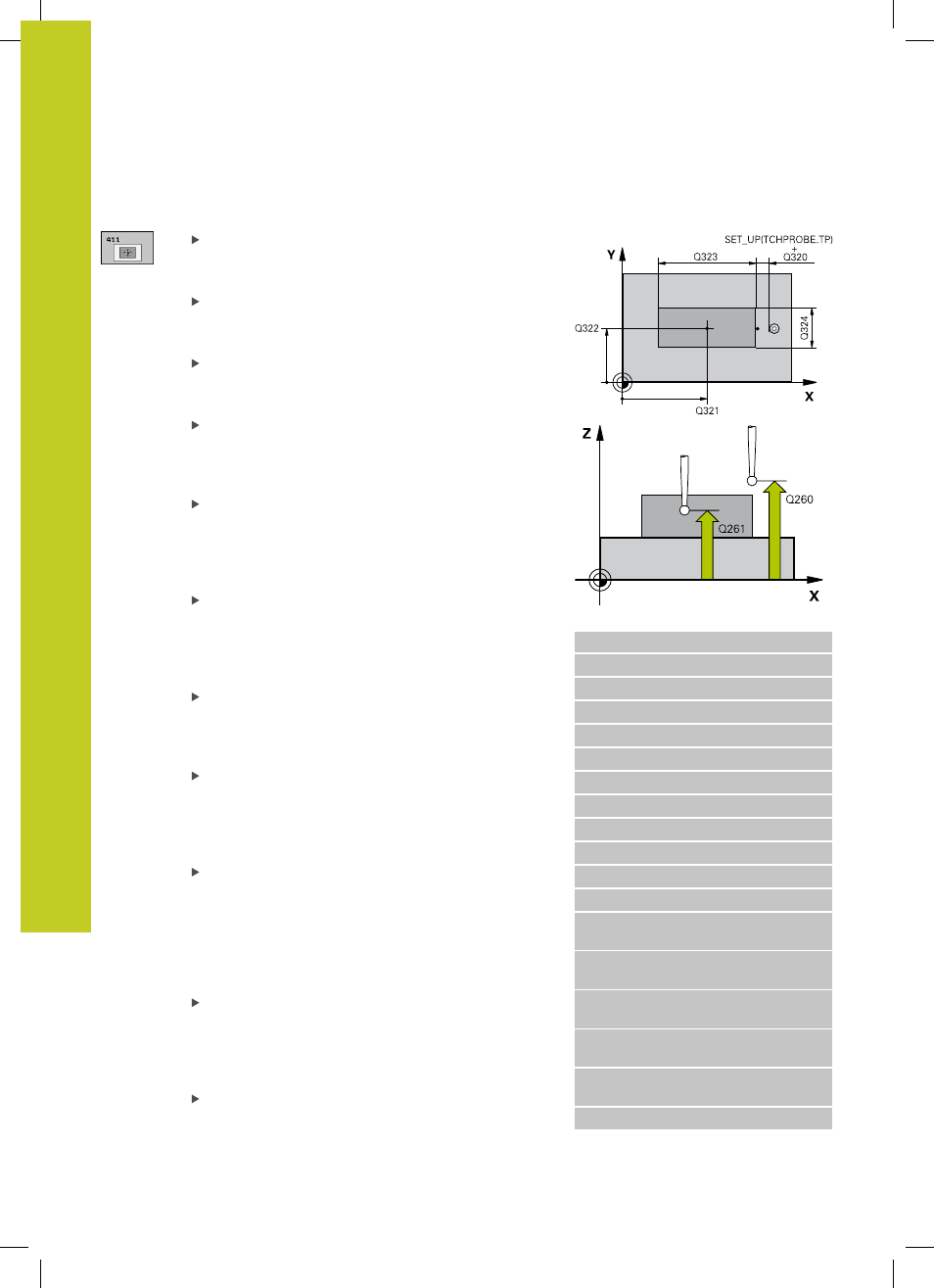

Paramètres du cycle
Centre 1er axe Q321 (en absolu) : centre du
tenon dans l'axe principal du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Centre 2ème axe Q322 (en absolu) : centre du
tenon dans l'axe secondaire du plan d'usinage.
Plage d’introduction -99999,9999 à 99999,9999
Longueur 1er côté Q323 (en incrémental) :
longueur du tenon, parallèlement à l'axe principal du
plan d'usinage. Plage d’introduction 0 à 99999,9999
Longueur 2ème côté Q324 (en incrémental) :
longueur du tenon, parallèlement à l'axe secondaire
du plan d'usinage. Plage d’introduction 0 à
99999,9999
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Déplacement à la hauteur de sécurité Q301 :
définir le type de positionnement du palpeur entre
les points de mesure
0 : positionnement à la hauteur de mesure
1 : positionnement à la hauteur de sécurité
Numéro dans tableau Q305 : indiquer le numéro
de la ligne du tableau de points zéro/tableau preset
à laquelle la TNC doit mémoriser les coordonnées
du centre du tenon. Si vous introduisez Q305=0,
la TNC initialise automatiquement l'affichage, le
nouveau point d'origine étant au centre du tenon.
Plage d'introduction 0 à 2999
Nouveau pt de réf. axe principal Q331 (en
absolu) : coordonnée dans l'axe principal à laquelle
la TNC doit initialiser le centre du tenon déterminé.
Valeur par défaut = 0. Plage d'introduction
-99999,9999 à 99999,9999
Nouveau pt de réf. axe secondaire Q332
(en absolu) : coordonnée dans l'axe secondaire
à laquelle la TNC doit initialiser le centre du
tenon déterminé. Valeur par défaut = 0. Plage
d'introduction -99999,9999 à 99999,9999
Séquences CN
5 TCH PROBE 411 PT RÉF. EXT. RECTAN
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2ÈME AXE
Q323=60 ;1ER CÔTÉ
Q324=20 ;2ÈME CÔTÉ
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SÉCURITÉ
Q301=0 ;DÉPLAC. HAUT. SÉCU.
Q305=0 ;N° DANS TABLEAU
Q331=+0 ;POINT DE RÉFÉRENCE
Q332=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANSFERT VAL.
MESURE
Q381=1 ;PALPER DS AXE
PALPEUR
Q382=+85 ;1ÈRE COORD. DS AXE
PALP.
Q383=+50 ;2ÈME COORD. DS AXE
PALP.
Q384=+0 ;3ÈME COORD. DS AXE
PALP.
Q333=+1 ;POINT DE RÉFÉRENCE
