TOURNAGE DE GORGE SIMPLE RADIAL
(cycle 841, DIN/ISO : G841)
13.16
13
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
331
13.16 TOURNAGE DE GORGE SIMPLE
RADIAL
(cycle 841, DIN/ISO : G841)
Application

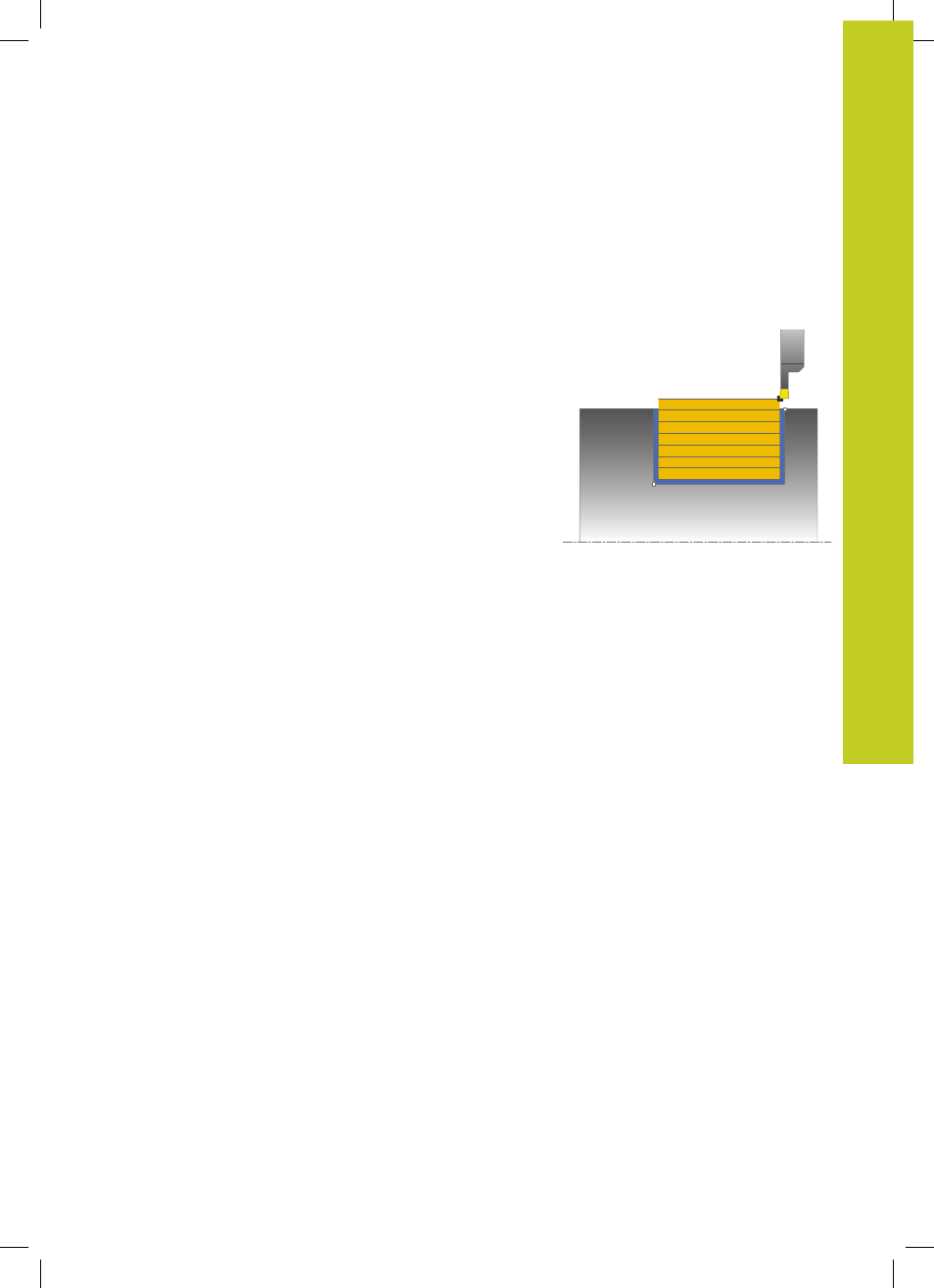

Ce cycle permet de tourner des gorges rectangulaires dans
le sens longitudinal. Le tournage de gorge consiste à alterner
un déplacement à la profondeur de passe et un déplacement
d'ébauche. L'usinage est donc assuré en limitant au maximum le
nombre des dégagements et des plongées de l'outil.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Si l'outil se trouve à l'extérieur du contour à usiner au moment de
l'appel du cycle, le cycle exécute un usinage extérieur. Si l'outil se
trouve à l'intérieur du contour à usiner, le cycle exécute un usinage
intérieur.
Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Le cycle usine la zone comprise entre le
point de départ de l'exécution du cycle et le point final défini dans
le cycle.
1 Partant du point de départ du cycle, la TNC exécute un
déplacement à la première profondeur de passe.
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens longitudinal, selon l'avance définie Q478.
3 Si un seul sens d'usinage Q507=1 a été choisi dans le cycle,
la TNC relève l'outil en observant la valeur de la distance
d'approche, le dégage en avance rapide et aborde à nouveau le
contour selon l'avance définie. Si le sens d'usinage correspond
à
Q507=0, la passe est assurée des deux côtés.
4 L'outil usine jusqu'à la prochaine profondeur de passe.
5 La TNC répète ce processus (2 à 4) jusqu'à ce que l'outil ait
atteint la profondeur de la gorge rectangulaire.
6 La TNC ramène l'outil à la distance d'approche en avance rapide
et exécute une passe sur les deux flancs.
7 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
