Cycles palpeurs : contrôle automatique des pièces

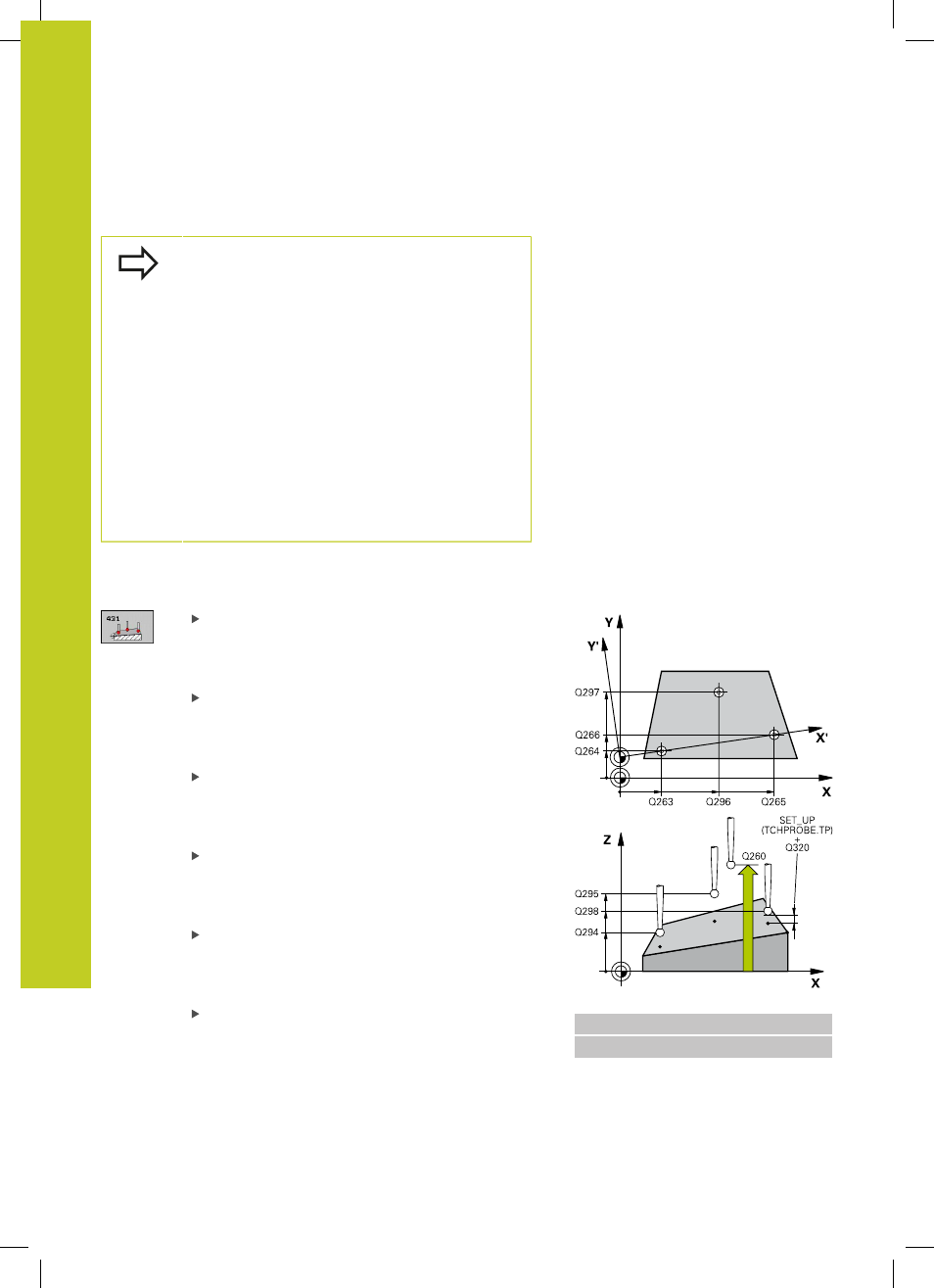

17.13 MESURE PLAN (cycle 431, DIN/ISO : G431)
17
518
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
Attention lors de la programmation !
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
Pour que la TNC puisse calculer les valeurs
angulaires, les trois points de mesure ne doivent pas
se trouver sur une droite.
Les angles dans l'espace utilisés avec la fonction
d'inclinaison du plan d'usinage sont mémorisés dans
les paramètres Q170 - Q172. Les deux premiers
points de mesure servent à définir la direction de
l'axe principal pour l'inclinaison du plan d'usinage.
Le troisième point de mesure définit le sens de l'axe
d'outil. Définir le troisième point de mesure dans le
sens positif de l’axe Y pour que l'axe d'outil soit situé
correctement dans le système de coordonnées sens
horaire
Paramètres du cycle
1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 3ème axe Q294 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
du palpeur. Plage d’introduction -99999,9999 à
99999,9999
2ème point mesure sur 1er axe Q265 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
2ème point mesure sur 2ème axe Q266 (en
absolu) : coordonnée du 2ème point de palpage
dans l'axe secondaire du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
2ème point de mesure 3ème axe Q295 (en
absolu) : coordonnée du 2ème point de palpage
dans l'axe du palpeur. Plage d’introduction
-99999,9999 à 99999,9999
Séquences CN
5 TCH PROBE 431 MESURE PLAN
Q263=+20
;1ER POINT 1ER AXE
