CORPS D'UN CYLINDRE fraisage d'un ilot oblong (cycle 29, DIN/

ISO : G129, option de logiciel 1)

8.4

8

TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013

211

8.4

CORPS D'UN CYLINDRE fraisage d'un
ilot oblong (cycle 29, DIN/ISO : G129,
option de logiciel 1)

Mode opératoire du cycle

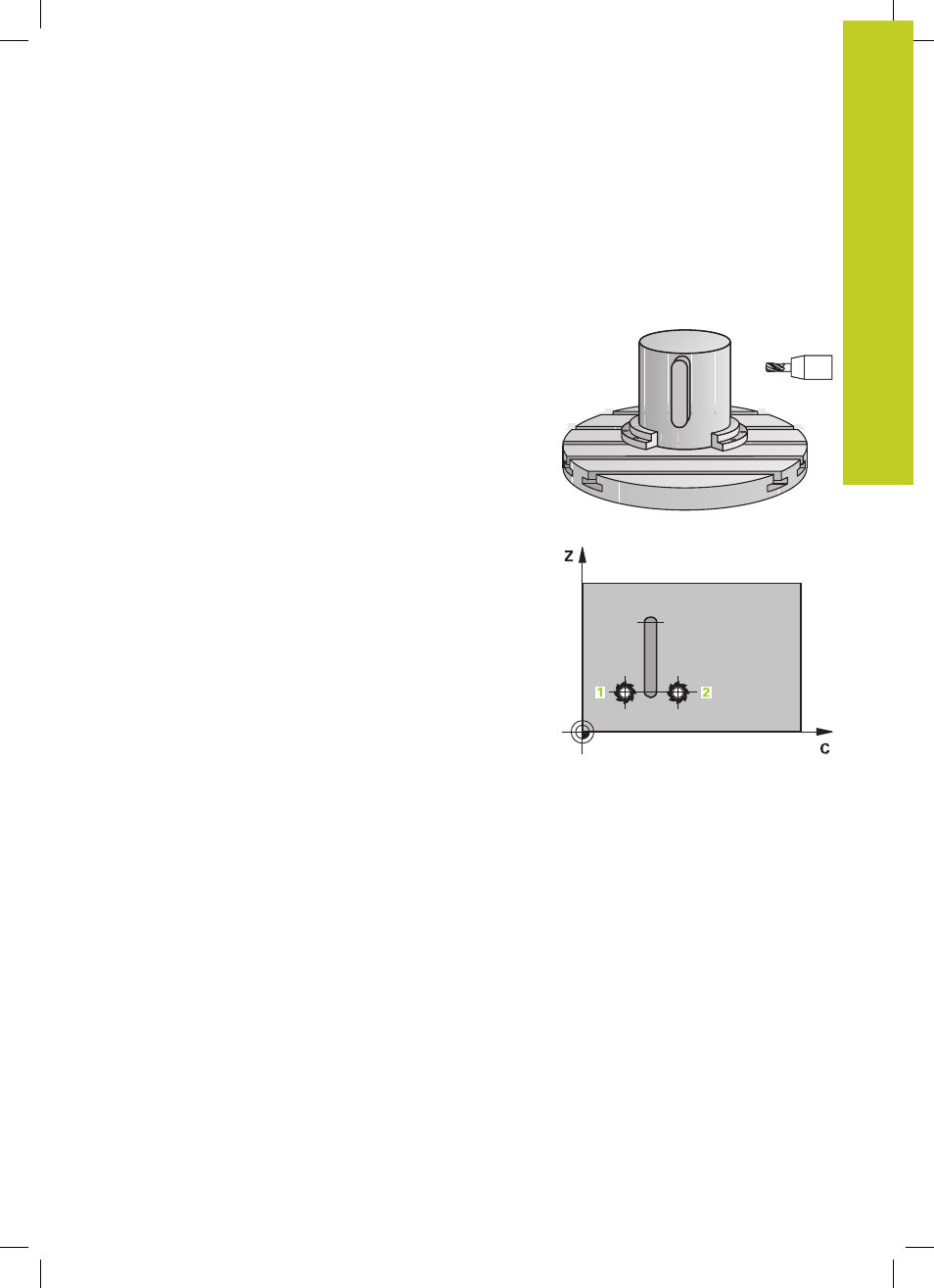

Ce cycle vous permet d'appliquer le développé d'un ilot oblong sur

le corps d'un cylindre. La TNC met en place l'outil avec ce cycle

de manière à ce que, avec correction de rayon active, les parois

soient toujours parallèles entre elles. Programmez la trajectoire

centrale de l'ilot oblong en indiquant la correction du rayon d'outil.

En appliquant la correction de rayon, vous définissez si la TNC doit

réaliser l'ilot oblong en avalant ou en opposition.
Aux extrémités de l'ilot oblong, la TNC ajoute toujours un demi-

cercle dont le rayon correspond à la moitié de la largeur de l'ilot

oblong.
1 La TNC positionne l'outil au-dessus du point initial de l'usinage.

La TNC calcule le point initial à partir de la largeur de l'ilot oblong

et du diamètre de l'outil. Il est situé près du premier point

défini dans le sous-programme de contour et se trouve décalé

de la moitié de la largeur de l'ilot oblong et du diamètre de

l'outil. La correction de rayon détermine si le déplacement doit

commencer à gauche (

1

, RL=en avalant) ou à droite de l'ilot

oblong (

2

, RR=en opposition).

2 Après avoir été positionné à la première profondeur de passe,

l'outil aborde la paroi de l'oblong en suivant un arc de cercle

tangentiel, selon l'avance de fraisage Q12. Si nécessaire, la

surépaisseur latérale est prise en compte par la TNC.

3 A la première profondeur de passe, l'outil fraise selon l'avance

de fraisage Q12 le long de la paroi de l'ilot oblong jusqu’à ce que

le tenon soit entièrement usiné.

4 L'outil s'éloigne ensuite par tangentement de la paroi et

retourne au point initial de l'usinage.

5 Les phases 2 à 4 sont répétées jusqu'à ce que la profondeur de

fraisage programmée Q1 soit atteinte.

6 L'outil retourne ensuite à la hauteur de sécurité dans l'axe

d'outil ou bien à la dernière position programmée avant le cycle.
