Contours superposés
7.3
7
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
181
7.3
Contours superposés
Principes de base
Un nouveau contour peut être construit en superposant des poches
et des îlots. De cette manière, vous pouvez agrandir la surface d'une
poche par superposition d'une autre poche ou la réduire avec un îlot.
Séquences CN
12 CYCL DEF 14.0 CONTOUR
13 CYCL DEF 14.1 LABEL CONTOUR
1/2/3/4
Sous-programmes : poches superposées
Les exemples de programmation suivants sont
des sous-programmes de contour appelés dans un
programme principal par le cycle 14 CONTOUR.

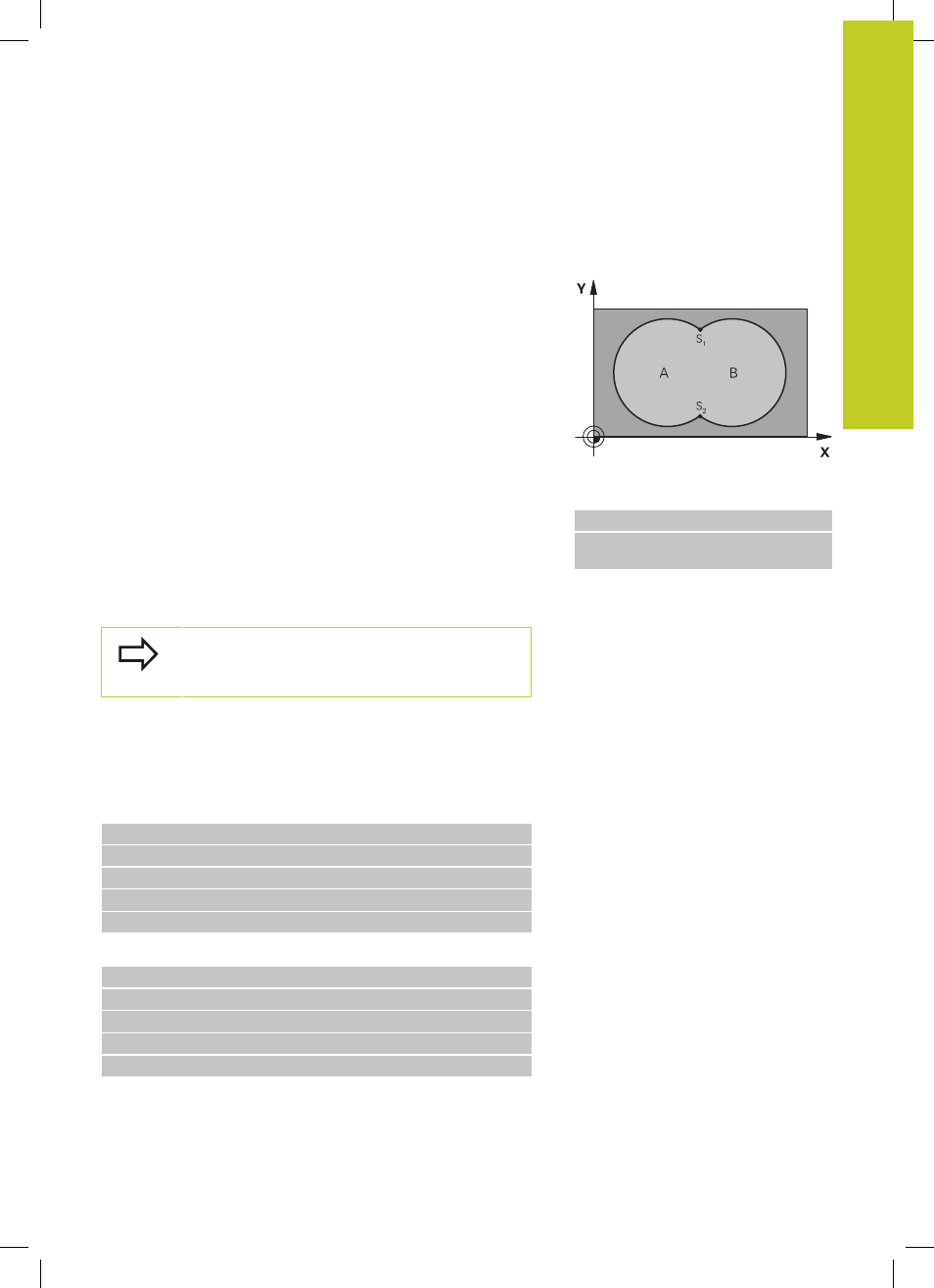

Les poches A et B se superposent.
La TNC calcule les points d’intersection S1 et S2, ils n'ont pas
besoin d'être programmés.
Les poches sont programmées comme des cercles entiers.
Sous-programme 1: Poche A
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Sous-programme 2: Poche B
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
