ROTATION DE BASE (cycle 400, DIN/ISO : G400) 15.2
15
TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013
401

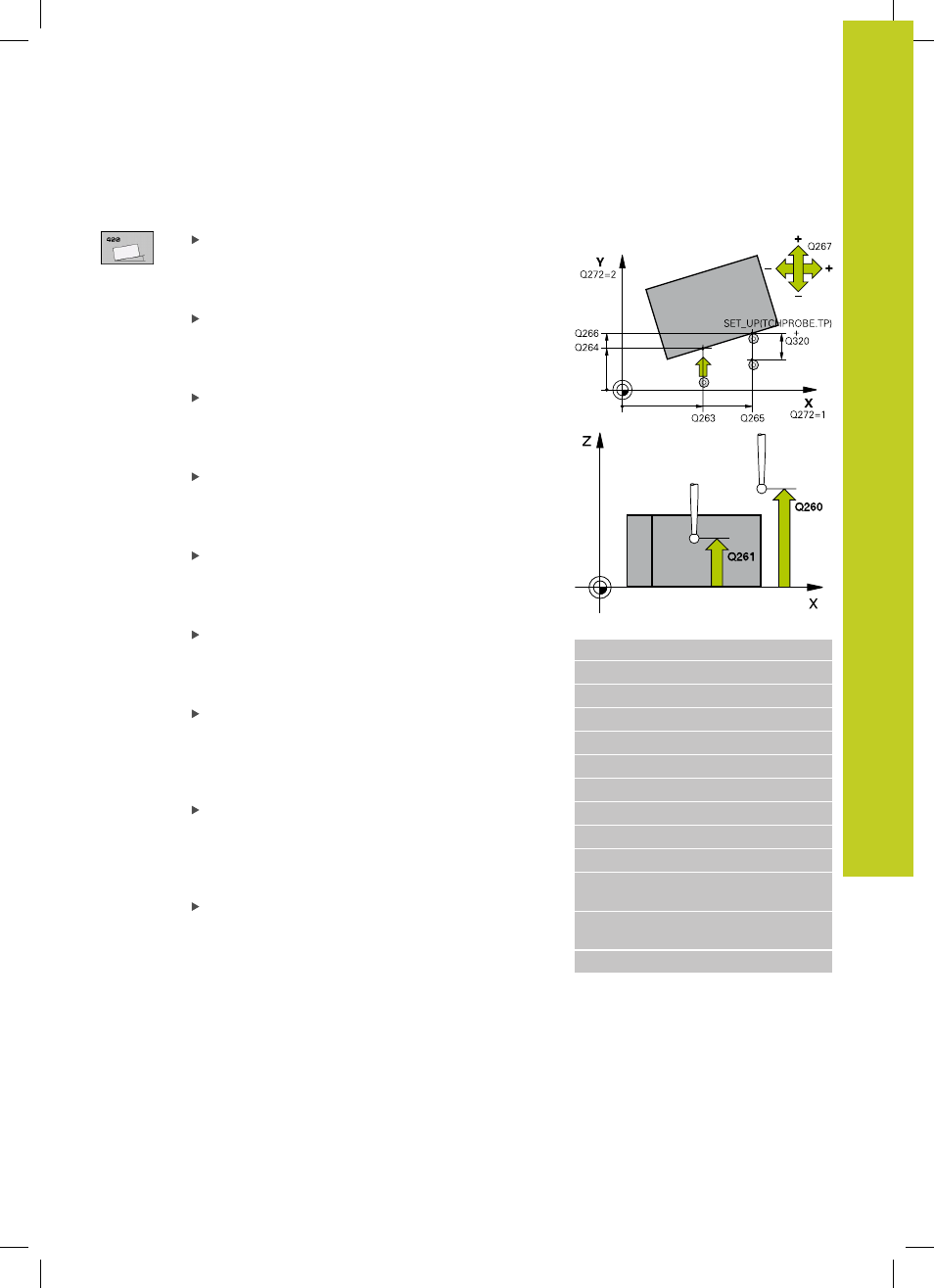

Paramètres du cycle
1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
2ème point mesure sur 1er axe Q265 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
2ème point mesure sur 2ème axe Q266 (en
absolu) : coordonnée du 2ème point de palpage
dans l'axe secondaire du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Axe de mesure Q272 : axe du plan d'usinage dans
lequel doit être effectuée la mesure
1 : axe principal = axe de mesure
2 : axe auxiliaire = axe de mesure
Sens de déplacement 1 Q267 : sens de
déplacement du palpeur vers la pièce
-1 : sens de déplacement négatif
+1 : sens de déplacement positif
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Séquences CN
5 TCH PROBE 400 ROTATION DE BASE
Q263=+10 ;1ER POINT 1ER AXE
Q264=+3,5 ;1ER POINT 2ÈME AXE
Q265=+25 ;2ÈME POINT 1ER AXE
Q266=+2 ;2ÈME POINT 2ÈME AXE
Q272=2 ;AXE DE MESURE
Q267=+1 ;SENS DEPLACEMENT
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUTEUR
SECU.
Q307=0 ;PRÉSÉLECTION ANGLE
ROT.
Q305=0 ;N° DANS TABLEAU
